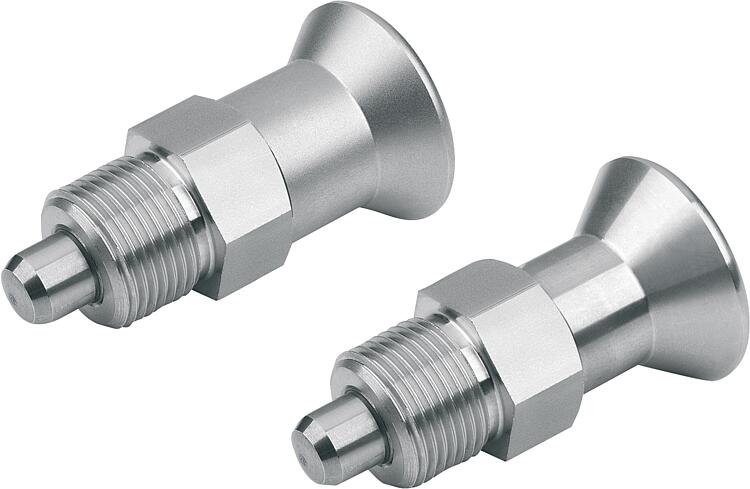

不锈钢短型锁紧柱塞，带不锈钢蘑菇头把手，无锁紧槽和锁紧螺母

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        不锈钢短型分度销，带不锈钢蘑菇头把手
        不锈钢短型锁紧柱塞，带不锈钢蘑菇头把手，无锁紧槽和锁紧螺母

商品描述/产品说明

产品说明产品描述：当需要防止由于横向力引起的锁定位置变化时，使用分度销。
例如，机器、设备、家具和特殊车辆制造中的长度和高度锁定以及位置锁定。

只有在手动松开螺栓后，才能将其移动到另一个锁定位置。如果要在较长时间内进行脱离并避免锁销回弹，则应使用 C 型或 D 型。材料：

不锈钢规格 A1：
螺纹套筒、蘑菇头把手和柱塞顶销未经硬化处理 1.4305。
柱塞顶销经硬化处理 1.4034。
压缩弹簧 1.4310。

不锈钢规格 A4：
螺纹套筒、蘑菇头把手和柱塞顶销 1.4404。
压力弹簧 1.4401。

规格：不锈钢版本 A1：
螺纹套筒抛光。
蘑菇型手柄抛光。
锁销经过硬化或未经硬化、研磨和抛光。

不锈钢版本 A4：
螺纹套筒抛光。
蘑菇型手柄经抛光或喷砂处理。
锁销经过研磨、化学镀镍或抛光。提示：所使用的材料可广泛应用。
对于耐腐蚀性要求极高的情况，建议使用 A4 不锈钢制分度销。
根据要求：特殊类型。附件：定位衬套 03099-50。
间隔环 03089。
不锈钢连接嵌入件，用于薄壁部件 03094-10。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089_A 不锈钢短型锁紧柱塞，带不锈钢蘑菇头把手，无锁紧槽和锁紧螺母

346 kB

图纸

商品选择/筛选

	A	不锈钢	1.4305 1.4034 1.4404	亮色喷丸	未硬化处理经硬化处理镀镍亮色	3 4 5 6 8 10	M6x0,75 M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	14 18 21 25 33	25,5 29,5 34,5 41,7 54 61	6 8 10 12 15	5 6 7 8 10 12	3,5 4 5 6 8 10	8 10 13 14 19 22	0,8 1 1,3 1,8 2,3 2,8	3 4 5 6 14 15	10 12 14 28 32				Reset
订货号	类型	主体材料	金属键	的蘑菇头把手	定位销	D	D1	D2	L	L1	L2	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03089-115903	A	不锈钢	1.4305	亮色	未硬化处理	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-115004	A	不锈钢	1.4305	亮色	未硬化处理	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-115105	A	不锈钢	1.4305	亮色	未硬化处理	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-115206	A	不锈钢	1.4305	亮色	未硬化处理	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-115308	A	不锈钢	1.4305	亮色	未硬化处理	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-115410	A	不锈钢	1.4305	亮色	未硬化处理	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-005903	A	不锈钢	1.4034	亮色	经硬化处理	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-005004	A	不锈钢	1.4034	亮色	经硬化处理	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-005105	A	不锈钢	1.4034	亮色	经硬化处理	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-005206	A	不锈钢	1.4034	亮色	经硬化处理	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-005308	A	不锈钢	1.4034	亮色	经硬化处理	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-005410	A	不锈钢	1.4034	亮色	经硬化处理	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-065903	A	不锈钢	1.4404	亮色	镀镍	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-065004	A	不锈钢	1.4404	亮色	镀镍	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-065105	A	不锈钢	1.4404	亮色	镀镍	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-065206	A	不锈钢	1.4404	亮色	镀镍	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-065308	A	不锈钢	1.4404	亮色	镀镍	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-065410	A	不锈钢	1.4404	亮色	镀镍	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-175903	A	不锈钢	1.4404	亮色	亮色	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-175004	A	不锈钢	1.4404	亮色	亮色	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-175105	A	不锈钢	1.4404	亮色	亮色	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-175206	A	不锈钢	1.4404	亮色	亮色	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-175308	A	不锈钢	1.4404	亮色	亮色	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-175410	A	不锈钢	1.4404	亮色	亮色	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-0659031	A	不锈钢	1.4404	喷丸	镀镍	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-0650041	A	不锈钢	1.4404	喷丸	镀镍	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-0651051	A	不锈钢	1.4404	喷丸	镀镍	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-0652061	A	不锈钢	1.4404	喷丸	镀镍	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-0653081	A	不锈钢	1.4404	喷丸	镀镍	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-0654101	A	不锈钢	1.4404	喷丸	镀镍	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-1759031	A	不锈钢	1.4404	喷丸	亮色	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10			根据要求
03089-1750041	A	不锈钢	1.4404	喷丸	亮色	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-1751051	A	不锈钢	1.4404	喷丸	亮色	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-1752061	A	不锈钢	1.4404	喷丸	亮色	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-1753081	A	不锈钢	1.4404	喷丸	亮色	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-1754101	A	不锈钢	1.4404	喷丸	亮色	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
