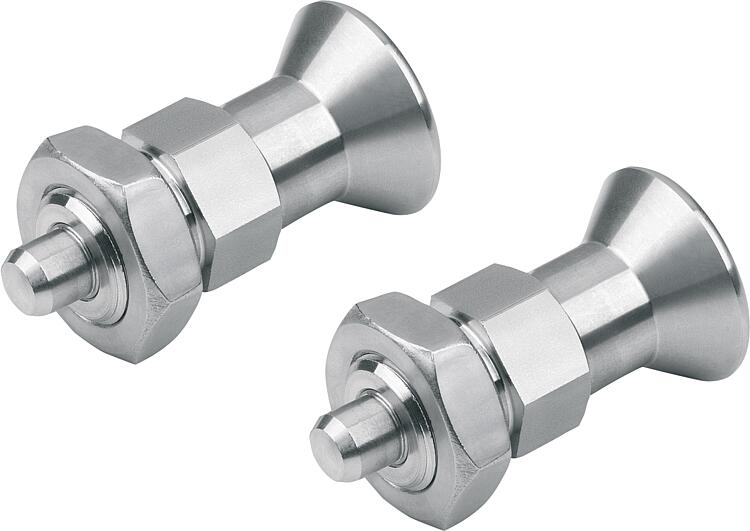

不锈钢短型分度销，带不锈钢蘑菇头把手和锁紧螺母

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        不锈钢短型分度销，带不锈钢蘑菇头把手
        不锈钢短型分度销，带不锈钢蘑菇头把手和锁紧螺母

商品描述/产品说明

产品说明产品描述：当需要防止由于横向力引起的锁定位置变化时，使用分度销。
例如，机器、设备、家具和特殊车辆制造中的长度和高度锁定以及位置锁定。

只有在手动松开螺栓后，才能将其移动到另一个锁定位置。如果要在较长时间内进行脱离并避免锁销回弹，则应使用 C 型或 D 型。材料：

不锈钢规格 A1：
螺纹套筒、蘑菇头把手和柱塞顶销未经硬化处理 1.4305。
柱塞顶销经硬化处理 1.4034。
压缩弹簧 1.4310。

不锈钢规格 A4：
螺纹套筒、蘑菇头把手和柱塞顶销 1.4404。
压力弹簧 1.4401。

规格：不锈钢版本 A1：
螺纹套筒抛光。
蘑菇型手柄抛光。
锁销经过硬化或未经硬化、研磨和抛光。

不锈钢版本 A4：
螺纹套筒抛光。
蘑菇型手柄经抛光或喷砂处理。
锁销经过研磨、化学镀镍或抛光。提示：所使用的材料可广泛应用。
对于耐腐蚀性要求极高的情况，建议使用 A4 不锈钢制分度销。
根据要求：特殊类型。附件：定位衬套 03099-50。
间隔环 03089。
不锈钢连接嵌入件，用于薄壁部件 03094-10。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089_B 不锈钢短型分度销，带不锈钢蘑菇头把手和锁紧螺母

344 kB

图纸

商品选择/筛选

订货号	类型	主体材料	金属键	的蘑菇头把手	定位销	D	D1	D2	L	L1	L2	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-116903	B	不锈钢	1.4305	亮色	未硬化处理	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-116004	B	不锈钢	1.4305	亮色	未硬化处理	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-116105	B	不锈钢	1.4305	亮色	未硬化处理	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-116206	B	不锈钢	1.4305	亮色	未硬化处理	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-116308	B	不锈钢	1.4305	亮色	未硬化处理	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-116410	B	不锈钢	1.4305	亮色	未硬化处理	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
03089-006903	B	不锈钢	1.4034	亮色	经硬化处理	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-006004	B	不锈钢	1.4034	亮色	经硬化处理	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-006105	B	不锈钢	1.4034	亮色	经硬化处理	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-006206	B	不锈钢	1.4034	亮色	经硬化处理	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-006308	B	不锈钢	1.4034	亮色	经硬化处理	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-006410	B	不锈钢	1.4034	亮色	经硬化处理	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
03089-066903	B	不锈钢	1.4404	亮色	镀镍	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-066004	B	不锈钢	1.4404	亮色	镀镍	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-066105	B	不锈钢	1.4404	亮色	镀镍	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-066206	B	不锈钢	1.4404	亮色	镀镍	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-066308	B	不锈钢	1.4404	亮色	镀镍	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-066410	B	不锈钢	1.4404	亮色	镀镍	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
03089-176903	B	不锈钢	1.4404	亮色	亮色	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-176004	B	不锈钢	1.4404	亮色	亮色	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-176105	B	不锈钢	1.4404	亮色	亮色	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-176206	B	不锈钢	1.4404	亮色	亮色	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-176308	B	不锈钢	1.4404	亮色	亮色	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-176410	B	不锈钢	1.4404	亮色	亮色	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
03089-0669031	B	不锈钢	1.4404	喷丸	镀镍	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-0660041	B	不锈钢	1.4404	喷丸	镀镍	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-0661051	B	不锈钢	1.4404	喷丸	镀镍	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-0662061	B	不锈钢	1.4404	喷丸	镀镍	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-0663081	B	不锈钢	1.4404	喷丸	镀镍	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-0664101	B	不锈钢	1.4404	喷丸	镀镍	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
03089-1769031	B	不锈钢	1.4404	喷丸	亮色	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10	根据要求
03089-1760041	B	不锈钢	1.4404	喷丸	亮色	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	根据要求
03089-1761051	B	不锈钢	1.4404	喷丸	亮色	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	根据要求
03089-1762061	B	不锈钢	1.4404	喷丸	亮色	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	根据要求
03089-1763081	B	不锈钢	1.4404	喷丸	亮色	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	根据要求
03089-1764101	B	不锈钢	1.4404	喷丸	亮色	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	根据要求
