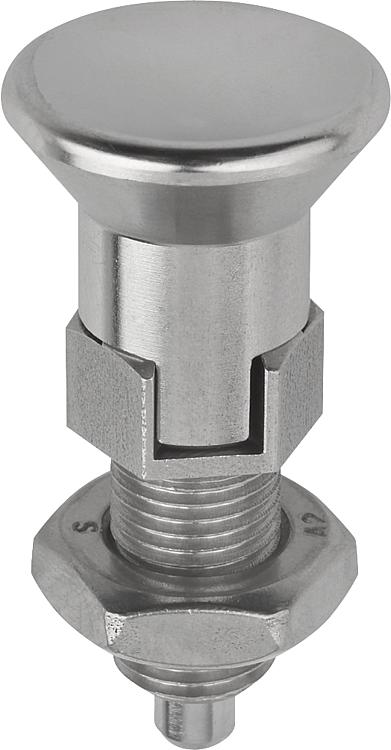

        钢制或不锈钢锁紧柱塞，带不锈钢蘑菇头把手
        钢制或不锈钢锁紧柱塞，带不锈钢蘑菇头把手。拔出锁槽和锁紧螺母

商品描述/产品说明

产品说明产品描述：当需要防止由于横向力引起的锁定位置变化时，使用分度销。
例如，机器、设备、家具和特殊车辆制造中的长度和高度锁定以及位置锁定。

只有在手动松开螺栓后，才能将其移动到另一个锁定位置。如果要在较长时间内进行脱离并避免锁销回弹，则应使用 C 型或 D 型。

所使用的材料可广泛应用。
对于耐腐蚀性要求极高的情况，建议使用 A4 不锈钢制分度销。
材料：

不锈钢规格 A2：
螺纹套筒和蘑菇型手柄 1.4305。
柱塞顶销经硬化处理 1.4034。
柱塞顶销未经硬化处理 1.4305。
压缩弹簧 1.4310。

不锈钢规格 A4：
螺纹套筒、蘑菇型手柄和柱塞顶销 1.4404。
压缩弹簧 1.4401 或 1.4571。

规格：不锈钢版本 A2：
螺纹套筒抛光。
蘑菇型手柄抛光。
锁销经过硬化或未经硬化、研磨和抛光。

不锈钢版本 A4：
螺纹套筒抛光。
蘑菇型手柄经抛光或喷砂处理。
锁销经过研磨、化学镀镍或抛光。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件
用于薄壁部件 03094-10。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089_D 钢制或不锈钢锁紧柱塞，带不锈钢蘑菇头把手。拔出锁槽和锁紧螺母

245 kB

图纸

商品选择/筛选

	D	不锈钢	1.4034 1.4305 1.4404	- 亮色喷丸	经硬化处理未硬化处理镀镍亮色	3 4 5 6 8 10 12 16	M6x0,75 M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5 M24x2	14 18 21 25 33 40	31,5 38,5 43,5 51,7 68 74 78 96	12 15 17 20 26 28 32	5 6 7 8 10 12 14 18	10 13 15 17 23 25 28	3,5 4 5 6 8 10 12 16	8 10 13 14 19 22 27	10 13 17 19 24 30 36	0,8 1 1,3 1,8 2,3 2,8 3,2	4,5 6 5 15 20 3 7 4	10 12 14 35 34 39 46 6,5 15,5 12,5 14,5 30 40				Reset
订货号	类型	主体材料	金属键	的蘑菇头把手	定位销	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03089-004903	D	不锈钢	1.4034	-	经硬化处理	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			根据要求
03089-004004	D	不锈钢	1.4034	-	经硬化处理	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			根据要求
03089-004105	D	不锈钢	1.4034	-	经硬化处理	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			根据要求
03089-004206	D	不锈钢	1.4034	-	经硬化处理	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			根据要求
03089-004308	D	不锈钢	1.4034	-	经硬化处理	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-004410	D	不锈钢	1.4034	-	经硬化处理	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			根据要求
03089-004412	D	不锈钢	1.4034	-	经硬化处理	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-004516	D	不锈钢	1.4034	-	经硬化处理	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			根据要求
03089-114903	D	不锈钢	1.4305	-	未硬化处理	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			根据要求
03089-114004	D	不锈钢	1.4305	-	未硬化处理	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			根据要求
03089-114105	D	不锈钢	1.4305	-	未硬化处理	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			根据要求
03089-114206	D	不锈钢	1.4305	-	未硬化处理	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			根据要求
03089-114308	D	不锈钢	1.4305	-	未硬化处理	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-114410	D	不锈钢	1.4305	-	未硬化处理	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			根据要求
03089-114412	D	不锈钢	1.4305	-	未硬化处理	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-114516	D	不锈钢	1.4305	-	未硬化处理	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			根据要求
03089-064903	D	不锈钢	1.4404	亮色	镀镍	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			根据要求
03089-064004	D	不锈钢	1.4404	亮色	镀镍	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			根据要求
03089-064105	D	不锈钢	1.4404	亮色	镀镍	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			根据要求
03089-064206	D	不锈钢	1.4404	亮色	镀镍	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			根据要求
03089-064308	D	不锈钢	1.4404	亮色	镀镍	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-064410	D	不锈钢	1.4404	亮色	镀镍	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			根据要求
03089-064412	D	不锈钢	1.4404	亮色	镀镍	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-064516	D	不锈钢	1.4404	亮色	镀镍	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			根据要求
03089-174903	D	不锈钢	1.4404	亮色	亮色	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			根据要求
03089-174004	D	不锈钢	1.4404	亮色	亮色	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			根据要求
03089-174105	D	不锈钢	1.4404	亮色	亮色	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			根据要求
03089-174206	D	不锈钢	1.4404	亮色	亮色	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			根据要求
03089-174308	D	不锈钢	1.4404	亮色	亮色	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-174410	D	不锈钢	1.4404	亮色	亮色	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			根据要求
03089-174412	D	不锈钢	1.4404	亮色	亮色	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-174516	D	不锈钢	1.4404	亮色	亮色	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			根据要求
03089-0649031	D	不锈钢	1.4404	喷丸	镀镍	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			根据要求
03089-0640041	D	不锈钢	1.4404	喷丸	镀镍	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			根据要求
03089-0641051	D	不锈钢	1.4404	喷丸	镀镍	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			根据要求
03089-0642061	D	不锈钢	1.4404	喷丸	镀镍	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			根据要求
03089-0643081	D	不锈钢	1.4404	喷丸	镀镍	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-0644101	D	不锈钢	1.4404	喷丸	镀镍	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			根据要求
03089-0644121	D	不锈钢	1.4404	喷丸	镀镍	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-0645161	D	不锈钢	1.4404	喷丸	镀镍	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			根据要求
03089-1749031	D	不锈钢	1.4404	喷丸	亮色	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			根据要求
03089-1740041	D	不锈钢	1.4404	喷丸	亮色	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			根据要求
03089-1741051	D	不锈钢	1.4404	喷丸	亮色	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			根据要求
03089-1742061	D	不锈钢	1.4404	喷丸	亮色	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			根据要求
03089-1743081	D	不锈钢	1.4404	喷丸	亮色	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			根据要求
03089-1744101	D	不锈钢	1.4404	喷丸	亮色	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			根据要求
03089-1744121	D	不锈钢	1.4404	喷丸	亮色	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			根据要求
03089-1745161	D	不锈钢	1.4404	喷丸	亮色	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			根据要求
