        钢制或不锈钢锁紧柱塞，带不锈钢拉环

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销硬化处理：
螺纹套筒 1.4305。
顶销 1.4034。

顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。

钥匙圈 1.4310，亮色。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销经硬化、抛光和黑色氧化处理。顶销未经硬化、抛光和黑色氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。钥匙圈实现了分度销的另一种操作方式，可以通过电控气缸实现自动动作，或者通过鲍登线进行远程控制。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件
用于薄壁部件 03094-10。图纸提示：

R 型：不带紧固螺母
S 型：带紧固螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03092 钢制或不锈钢锁紧柱塞，带不锈钢拉环

274 kB

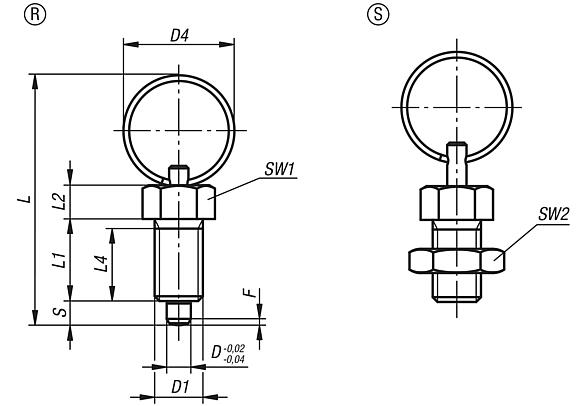

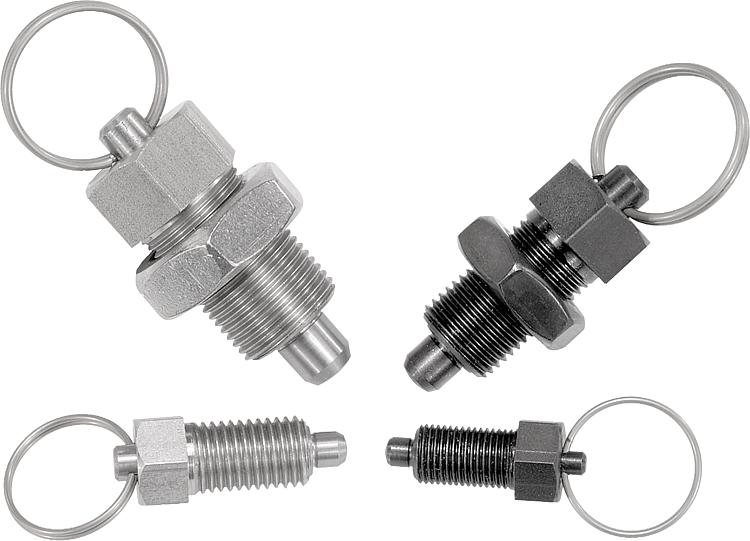

图片（总概述）

钢制或不锈钢锁紧柱塞，带不锈钢拉环，无锁紧螺母

更多信息

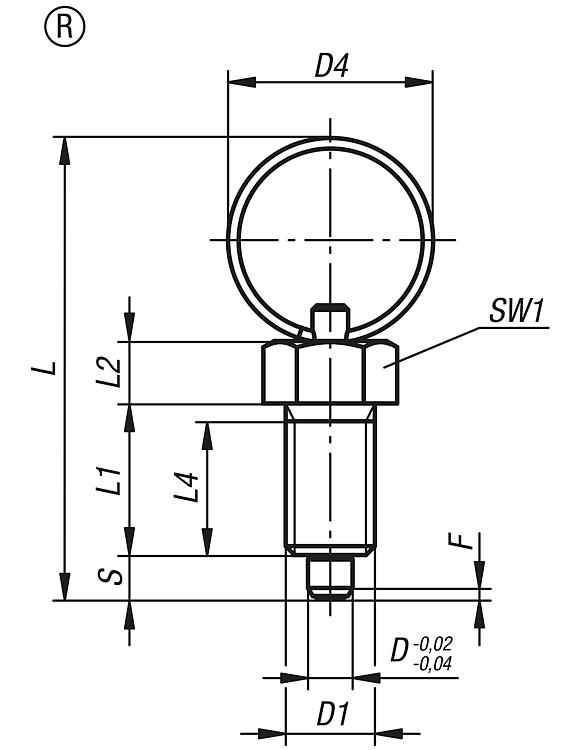

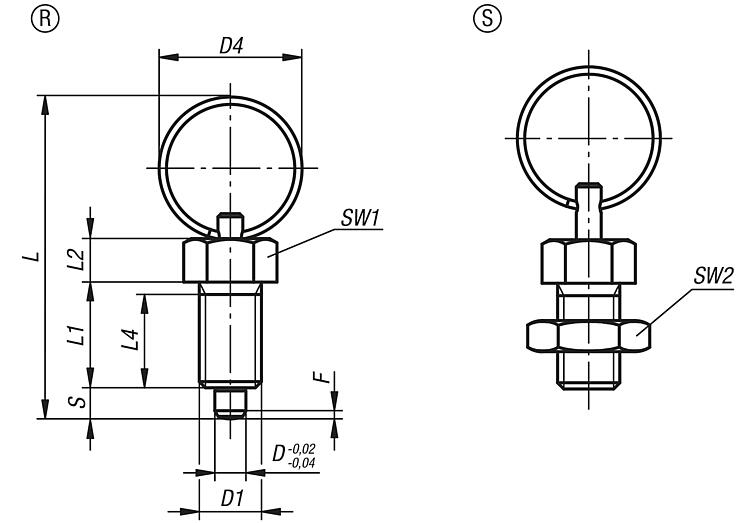

图纸

商品选择/筛选

	R	钢制不锈钢	经硬化处理未硬化处理	4 5 6 8 10	M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	15 23 28	40 52 57 72 78	15 17 20 26 28	6 7 8 10 12	13 15 17 23 25	4 5 6 8 10	10 13 14 19 22	1 1,3 1,8 2,3 2,8	6 5 15	12 14 35 34				Reset
订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	L2	L4	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03092-3004	R	钢制	经硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12			根据要求
03092-3105	R	钢制	经硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12			根据要求
03092-3206	R	钢制	经硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14			根据要求
03092-3308	R	钢制	经硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35			根据要求
03092-3410	R	钢制	经硬化处理	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34			根据要求
03092-03004	R	不锈钢	经硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12			根据要求
03092-03105	R	不锈钢	经硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12			根据要求
03092-03206	R	不锈钢	经硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14			根据要求
03092-03308	R	不锈钢	经硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35			根据要求
03092-03410	R	不锈钢	经硬化处理	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34			根据要求
03092-13004	R	不锈钢	未硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12			根据要求
03092-13105	R	不锈钢	未硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12			根据要求
03092-13206	R	不锈钢	未硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14			根据要求
03092-13308	R	不锈钢	未硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35			根据要求
03092-13410	R	不锈钢	未硬化处理	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34			根据要求

钢制或不锈钢锁紧柱塞，带不锈钢拉环和锁紧螺母

更多信息

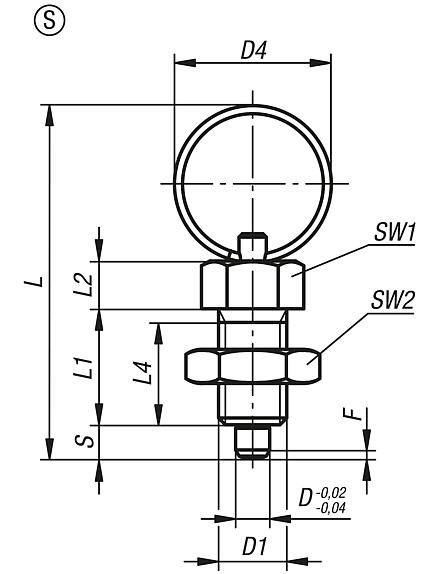

图纸

商品选择/筛选

	S	钢制不锈钢	经硬化处理未硬化处理	4 5 6 8 10	M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	15 23 28	40 52 57 72 78	15 17 20 26 28	6 7 8 10 12	13 15 17 23 25	4 5 6 8 10	10 13 14 19 22	13 17 19 24 30	1 1,3 1,8 2,3 2,8	6 5 15	12 14 35 34				Reset
订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	L2	L4	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03092-4004	S	钢制	经硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12			根据要求
03092-4105	S	钢制	经硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12			根据要求
03092-4206	S	钢制	经硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14			根据要求
03092-4308	S	钢制	经硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35			根据要求
03092-4410	S	钢制	经硬化处理	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34			根据要求
03092-04004	S	不锈钢	经硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12			根据要求
03092-04105	S	不锈钢	经硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12			根据要求
03092-04206	S	不锈钢	经硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14			根据要求
03092-04308	S	不锈钢	经硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35			根据要求
03092-04410	S	不锈钢	经硬化处理	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34			根据要求
03092-14004	S	不锈钢	未硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12			根据要求
03092-14105	S	不锈钢	未硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12			根据要求
03092-14206	S	不锈钢	未硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14			根据要求
03092-14308	S	不锈钢	未硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35			根据要求
03092-14410	S	不锈钢	未硬化处理	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34			根据要求
