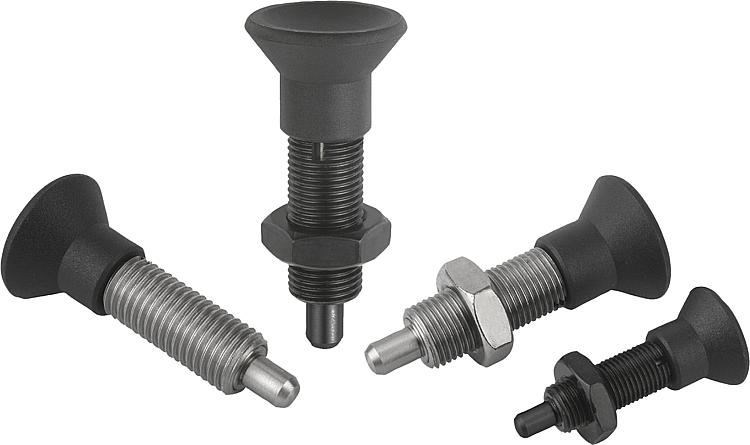

钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销硬化处理。
螺纹套筒 1.4305。
顶销 1.4034。

顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。
黑灰色热塑性塑料蘑菇头把手。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销经硬化、抛光和黑色氧化处理。顶销未经硬化、抛光和黑色氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。
支持加装旋钮垫片方便柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件
用于薄壁部件 03094-10。图纸提示：

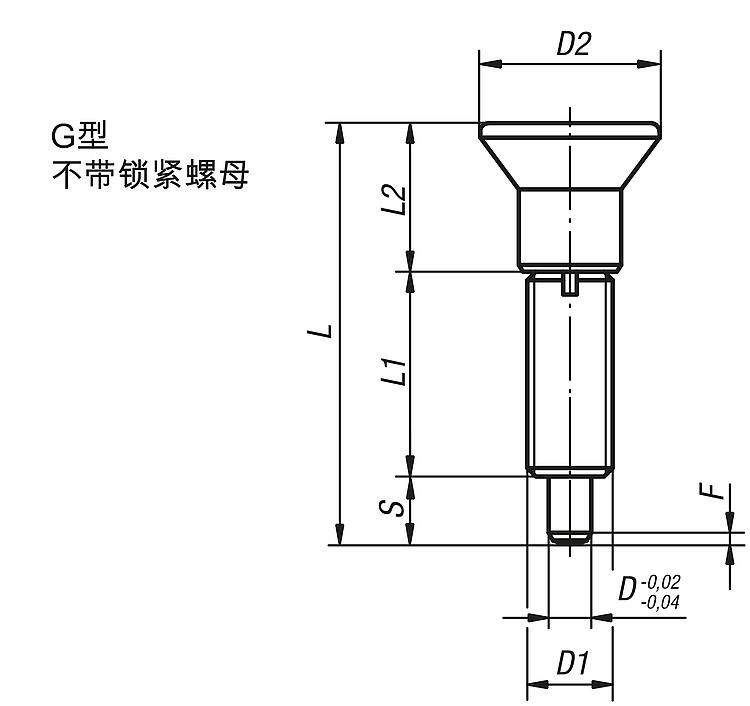

G 型：不带紧固螺母

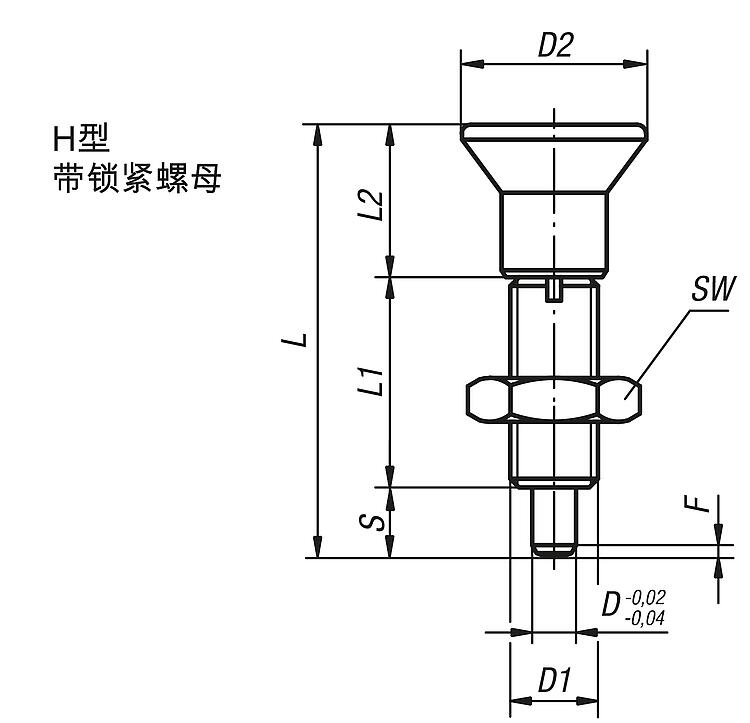

H 型：带紧固螺母

1) 分度销带旋钮垫片

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03093 钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

283 kB

图片（总概述）

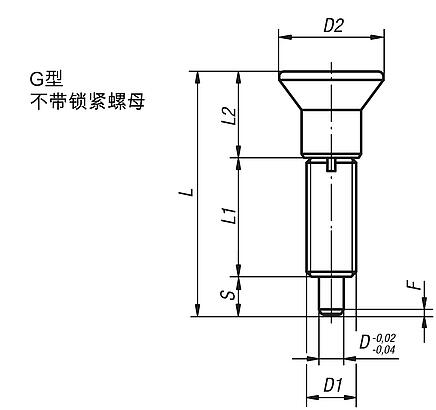

钢制或不锈钢锁紧柱栓，无轴环，带塑料蘑菇头把手和加长柱塞顶销，无锁紧螺母

更多信息

图纸

商品选择/筛选

	G	钢制不锈钢	经硬化处理未硬化处理	3 4 5 6 8 10 12 16	M6x0,75 M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5 M24x2	14 18 21 25 33 40	33 40,5 46,5 54,7 72 79 84 104	17 21 24 28 36 40 42 50	11 13,5 14,5 17,7 24 30	5 6 8 9 12 15 18 24	0,8 1 1,3 1,8 2,3 2,8 3,2	4,5 6 5 15 20	12 15 16 18 45 43 51 50					Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03093-21903	G	钢制	经硬化处理	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	03094-99			根据要求
03093-21004	G	钢制	经硬化处理	4	M8x1	18	40,5	21	13,5	6	1	6	15	03094-90			根据要求
03093-21105	G	钢制	经硬化处理	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	03094-91			根据要求
03093-21206	G	钢制	经硬化处理	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	03094-92			根据要求
03093-21308	G	钢制	经硬化处理	8	M16x1,5	33	72	36	24	12	2,3	15	45	03094-93			根据要求
03093-21410	G	钢制	经硬化处理	10	M20x1,5	33	79	40	24	15	2,8	15	43	03094-94			根据要求
03093-21412	G	钢制	经硬化处理	12	M20x1,5	33	84	42	24	18	2,8	15	51	03094-94			根据要求
03093-21516	G	钢制	经硬化处理	16	M24x2	40	104	50	30	24	3,2	20	50	03094-95			根据要求
03093-201903	G	不锈钢	经硬化处理	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	03094-99			根据要求
03093-201004	G	不锈钢	经硬化处理	4	M8x1	18	40,5	21	13,5	6	1	6	15	03094-90			根据要求
03093-201105	G	不锈钢	经硬化处理	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	03094-91			根据要求
03093-201206	G	不锈钢	经硬化处理	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	03094-92			根据要求
03093-201308	G	不锈钢	经硬化处理	8	M16x1,5	33	72	36	24	12	2,3	15	45	03094-93			根据要求
03093-201410	G	不锈钢	经硬化处理	10	M20x1,5	33	79	40	24	15	2,8	15	43	03094-94			根据要求
03093-201412	G	不锈钢	经硬化处理	12	M20x1,5	33	84	42	24	18	2,8	15	51	03094-94			根据要求
03093-201516	G	不锈钢	经硬化处理	16	M24x2	40	104	50	30	24	3,2	20	50	03094-95			根据要求
03093-211903	G	不锈钢	未硬化处理	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	03094-99			根据要求
03093-211004	G	不锈钢	未硬化处理	4	M8x1	18	40,5	21	13,5	6	1	6	15	03094-90			根据要求
03093-211105	G	不锈钢	未硬化处理	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	03094-91			根据要求
03093-211206	G	不锈钢	未硬化处理	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	03094-92			根据要求
03093-211308	G	不锈钢	未硬化处理	8	M16x1,5	33	72	36	24	12	2,3	15	45	03094-93			根据要求
03093-211410	G	不锈钢	未硬化处理	10	M20x1,5	33	79	40	24	15	2,8	15	43	03094-94			根据要求
03093-211412	G	不锈钢	未硬化处理	12	M20x1,5	33	84	42	24	18	2,8	15	51	03094-94			根据要求
03093-211516	G	不锈钢	未硬化处理	16	M24x2	40	104	50	30	24	3,2	20	50	03094-95			根据要求

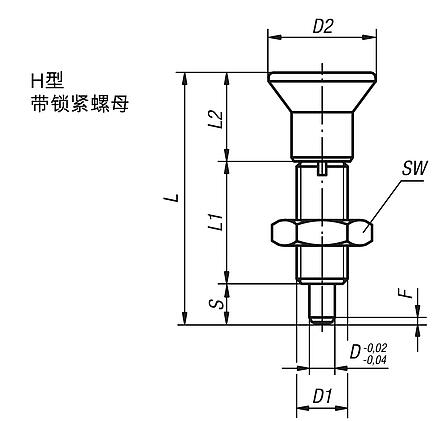

钢制或不锈钢无凸缘锁紧柱栓，带塑料蘑菇头把手和加长锁紧销以及锁紧螺母

更多信息

图纸

商品选择/筛选

	H	钢制不锈钢	经硬化处理未硬化处理	3 4 5 6 8 10 12 16	M6x0,75 M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5 M24x2	14 18 21 25 33 40	33 40,5 46,5 54,7 72 79 84 104	17 21 24 28 36 40 42 50	11 13,5 14,5 17,7 24 30	5 6 8 9 12 15 18 24	10 13 17 19 24 30 36	0,8 1 1,3 1,8 2,3 2,8 3,2	4,5 6 5 15 20	12 15 16 18 45 43 51 50					Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03093-22903	H	钢制	经硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99			根据要求
03093-22004	H	钢制	经硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90			根据要求
03093-22105	H	钢制	经硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91			根据要求
03093-22206	H	钢制	经硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92			根据要求
03093-22308	H	钢制	经硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93			根据要求
03093-22410	H	钢制	经硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94			根据要求
03093-22412	H	钢制	经硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94			根据要求
03093-22516	H	钢制	经硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95			根据要求
03093-202903	H	不锈钢	经硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99			根据要求
03093-202004	H	不锈钢	经硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90			根据要求
03093-202105	H	不锈钢	经硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91			根据要求
03093-202206	H	不锈钢	经硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92			根据要求
03093-202308	H	不锈钢	经硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93			根据要求
03093-202410	H	不锈钢	经硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94			根据要求
03093-202412	H	不锈钢	经硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94			根据要求
03093-202516	H	不锈钢	经硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95			根据要求
03093-212903	H	不锈钢	未硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99			根据要求
03093-212004	H	不锈钢	未硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90			根据要求
03093-212105	H	不锈钢	未硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91			根据要求
03093-212206	H	不锈钢	未硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92			根据要求
03093-212308	H	不锈钢	未硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93			根据要求
03093-212410	H	不锈钢	未硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94			根据要求
03093-212412	H	不锈钢	未硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94			根据要求
03093-212516	H	不锈钢	未硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95			根据要求
