        钢制或不锈钢锁紧柱塞，无轴环，带塑料蘑菇头把手，带顶盖

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销硬化处理。
螺纹套筒 1.4305。
顶销 1.4034。

顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。
黑灰色热塑性塑料蘑菇头把手。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销经硬化、抛光和黑色氧化处理。顶销未经硬化、抛光和黑色氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。
支持加装旋钮垫片方便柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件

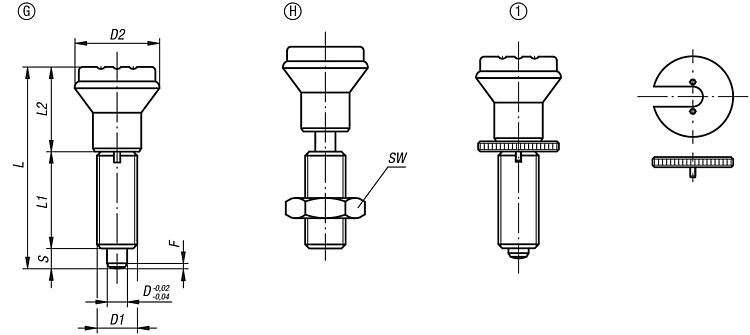

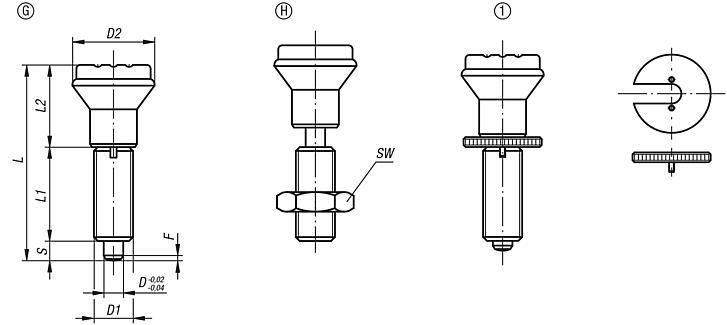

用于薄壁部件 03094-10。图纸提示：

G 型：不带紧固螺母
H 型：带紧固螺母

1) 分度销带旋钮垫片

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03094 钢制或不锈钢锁紧柱塞，无轴环，带塑料蘑菇头把手，带顶盖

310 kB

图片（总概述）

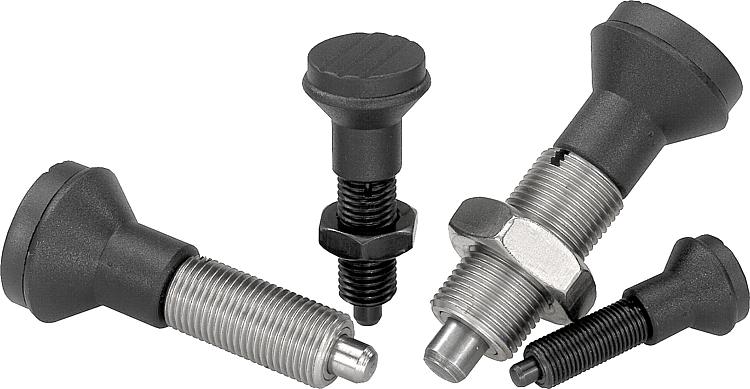

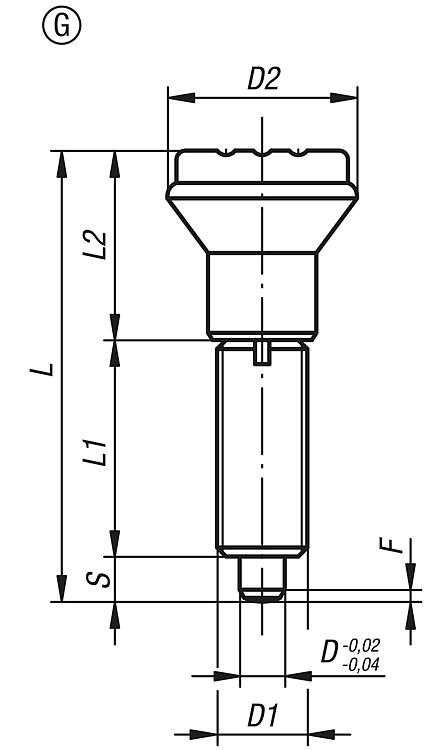

钢制或不锈钢锁紧柱塞，无轴环，带塑料蘑菇头把手，带顶盖，无锁紧螺母

更多信息

图纸

商品选择/筛选

	G	钢制不锈钢	经硬化处理未硬化处理	5 6 8 10	M10x1 M12x1,5 M16x1,5 M20x1,5	21 25 33	47 56 74 80	24 28 36 40	18 22 30	5 6 8 10	1,3 1,8 2,3 2,8	5 6 15	12 14 35 34					Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03094-1105	G	钢制	经硬化处理	5	M10x1	21	47	24	18	5	1,3	5	12	03094-91			根据要求
03094-1206	G	钢制	经硬化处理	6	M12x1,5	25	56	28	22	6	1,8	6	14	03094-92			根据要求
03094-1308	G	钢制	经硬化处理	8	M16x1,5	33	74	36	30	8	2,3	15	35	03094-93			根据要求
03094-1410	G	钢制	经硬化处理	10	M20x1,5	33	80	40	30	10	2,8	15	34	03094-94			根据要求
03094-01105	G	不锈钢	经硬化处理	5	M10x1	21	47	24	18	5	1,3	5	12	03094-91			根据要求
03094-01206	G	不锈钢	经硬化处理	6	M12x1,5	25	56	28	22	6	1,8	6	14	03094-92			根据要求
03094-01308	G	不锈钢	经硬化处理	8	M16x1,5	33	74	36	30	8	2,3	15	35	03094-93			根据要求
03094-01410	G	不锈钢	经硬化处理	10	M20x1,5	33	80	40	30	10	2,8	15	34	03094-94			根据要求
03094-11105	G	不锈钢	未硬化处理	5	M10x1	21	47	24	18	5	1,3	5	12	03094-91			根据要求
03094-11206	G	不锈钢	未硬化处理	6	M12x1,5	25	56	28	22	6	1,8	6	14	03094-92			根据要求
03094-11308	G	不锈钢	未硬化处理	8	M16x1,5	33	74	36	30	8	2,3	15	35	03094-93			根据要求
03094-11410	G	不锈钢	未硬化处理	10	M20x1,5	33	80	40	30	10	2,8	15	34	03094-94			根据要求

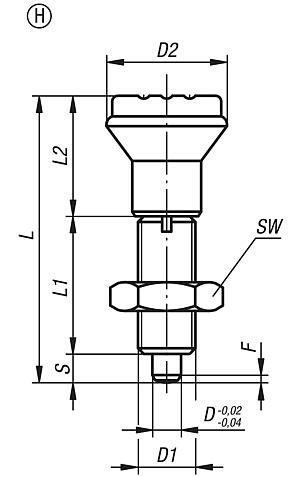

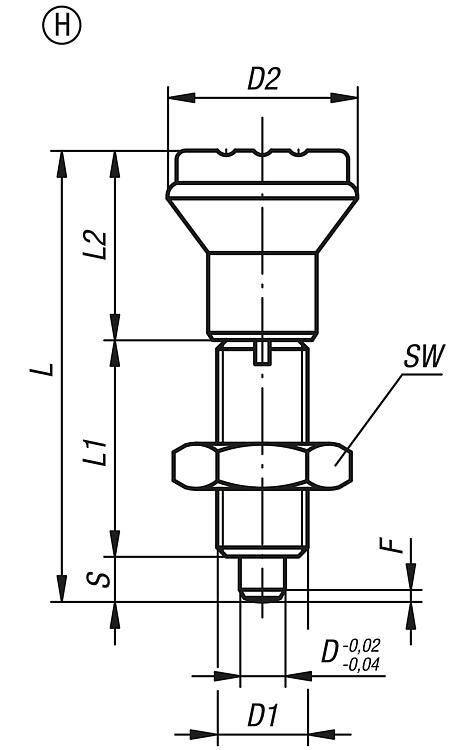

钢制或不锈钢锁紧柱塞，无轴环，带塑料蘑菇头把手，带顶盖和锁紧螺母

更多信息

图纸

商品选择/筛选

	H	钢制不锈钢	经硬化处理未硬化处理	5 6 8 10	M10x1 M12x1,5 M16x1,5 M20x1,5	21 25 33	47 56 74 80	24 28 36 40	18 22 30	5 6 8 10	17 19 24 30	1,3 1,8 2,3 2,8	5 6 15	12 14 35 34					Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03094-2105	H	钢制	经硬化处理	5	M10x1	21	47	24	18	5	17	1,3	5	12	03094-91			根据要求
03094-2206	H	钢制	经硬化处理	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	03094-92			根据要求
03094-2308	H	钢制	经硬化处理	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	03094-93			根据要求
03094-2410	H	钢制	经硬化处理	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	03094-94			根据要求
03094-02105	H	不锈钢	经硬化处理	5	M10x1	21	47	24	18	5	17	1,3	5	12	03094-91			根据要求
03094-02206	H	不锈钢	经硬化处理	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	03094-92			根据要求
03094-02308	H	不锈钢	经硬化处理	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	03094-93			根据要求
03094-02410	H	不锈钢	经硬化处理	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	03094-94			根据要求
03094-12105	H	不锈钢	未硬化处理	5	M10x1	21	47	24	18	5	17	1,3	5	12	03094-91			根据要求
03094-12206	H	不锈钢	未硬化处理	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	03094-92			根据要求
03094-12308	H	不锈钢	未硬化处理	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	03094-93			根据要求
03094-12410	H	不锈钢	未硬化处理	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	03094-94			根据要求
