        钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销硬化处理：
螺纹套筒 1.4305。
顶销 1.4034。

顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。

钥匙圈 1.4310，亮色。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销经硬化、抛光和黑色氧化处理。顶销未经硬化、抛光和黑色氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。钥匙圈实现了分度销的另一种操作方式，可以通过电控气缸实现自动动作，或者通过鲍登线进行远程控制。
支持加装旋钮垫片方便柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件
用于薄壁部件 03094-10。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03096 钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环

215 kB

图片（总概述）

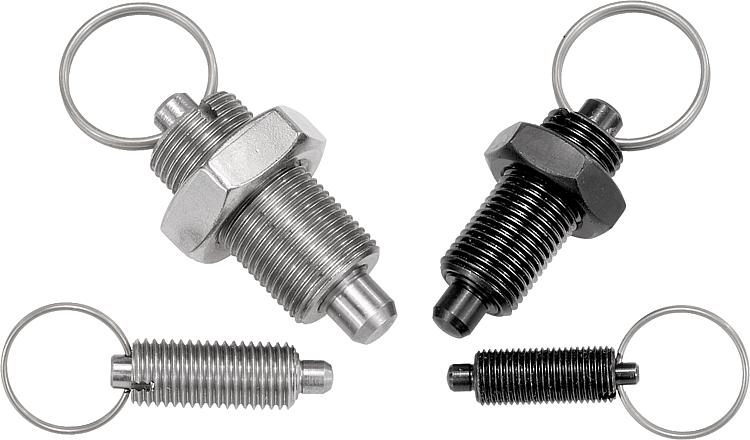

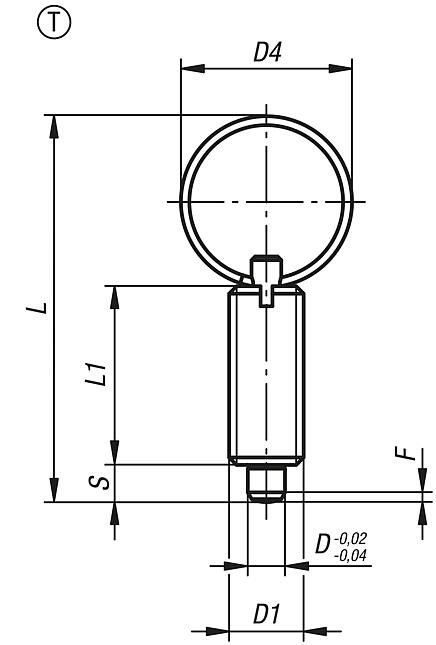

钢制或不锈钢锁紧柱塞，无轴环，带不锈钢拉环，无锁紧螺母

更多信息

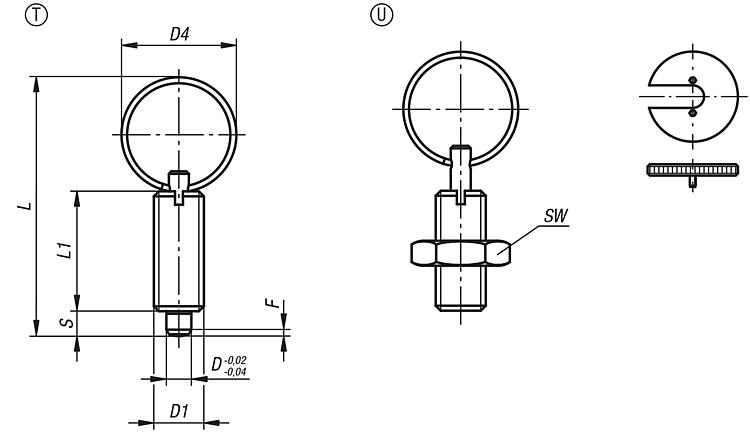

图纸

商品选择/筛选

	T	钢制不锈钢	经硬化处理未硬化处理	4 5 6 8 10	M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	15 23 28	40 52 57 72 78	21 24 28 36 40	4 5 6 8 10	1 1,3 1,8 2,3 2,8	6 5 15	12 14 35 34					Reset
订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03096-3004	T	钢制	经硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90			根据要求
03096-3105	T	钢制	经硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91			根据要求
03096-3206	T	钢制	经硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92			根据要求
03096-3308	T	钢制	经硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93			根据要求
03096-3410	T	钢制	经硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94			根据要求
03096-03004	T	不锈钢	经硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90			根据要求
03096-03105	T	不锈钢	经硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91			根据要求
03096-03206	T	不锈钢	经硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92			根据要求
03096-03308	T	不锈钢	经硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93			根据要求
03096-03410	T	不锈钢	经硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94			根据要求
03096-13004	T	不锈钢	未硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90			根据要求
03096-13105	T	不锈钢	未硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91			根据要求
03096-13206	T	不锈钢	未硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92			根据要求
03096-13308	T	不锈钢	未硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93			根据要求
03096-13410	T	不锈钢	未硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94			根据要求

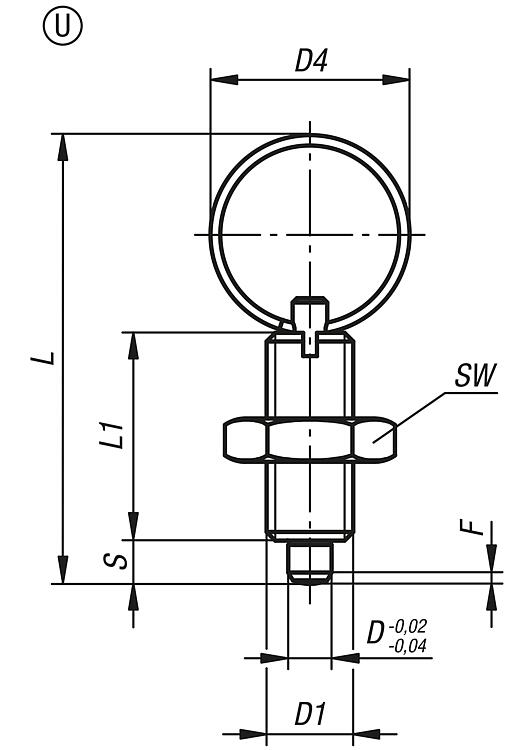

钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁紧螺母

更多信息

图纸

商品选择/筛选

	U	钢制不锈钢	经硬化处理未硬化处理	4 5 6 8 10	M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	15 23 28	40 52 57 72 78	21 24 28 36 40	4 5 6 8 10	13 17 19 24 30	1 1,3 1,8 2,3 2,8	6 5 15	12 14 35 34					Reset
订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	CAD	配件	价格	订购
03096-4004	U	钢制	经硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90			根据要求
03096-4105	U	钢制	经硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91			根据要求
03096-4206	U	钢制	经硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92			根据要求
03096-4308	U	钢制	经硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93			根据要求
03096-4410	U	钢制	经硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94			根据要求
03096-04004	U	不锈钢	经硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90			根据要求
03096-04105	U	不锈钢	经硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91			根据要求
03096-04206	U	不锈钢	经硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92			根据要求
03096-04308	U	不锈钢	经硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93			根据要求
03096-04410	U	不锈钢	经硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94			根据要求
03096-14004	U	不锈钢	未硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90			根据要求
03096-14105	U	不锈钢	未硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91			根据要求
03096-14206	U	不锈钢	未硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92			根据要求
03096-14308	U	不锈钢	未硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93			根据要求
03096-14410	U	不锈钢	未硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94			根据要求
