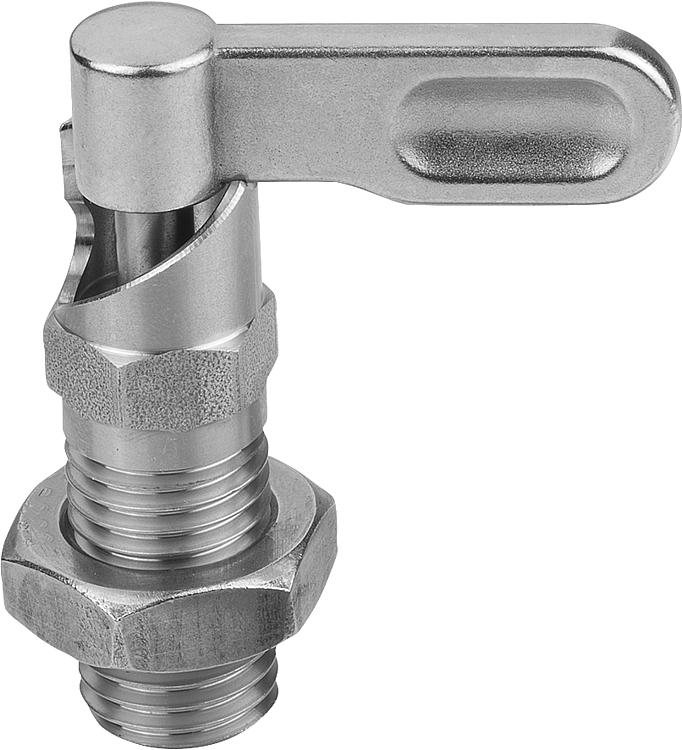

        凸轮旋柄柱塞不锈钢制带限位器，型号 B

商品描述/产品说明

产品说明材料：

不锈钢 1.4305。

规格：亮色顶销抛光，未经硬化处理。提示：手柄型分度销用在顶销不需要一直伸出的场合。手柄旋转 180° 销头缩回。
套筒上有沟槽保证手柄可以维持在该位置。
通过 180° 的止动面从卡槽跳出，以此防止销头重新伸出。
通过选择止动面来设定锁舌的旋转方向。图纸提示：

1) 左侧限位器
2) 右侧限位器

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03099_B 凸轮旋柄柱塞不锈钢制带限位器，型号 B

302 kB

Datasheet 03099-21_B 凸轮旋柄柱塞不锈钢制带限位器，型号 B

301 kB

图纸

商品选择/筛选

订货号	类型	类型 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03099-21-1050410	B	左	4	M10	10	38	25	15	9	3	6	10	17	1	8	14	根据要求
03099-21-1050510	B	左	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14	根据要求
03099-21-1050610	B	左	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14	根据要求
03099-21-1050512	B	左	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15	根据要求
03099-21-1050612	B	左	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15	根据要求
03099-21-1050812	B	左	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15	根据要求
03099-21-1050616	B	左	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35	根据要求
03099-21-1050816	B	左	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35	根据要求
03099-21-1051016	B	左	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35	根据要求
03099-21-10508201	B	左	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60	根据要求
03099-21-10510201	B	左	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60	根据要求
03099-21-10512201	B	左	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60	根据要求
03099-21-2050410	B	右	4	M10	10	38	25	15	9	3	6	10	17	1	8	14	根据要求
03099-21-2050510	B	右	5	M10	10	38	25	15	9	3	6	10	17	1,3	8	14	根据要求
03099-21-2050610	B	右	6	M10	10	38	25	15	9	3	6	10	17	1,8	8	14	根据要求
03099-21-2050512	B	右	5	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,3	8	15	根据要求
03099-21-2050612	B	右	6	M12	12	47,8	30	19	10,8	3,6	8	12	19	1,8	8	15	根据要求
03099-21-2050812	B	右	8	M12	12	47,8	30	19	10,8	3,6	8	12	19	2,3	8	15	根据要求
03099-21-2050616	B	右	6	M16	16	60,4	40	26	14,4	4,8	10	16	24	1,8	15	35	根据要求
03099-21-2050816	B	右	8	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,3	15	35	根据要求
03099-21-2051016	B	右	10	M16	16	60,4	40	26	14,4	4,8	10	16	24	2,8	15	35	根据要求
03099-21-20508201	B	右	8	M20x1,5	20	70	50	30	18	6	12	20	30	2,3	20	60	根据要求
03099-21-20510201	B	右	10	M20x1,5	20	70	50	30	18	6	12	20	30	2,8	20	60	根据要求
03099-21-20512201	B	右	12	M20x1,5	20	70	50	30	18	6	12	20	30	3	20	60	根据要求
