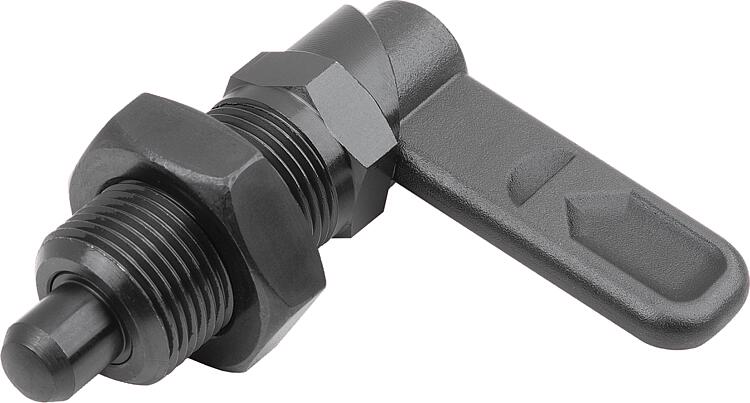

03099-22_B凸轮旋柄柱塞带限位器，B 型，无螺栓帽，有螺母 |
返回 |
|
|
产品说明产品描述：用凸轮旋柄柱塞可防止锁紧位置由于受横向力的作用而发生移动。手柄旋转 180° 柱塞顶销缩回，因此可以改变锁紧位置。凹槽确保手柄保持在此位置，柱塞顶销保持缩回状态。
通过 180° 的止动面从卡槽跳出，以此防止柱塞顶销重新伸出。
通过选择停止侧（左、右），决定手柄的旋转方向。材料：手柄 1.0503。
螺纹套筒和柱塞顶销为易切削钢。
压力弹簧 1.4310。规格：螺纹套筒和锁扣经黑色氧化处理。
柱塞顶销硬化，经打磨和黑色氧化。
压力弹簧亮色。优点：手柄旋转 180° 即可将柱塞顶销缩回。
180° 停止，单侧旋转方向。根据要求：特殊类型。
附件：固定支架 03099。
定位衬套 03099-50, 03099-60, 03099-61。
图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 类型 2 | D
| D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | Fx30° | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-22-1050410 | B | 左 | 4 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 |  | | 根据要求 | | | 03099-22-1050510 | B | 左 | 5 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 根据要求 | | | 03099-22-1050610 | B | 左 | 6 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 根据要求 | | | 03099-22-1050512 | B | 左 | 5 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 5 | 15 | | | 根据要求 | | | 03099-22-1050612 | B | 左 | 6 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 5 | 15 | | | 根据要求 | | | 03099-22-1050812 | B | 左 | 8 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 5 | 15 | | | 根据要求 | | | 03099-22-1050616 | B | 左 | 6 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 根据要求 | | | 03099-22-1050816 | B | 左 | 8 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 根据要求 | | | 03099-22-1051016 | B | 左 | 10 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 根据要求 | | | 03099-22-10508201 | B | 左 | 8 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 根据要求 | | | 03099-22-10510201 | B | 左 | 10 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 根据要求 | | | 03099-22-10512201 | B | 左 | 12 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 根据要求 | | | 03099-22-2050410 | B | 右 | 4 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 根据要求 | | | 03099-22-2050510 | B | 右 | 5 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 根据要求 | | | 03099-22-2050610 | B | 右 | 6 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 根据要求 | | | 03099-22-2050512 | B | 右 | 5 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 5 | 15 | | | 根据要求 | | | 03099-22-2050612 | B | 右 | 6 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 5 | 15 | | | 根据要求 | | | 03099-22-2050812 | B | 右 | 8 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 5 | 15 | | | 根据要求 | | | 03099-22-2050616 | B | 右 | 6 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 根据要求 | | | 03099-22-2050816 | B | 右 | 8 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 根据要求 | | | 03099-22-2051016 | B | 右 | 10 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 根据要求 | | | 03099-22-20508201 | B | 右 | 8 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 根据要求 | | | 03099-22-20510201 | B | 右 | 10 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 根据要求 | | | 03099-22-20512201 | B | 右 | 12 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 根据要求 | |
|
|
