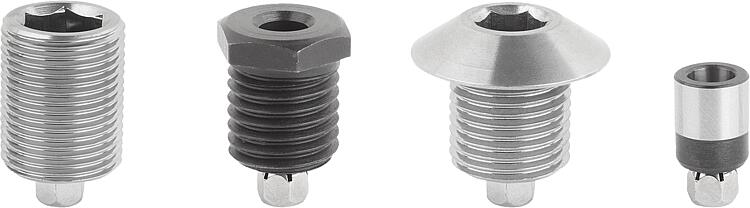

03099-61钢制或不锈钢制定位衬套 适用于状态传感器 |
返回 |
|
|

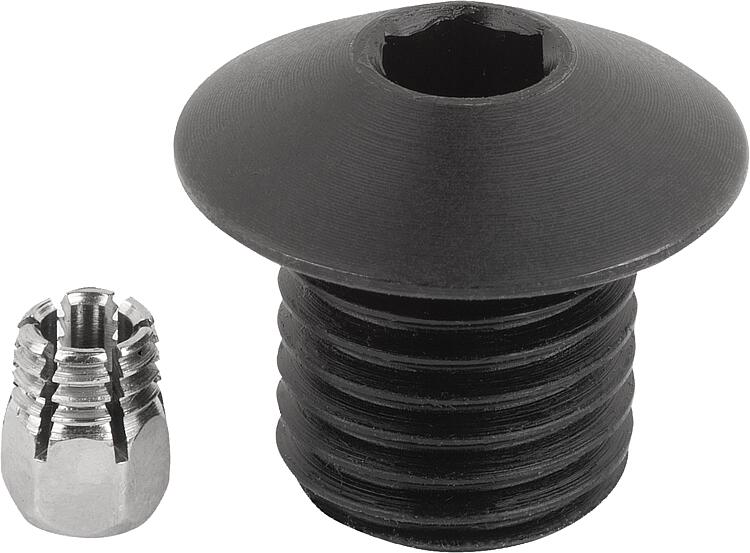

产品说明产品描述：定位衬套是螺栓形操作元件和锁定元件的安装点，它们可以安全准确地卡入其中。
状态传感器的定位衬套有一个夹紧螺母，用于将传感器 Ø3 连接到衬套上。
该传感器使其能够以电子方式查询螺栓是否在定位衬套中。
使用多个衬套，可确定操作元件或锁定元件位于其中哪个衬套中。材料：钢制或不锈钢制定位衬套 1.4034。
黄铜夹紧螺母。 规格：定位衬套：
钢制，经硬化和氧化处理。
不锈钢，经硬化和抛光处理。
夹紧螺母镀镍。提示：适用于保留件 03099。
夹紧螺母在供货时未组装。
夹紧螺母的最大紧固扭矩：1.2 Nm。应用：定位衬套与状态传感器相结合，可实现与驱动相关的过程控制。此外，还可以确保操作元件或锁定元件处于所需位置。
例如，在调整包装机的格式中。装配：传感器通过夹紧螺母固定在衬套上，并进行轴向调整。最终通过拧紧夹紧螺母将传感器固定到位。

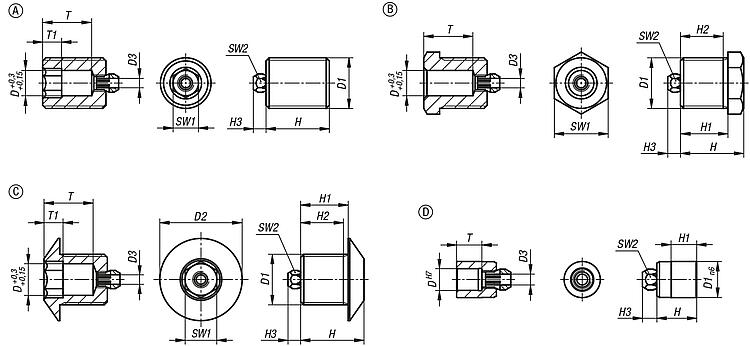

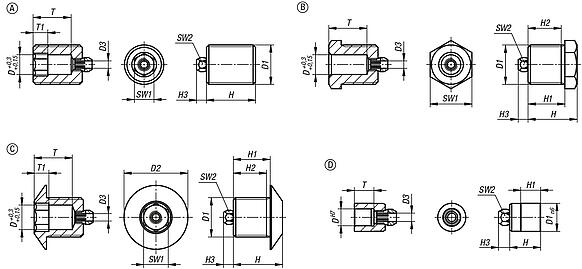

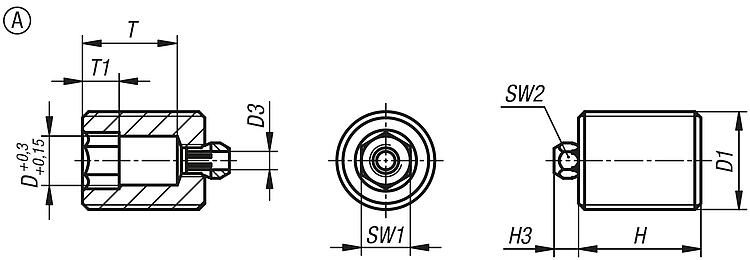

装配说明中描述了详细程序。图纸提示：A型：贯穿螺纹
B型：带螺纹和套圈
C型：带螺纹和启动锥
D型：光滑 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

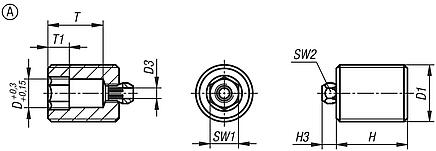

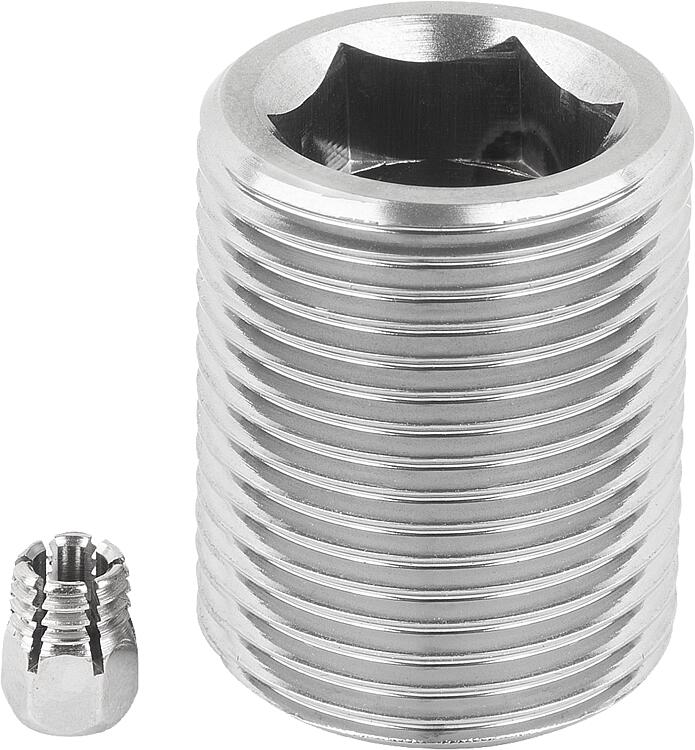

钢制或不锈钢制定位衬套，适用于状态传感器，A 型，连续螺纹 |
更多信息 |
| | | | | | -
- M10x1
- M12x1,5
- M16x1,5
- M20x1,5
- M24x2
| | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D3 | H | H3 | T | T1 | SW1 | SW2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-61-103101 | A | 贯穿螺纹 | 钢制 | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 |  | | 根据要求 | | | 03099-61-104101 | A | 贯穿螺纹 | 钢制 | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 根据要求 | | | 03099-61-105121 | A | 贯穿螺纹 | 钢制 | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-106121 | A | 贯穿螺纹 | 钢制 | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 根据要求 | | | 03099-61-108161 | A | 贯穿螺纹 | 钢制 | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 根据要求 | | | 03099-61-110161 | A | 贯穿螺纹 | 钢制 | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 根据要求 | | | 03099-61-112201 | A | 贯穿螺纹 | 钢制 | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 根据要求 | | | 03099-61-116241 | A | 贯穿螺纹 | 钢制 | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 根据要求 | | | 03099-61-1103101 | A | 贯穿螺纹 | 不锈钢 | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 | | | 根据要求 | | | 03099-61-1104101 | A | 贯穿螺纹 | 不锈钢 | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 根据要求 | | | 03099-61-1105121 | A | 贯穿螺纹 | 不锈钢 | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-1106121 | A | 贯穿螺纹 | 不锈钢 | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 根据要求 | | | 03099-61-1108161 | A | 贯穿螺纹 | 不锈钢 | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 根据要求 | | | 03099-61-1110161 | A | 贯穿螺纹 | 不锈钢 | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 根据要求 | | | 03099-61-1112201 | A | 贯穿螺纹 | 不锈钢 | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 根据要求 | | | 03099-61-1116241 | A | 贯穿螺纹 | 不锈钢 | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 根据要求 | |
|

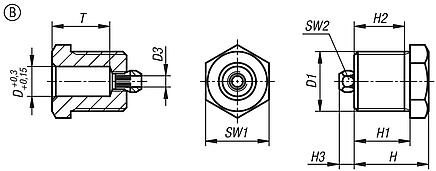

钢制或不锈钢制定位衬套，适用于状态传感器，B 型，带螺纹和轴环 |
更多信息 |
| | | | | | -
- M10x1
- M12x1,5
- M16x1,5
- M20x1,5
- M24x2
| | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-61-203101 | B | 带螺纹和套圈 | 钢制 | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 根据要求 | | | 03099-61-204101 | B | 带螺纹和套圈 | 钢制 | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 根据要求 | | | 03099-61-205121 | B | 带螺纹和套圈 | 钢制 | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 根据要求 | | | 03099-61-206121 | B | 带螺纹和套圈 | 钢制 | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 根据要求 | | | 03099-61-208161 | B | 带螺纹和套圈 | 钢制 | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 根据要求 | | | 03099-61-210161 | B | 带螺纹和套圈 | 钢制 | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 根据要求 | | | 03099-61-212201 | B | 带螺纹和套圈 | 钢制 | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 根据要求 | | | 03099-61-216241 | B | 带螺纹和套圈 | 钢制 | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 根据要求 | | | 03099-61-1203101 | B | 带螺纹和套圈 | 不锈钢 | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 根据要求 | | | 03099-61-1204101 | B | 带螺纹和套圈 | 不锈钢 | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 根据要求 | | | 03099-61-1205121 | B | 带螺纹和套圈 | 不锈钢 | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 根据要求 | | | 03099-61-1206121 | B | 带螺纹和套圈 | 不锈钢 | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 根据要求 | | | 03099-61-1208161 | B | 带螺纹和套圈 | 不锈钢 | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 根据要求 | | | 03099-61-1210161 | B | 带螺纹和套圈 | 不锈钢 | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 根据要求 | | | 03099-61-1212201 | B | 带螺纹和套圈 | 不锈钢 | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 根据要求 | | | 03099-61-1216241 | B | 带螺纹和套圈 | 不锈钢 | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 根据要求 | |
|

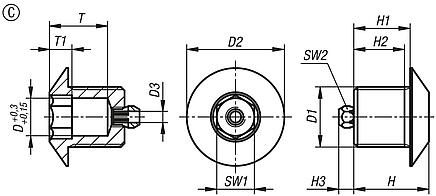

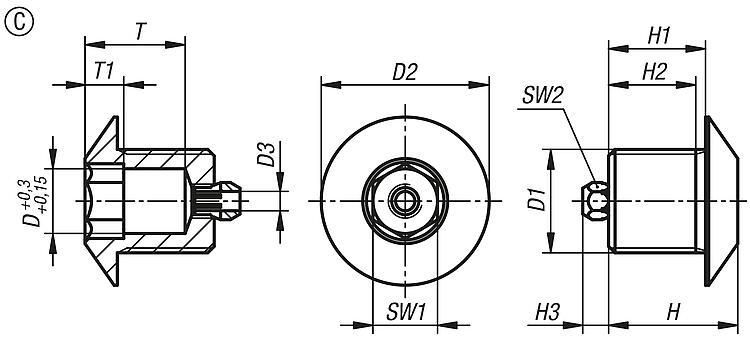

钢制或不锈钢制定位衬套，适用于状态传感器，C 型，带螺纹和启动锥 |
更多信息 |
| | | | | | | | | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-61-304121 | C | 带螺纹和启动锥 | 钢制 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 根据要求 | | | 03099-61-305121 | C | 带螺纹和启动锥 | 钢制 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 根据要求 | | | 03099-61-306121 | C | 带螺纹和启动锥 | 钢制 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 根据要求 | | | 03099-61-308161 | C | 带螺纹和启动锥 | 钢制 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 根据要求 | | | 03099-61-310161 | C | 带螺纹和启动锥 | 钢制 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 根据要求 | | | 03099-61-1304121 | C | 带螺纹和启动锥 | 不锈钢 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 根据要求 | | | 03099-61-1305121 | C | 带螺纹和启动锥 | 不锈钢 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 根据要求 | | | 03099-61-1306121 | C | 带螺纹和启动锥 | 不锈钢 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 根据要求 | | | 03099-61-1308161 | C | 带螺纹和启动锥 | 不锈钢 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 根据要求 | | | 03099-61-1310161 | C | 带螺纹和启动锥 | 不锈钢 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 根据要求 | |
|

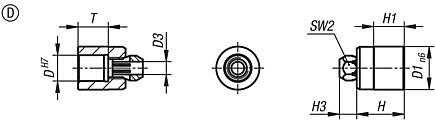

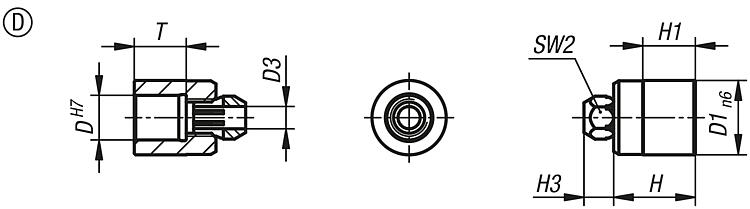

钢制或不锈钢制定位衬套，适用于状态传感器，D 型，光滑 |
更多信息 |
| | | | | | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D3 | H | H1 | H3 | T | SW2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-61-403089 | D | 光滑 | 钢制 | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-404089 | D | 光滑 | 钢制 | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-405089 | D | 光滑 | 钢制 | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 根据要求 | | | 03099-61-406109 | D | 光滑 | 钢制 | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 根据要求 | | | 03099-61-408139 | D | 光滑 | 钢制 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 根据要求 | | | 03099-61-410179 | D | 光滑 | 钢制 | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 根据要求 | | | 03099-61-1403089 | D | 光滑 | 不锈钢 | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-1404089 | D | 光滑 | 不锈钢 | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 根据要求 | | | 03099-61-1405089 | D | 光滑 | 不锈钢 | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 根据要求 | | | 03099-61-1406109 | D | 光滑 | 不锈钢 | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 根据要求 | | | 03099-61-1408139 | D | 光滑 | 不锈钢 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 根据要求 | | | 03099-61-1410179 | D | 光滑 | 不锈钢 | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 根据要求 | |
|
|
|
