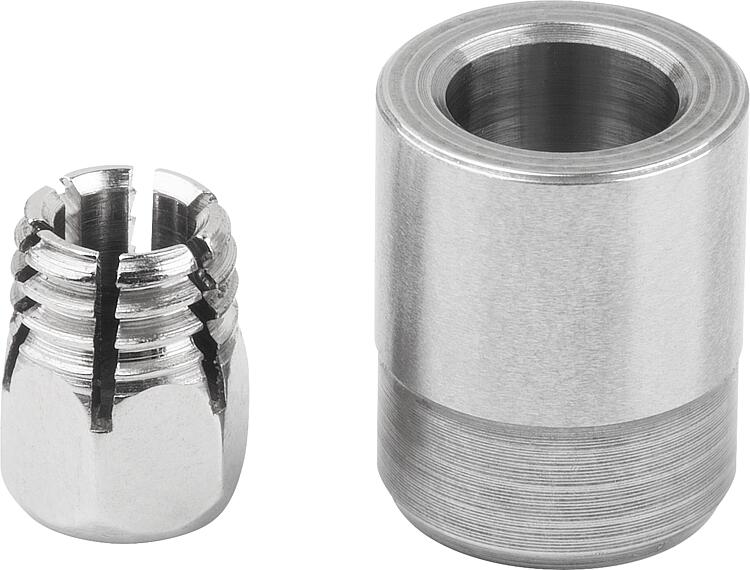

产品说明产品描述：定位衬套是螺栓形操作元件和锁定元件的安装点，它们可以安全准确地卡入其中。
状态传感器的定位衬套有一个夹紧螺母，用于将传感器 Ø3 连接到衬套上。
该传感器使其能够以电子方式查询螺栓是否在定位衬套中。
使用多个衬套，可确定操作元件或锁定元件位于其中哪个衬套中。材料：钢制或不锈钢制定位衬套 1.4034。
黄铜夹紧螺母。
规格：定位衬套：
钢制，经硬化和氧化处理。
不锈钢，经硬化和抛光处理。
夹紧螺母镀镍。提示：适用于保留件 03099。
夹紧螺母在供货时未组装。
夹紧螺母的最大紧固扭矩：1.2 Nm。应用：定位衬套与状态传感器相结合，可实现与驱动相关的过程控制。此外，还可以确保操作元件或锁定元件处于所需位置。
例如，在调整包装机的格式中。装配：传感器通过夹紧螺母固定在衬套上，并进行轴向调整。最终通过拧紧夹紧螺母将传感器固定到位。
装配说明中描述了详细程序。特点：
