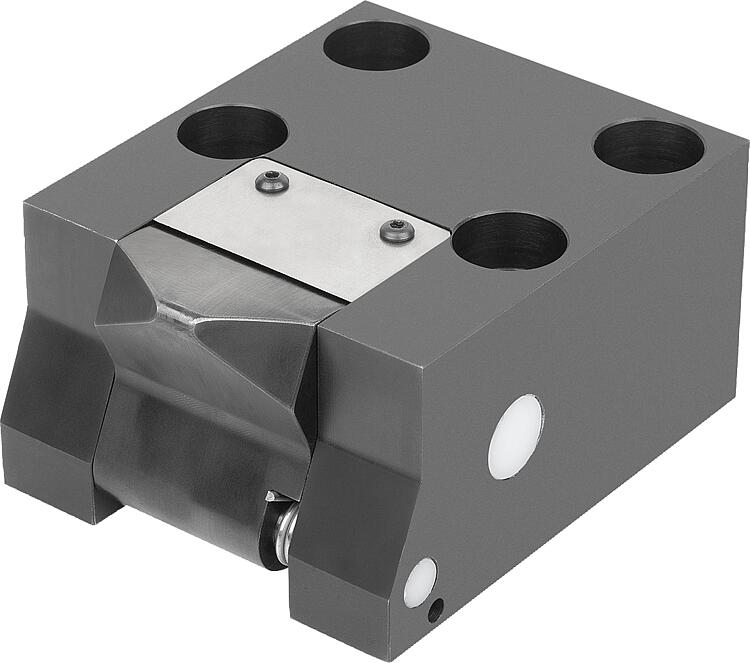

04624-10液压下拉式夹钳 单作用，带有弹簧复位 |
返回 |
|
|

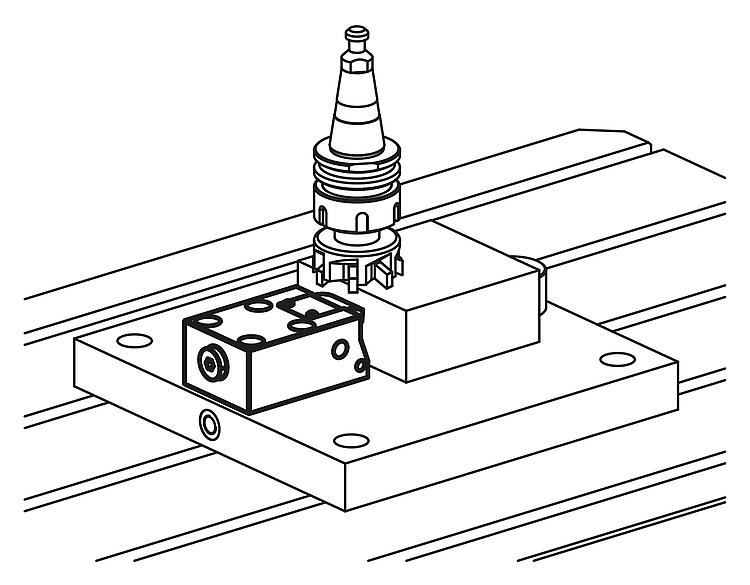

产品说明产品描述：使用下拉式夹钳，夹紧力可以横向施加在工件上。下拉式夹钳特别适用于无法或无需从上方进行夹紧的情况。
在弹簧的帮助下，活塞和受压件在压力释放后回到原位。材料：钢制外壳和活塞。规格：外壳经氧化处理。
活塞经硬化处理。提示：当从侧面施加夹紧力时，会产生一个水平分力和一个垂直分力。分力的大小取决于行程。垂直方向的分力最大可达到夹紧力的 25 %。在这个力的作用下，工件被夹紧在支撑面上。水平方向的分力至少是初始力的 95 %，具体取决于行程。
下拉式夹钳中的夹紧活塞具有集成的行程限制。
必须防止切削液和冷却液渗入气缸。

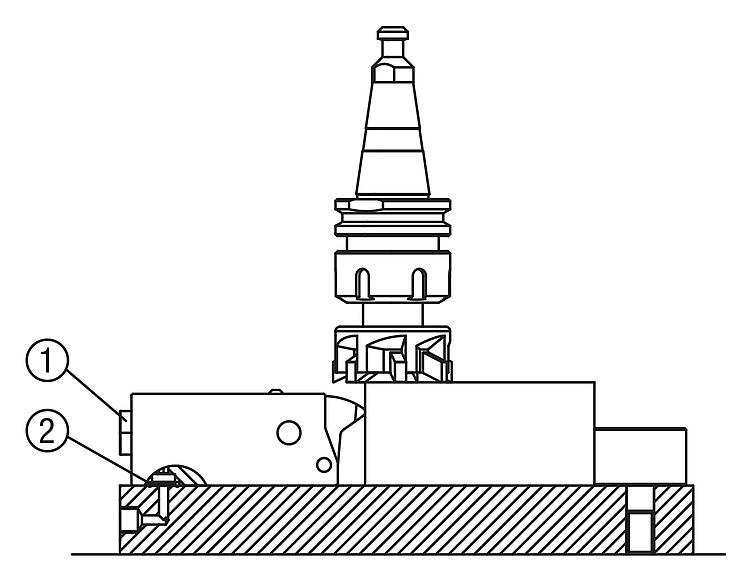

遵守安全说明。使用说明：- 螺纹连接头。
- O 型环法兰连接。技术参数：最大工作压力：500 bar。优点：- 较低的安装高度。

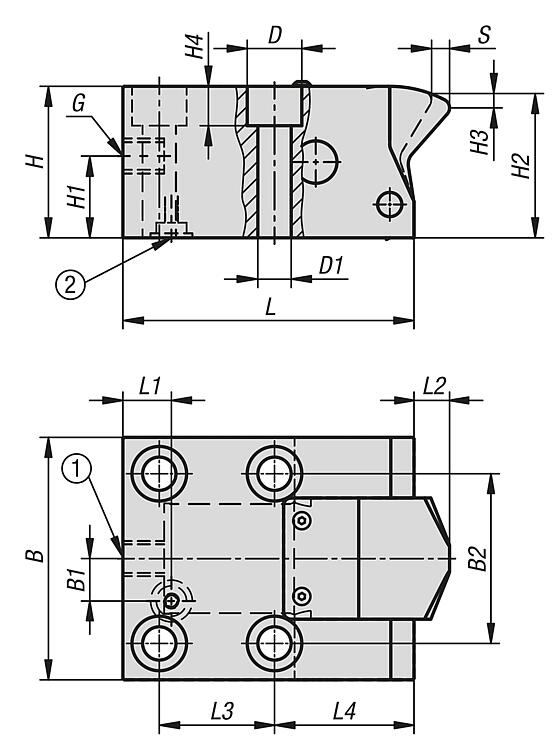

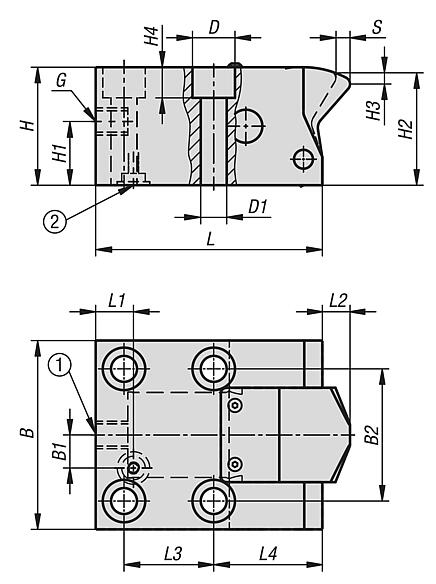

- 夹紧活塞的集成行程限制。供货范围包含 1 个 O 型环 10x2（用于进行 O 型环法兰连接）。图纸提示：特点： 下载此处为收集信息的 PDF：
