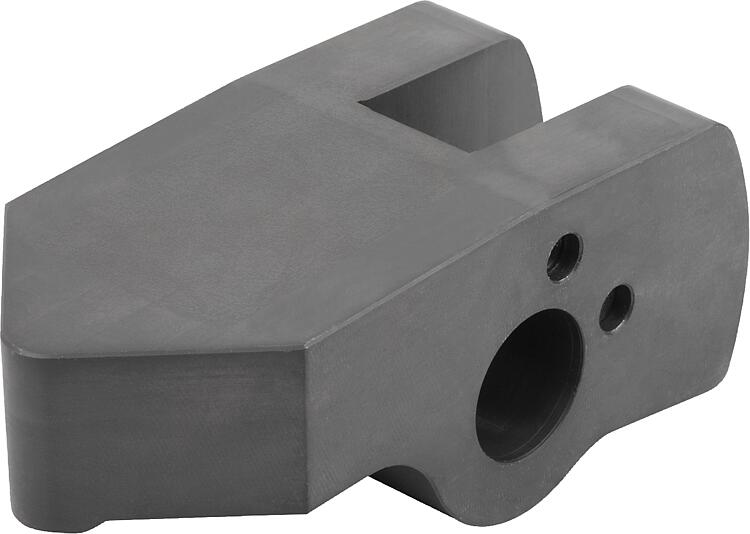

用于旋转杆式夹钳的夹紧杆，A 型，标准

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 侧方夹紧块
        用于旋转杆式夹钳的夹紧杆
        用于旋转杆式夹钳的夹紧杆，A 型，标准

商品描述/产品说明

产品说明产品描述：夹紧杆可用于液压旋转杆式夹钳 04624-20 和气动旋转杆式夹钳 04624-19。可在“标准”夹紧杆和“坯件”夹紧杆之间进行选择。“标准”夹紧杆已完成，可立即使用。“坯件”夹紧杆仍要单独加工。为了便于加工，坯件由未硬化的钢制成。插入单个轮廓后，必须在使用前插入夹紧杆并进行硬化，以防止夹紧杆在使用中变形。材料：标准和坯件钢。规格：标准钢经硬化处理。
坯件钢未经硬化处理。提示：只要正确定位旋转杆式夹钳，即使夹持杆较短，工件公差仍可得到最佳补偿。
必须定期检查夹紧元件是否存在污垢，必要时进行清洁。
每个夹紧杆的有效夹紧力必须单独计算。
夹紧杆的最佳位置为 90°。
在使用“坯件”夹持杆之前，必须满足以下硬度深度的要求：硬度深度 0.3 + 0.2 硬度 HRC 50 +/- 2。

遵守安全说明。装配：夹紧杆挂在旋转杆式夹钳的活塞上，并用定位销固定。因此，夹紧杆可沿轴向固定并防止扭曲。根据要求：其他尺寸和形状。图纸提示：

A 型：标准版
B 型：坯件版

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04624-30_A 用于旋转杆式夹钳的夹紧杆，A 型，标准

357 kB

图纸

商品选择/筛选

订货号	类型	形状类型	用于活塞直径	行程	B	H	L	R	价格
04624-30-12091	A	标准	12	0,98	12	6	9	1,5	根据要求
04624-30-12131	A	标准	12	1,12	12	6	13,5	1,5	根据要求
04624-30-12181	A	标准	12	1,97	12	6	18	1,5	根据要求
04624-30-12221	A	标准	12	2,45	12	6	22,5	1,5	根据要求
04624-30-16121	A	标准	16	0,78	16	8	12	2	根据要求
04624-30-16181	A	标准	16	1,16	16	8	18	2	根据要求
04624-30-16241	A	标准	16	1,6	16	8	24	2	根据要求
04624-30-16301	A	标准	16	1,94	16	8	30	2	根据要求
04624-30-20151	A	标准	20	1,48	20	10	15	2,5	根据要求
04624-30-20221	A	标准	20	2,21	20	10	22,5	2,5	根据要求
04624-30-20301	A	标准	20	2,95	20	10	30	2,5	根据要求
04624-30-20371	A	标准	20	3,68	20	10	37,5	2,5	根据要求
04624-30-25191	A	标准	25	1,26	25	12,5	19	3	根据要求
04624-30-25281	A	标准	25	1,86	25	12,5	28	3	根据要求
04624-30-25381	A	标准	25	2,52	25	12,5	38	3	根据要求
04624-30-25471	A	标准	25	3,12	25	12,5	47	3	根据要求
04624-30-32241	A	标准	32	2,56	32	16	24	4	根据要求
04624-30-32361	A	标准	32	3,85	32	16	36	4	根据要求
04624-30-32481	A	标准	32	5,13	32	16	48	4	根据要求
04624-30-32601	A	标准	32	6,4	32	16	60	4	根据要求
04624-30-40301	A	标准	40	3,05	40	20	30	5	根据要求
04624-30-40451	A	标准	40	4,6	40	20	45	5	根据要求
04624-30-40601	A	标准	40	6,1	40	20	60	5	根据要求
04624-30-40751	A	标准	40	7,6	40	20	75	5	根据要求
