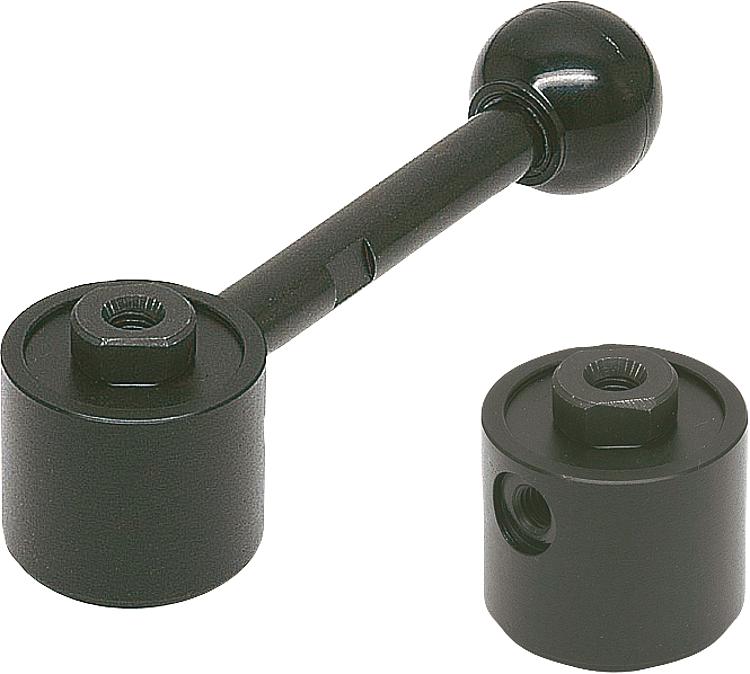

产品说明材料：凸轮为工具钢。
轴和手柄为调质钢。
球形旋钮热固性 PF31。规格：凸轮和轴经硬化和氧化处理。
手柄经氧化处理。
黑色球形旋钮。提示：* 允许的手柄施力。附件：标准手柄 06355。
有扭矩限制的手柄 06357。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

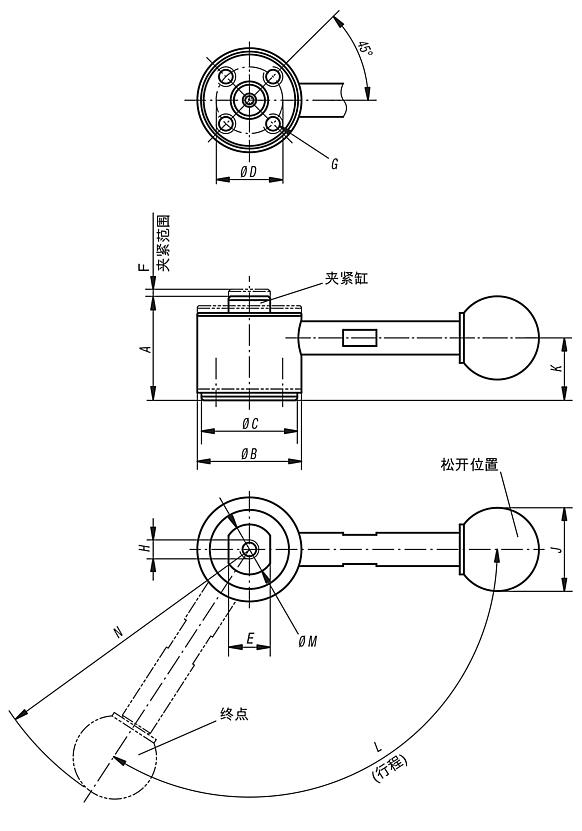

订货号
| 类型 1 | A
min. | A
max. | B | C | D
| E | F | G | H | J | K | L | M | N | 夹紧力
N | 把手施力
FH
N | CAD | 配件 | 价格 | 订购 |
|---|
| 04402-252500 | 不带把手 | 25 | 26,7 | 25 | 23 | 16 | 10 | 1,7 | M4 x 6 | M4x6 | - | 15 | 123° | 12 | - | 3000 | 150* |  |  | 根据要求 | | | 04402-252501 | 带把手 | 25 | 26,7 | 25 | 23 | 16 | 10 | 1,7 | M4 x 6 | M4x6 | 20 | 15 | 123° | 12 | 69,5 | 3000 | 150* | | | 根据要求 | | | 04402-323200 | 不带把手 | 32 | 34,5 | 32 | 30 | 20 | 13 | 2,5 | M6 x 9 | M6 x 9 | - | 19,5 | 135° | 15 | - | 4000 | 200* | | | 根据要求 | | | 04402-323201 | 带把手 | 32 | 34,5 | 32 | 30 | 20 | 13 | 2,5 | M6 x 9 | M6 x 9 | 25 | 19,5 | 135° | 15 | 103 | 4000 | 200* | | | 根据要求 | |
|
|
