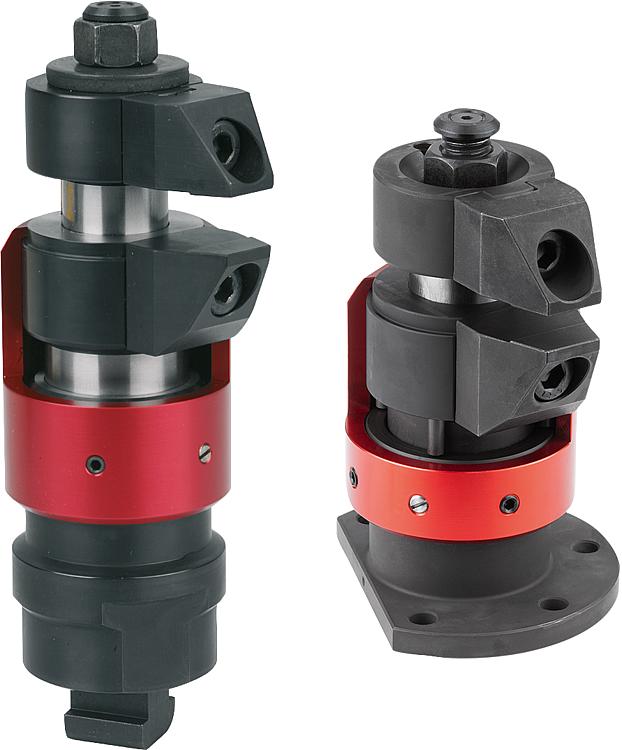

产品说明材料：主体和夹钳材质为渗透钢。
外壳为铝制。规格：主体经渗氮处理、黑色氧化和打磨处理。
夹钳经渗氮和黑色氧化处理。

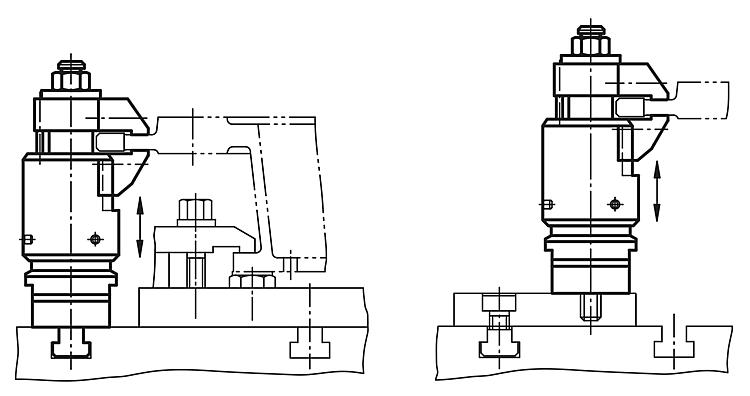

外壳经红色阳极氧化处理。提示：浮动式夹具用于对部件的某些夹紧位置进行夹紧和支撑。其防止在加工期间发生振动和变形。使用说明：1. 将浮动式夹具向下压。
2. 将浮动式夹具转至挡块位置处。 用很小的弹簧弹力便可以将浮动式夹具靠住下面的工件。
3. 用六角螺母 (SW 18) 将浮动式夹具拧紧（请注意最大和最小扭矩）。在夹紧过程中，将会同时对工件进行锁定和支撑。

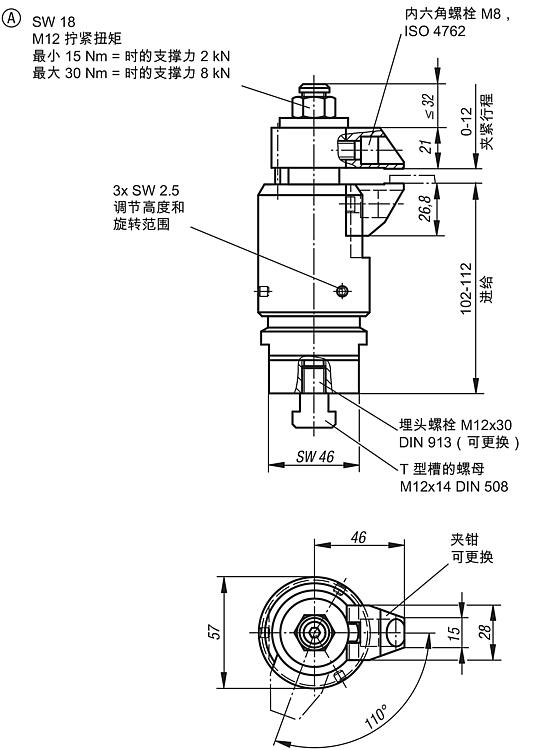

4. 以相反的顺序松开。装配：A 型：
通过连接螺纹 M12 将浮动式夹具固定在夹具上。
使用红色的调整套筒对高度挡块和旋转范围进行调节，并用埋头螺栓将其锁定 (3x SW 2.5)。调整高度时尽量把余量留在上部。
为了确保可靠的功能，必须始终封住 M12 的螺纹孔。
对于特殊的夹紧情况，可以对标配夹钳进行改动和改装。

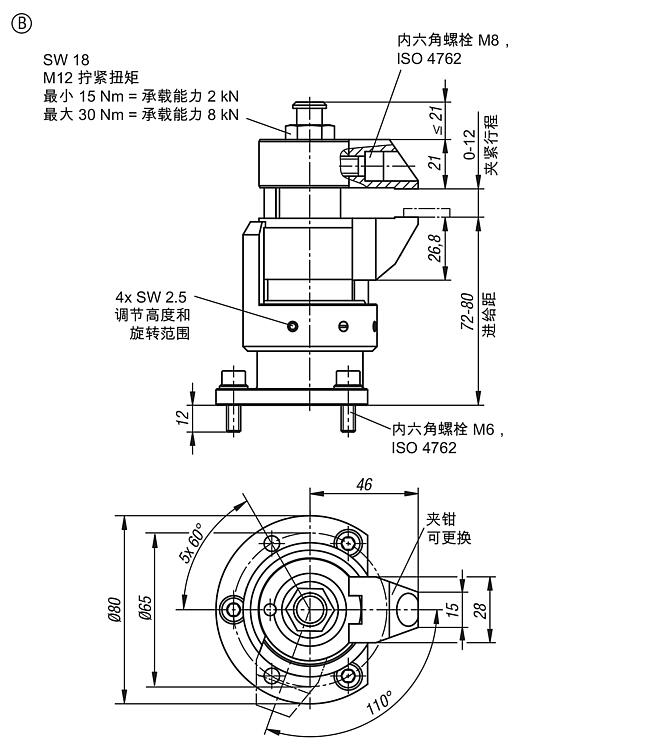

B 型：

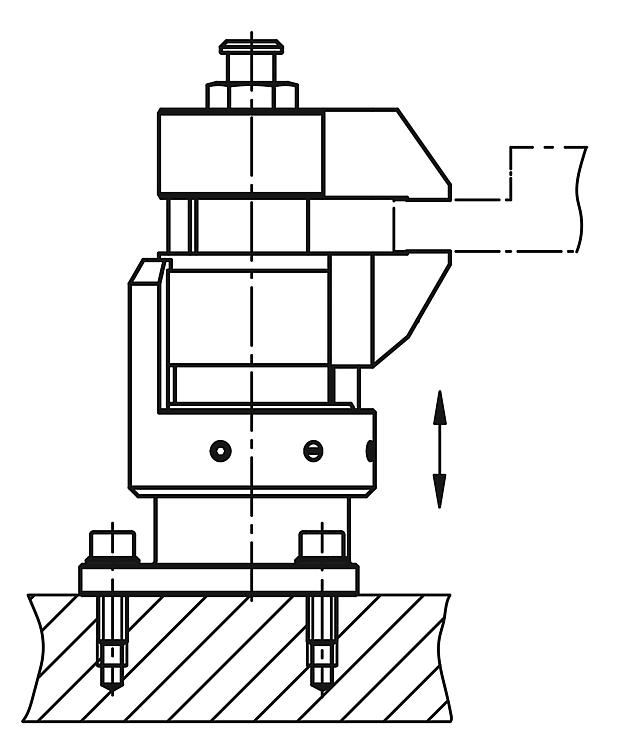

固定孔为 M6 的浮动夹具固定到夹具上。
使用红色的调整套筒对高度挡块和旋转范围进行调节，并用埋头螺栓将其夹紧 (4x SW 2.5)。调整高度时尽量把余量留在上部。
对于特殊的夹紧情况，可以对标配夹爪进行改动和更换。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 进给距离 | 最大夹紧范围 | 负载能力
N
| 夹紧力
N | CAD | 配件 | 价格 | 订购 |
|---|
| 04420-100812 | A | 10 mm | 12 | 8000 | 8000 |  | | 根据要求 | | | 04420-080812 | B | 8 | 12 | 8000 | 8000 | | | 根据要求 | |
|
|
