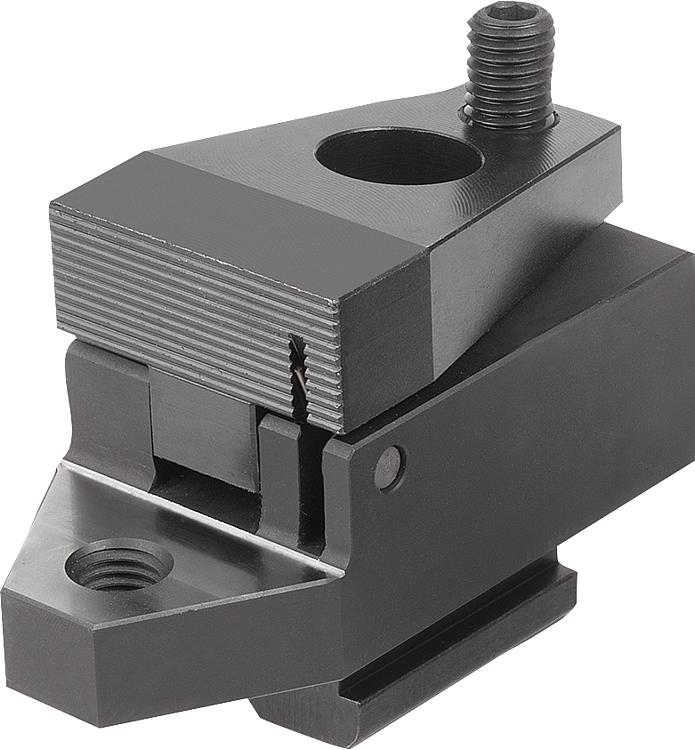

侧方夹紧块，带垫板，A 型，带平头夹钳

04461_A

侧方夹紧块，带垫板，A 型，带平头夹钳

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 夹钳楔形夹具夹紧螺母和螺栓
        侧方夹紧块带垫板
        侧方夹紧块，带垫板，A 型，带平头夹钳

商品描述/产品说明

产品说明材料：钢制。规格：表面硬化及黑色氧化处理。提示：通过拧紧末端球形锁紧螺钉使卡爪向前移动。以此利用下压效果使工件同时抵住固定挡块并夹紧在支撑面上。侧方夹紧块带有经打磨处理的支撑面和可调整夹紧元件的螺纹。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04461_A 侧方夹紧块，带垫板，A 型，带平头夹钳

图纸

侧方夹紧块，带垫板，A 型，带平头夹钳

商品选择/筛选

订货号	类型	槽宽	B	B1	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	S1 （夹紧行程）	夹持力 N	锁紧扭矩 max. Nm	CAD	配件	价格	订购
04461-110	A	10	32	12,1	M8	8,4	M8	44	40	28	15	52	28	72,5	38	3	7000	3			根据要求
04461-114	A	14	48	16	M12	13	M12	53	45	27	15	72	40	100	55	4	15000	9			根据要求
04461-118	A	18	68	18,8	M16	17	M16	72	60	38	20	86	41	126	63	7	21500	20			根据要求

本类目的其他商品

侧方夹紧块，带垫板，B 型，带棱柱夹钳

04461_B

侧方夹紧块，带垫板，B 型，带棱柱夹钳
