楔形夹具，双型，夹紧面齿面

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 夹钳楔形夹具夹紧螺母和螺栓

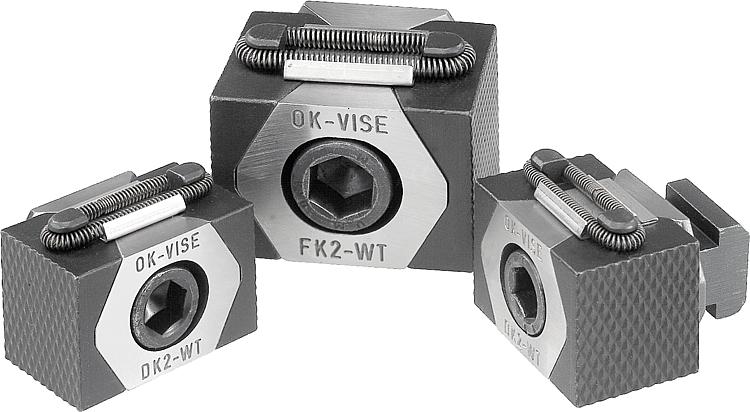

        楔形夹具，双型，夹紧面齿面

商品描述/产品说明

产品说明材料：主体、夹紧元件材质为工具钢。规格：主体经硬化处理。
夹紧元件经硬化 (49-51 HRC) 和黑色氧化处理。

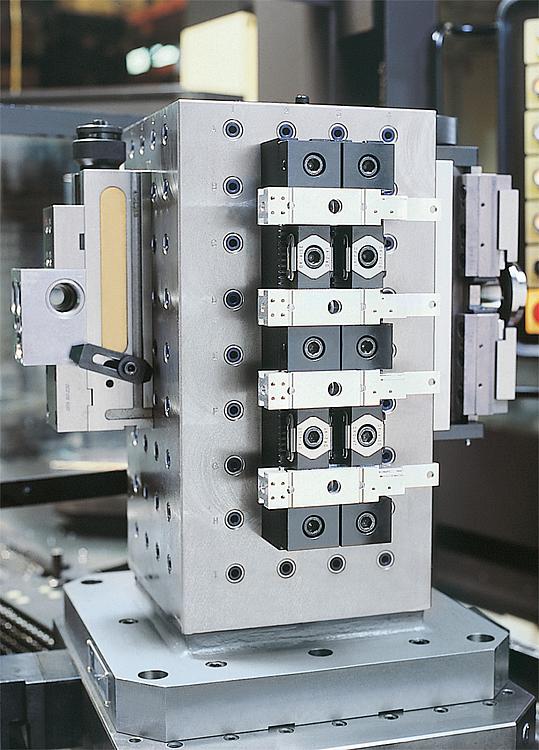

楔形面经打磨处理。提示：这种楔形夹具结构紧凑特别适合进行水平和垂直方向上的多重夹紧。借助经硬化和打磨处理的楔形表面可以达到较大的夹持力。
可以选择在夹紧的时候将楔形夹具装入螺纹孔或者 T 型槽中。通过拧入内六角 DIN 912夹紧螺栓，两个夹紧元件会朝外移动，并将工件顶住工件挡板。

夹紧作用的同时会产生下压力。

针对相应订购编号的移动距离：
04527-12 = ±1.0 mm
04527-16 = ±1.5 mm图纸提示：

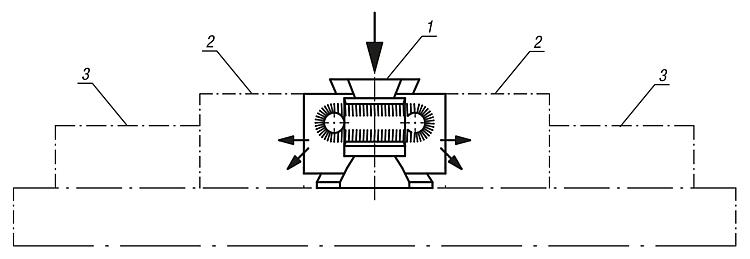

D) 圆柱头螺丝 DIN 912

1) 楔形夹具
2) 工件
3) 固定挡块

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04527 楔形夹具，双型，夹紧面齿面

461 kB

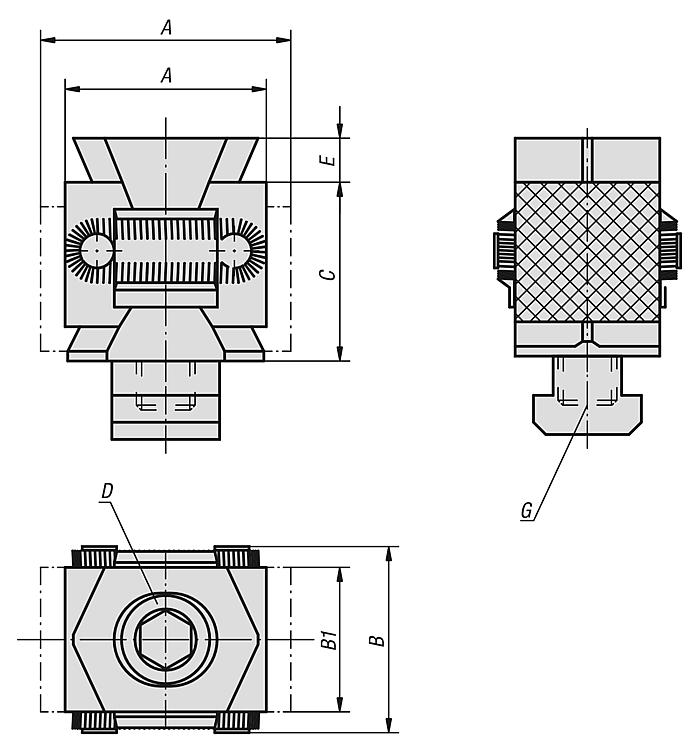

图纸

商品选择/筛选

订货号	A min.	A max.	B	B1	C	D	E	类型 2	G	夹紧力 max. kN	锁紧扭矩 max. Nm	价格
04527-12	42	49	41	30	36	M12X60	5	用于螺纹孔	M12	40	85	根据要求
04527-1214	42	49	41	30	36	M12X50	5	用于 t 型槽	14	40	85	根据要求
04527-16	57	67	56	42	50	M16X80	5	用于螺纹孔	M16	60	210	根据要求
04527-1618	57	67	56	42	50	M16X70	5	用于 t 型槽	18	60	210	根据要求
