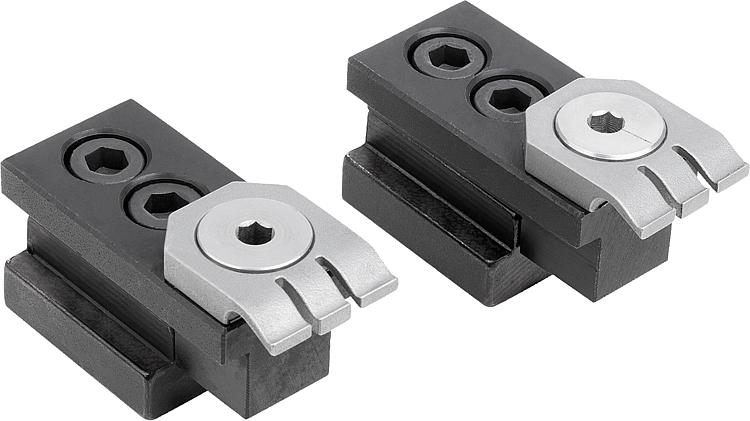

04571-10扁平夹紧块，钢制 带 T 型槽 |
返回 |
|
|
产品说明材料：主体，钢制。

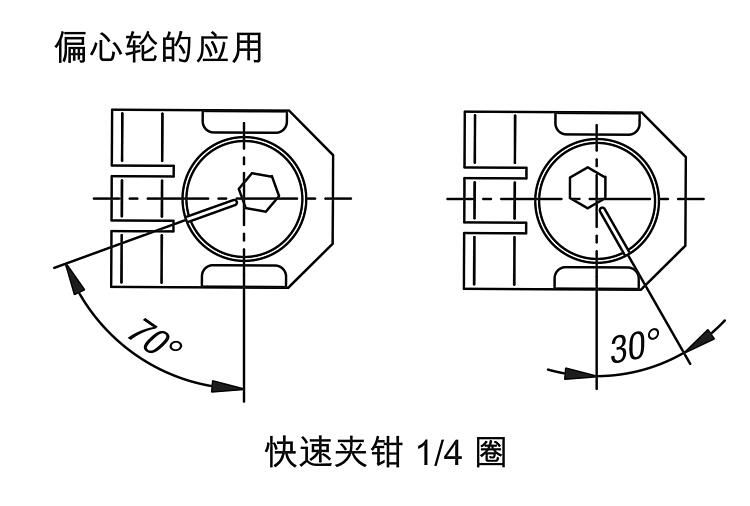

夹紧元件和挡块采用弹簧钢。规格：主体经调质处理。订购须知：订货号为一对部件，包含一个夹紧元件和一个挡块。提示：转动夹紧元件上的偏心螺栓后可以将工件向下按（下压效果）。此外，夹紧元件将工件压向挡块，从而实现平面平行的支撑效果。
挡块侧提供基准点，可以实现精准的重复精度。

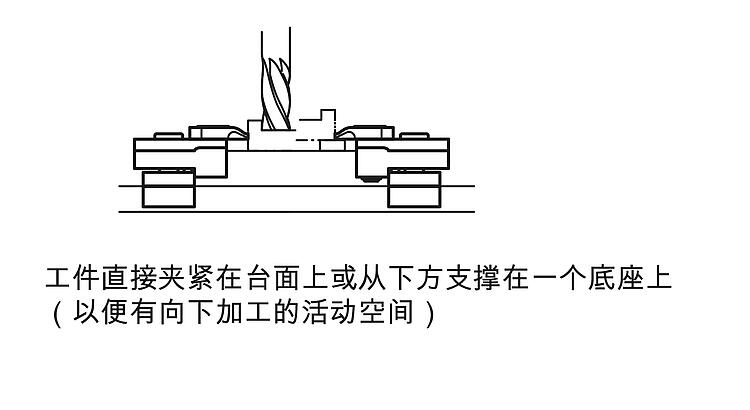

偏心轮的行程：1.2 mm。应用：适用于夹具和 T 型槽台上的多工件和单工件夹紧。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

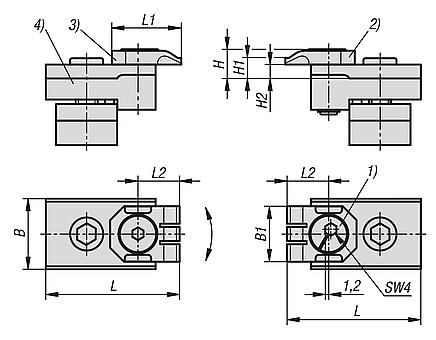

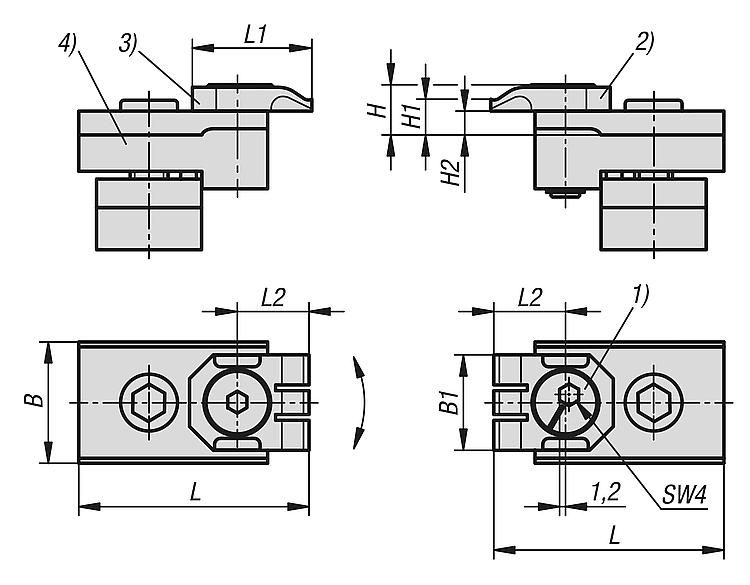

| 订货号 | B
| B1 | H | H1 | H2 | L | L1 | L2 | SW | 槽宽 | F
kN | 锁紧扭矩
Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 04571-10-10 | 18 | 20 | 10,5 | 7,5 | 5 | 46 | 25 | 15 | 4 | 10 | 4 | 9 |  | | 根据要求 | | | 04571-10-12 | 18 | 20 | 10,5 | 7,5 | 5 | 48 | 25 | 15 | 4 | 12 | 4 | 9 | | | 根据要求 | | | 04571-10-14 | 22 | 20 | 10,5 | 7,5 | 5 | 52 | 25 | 15 | 4 | 14 | 4 | 9 | | | 根据要求 | | | 04571-10-16 | 25 | 20 | 10,5 | 7,5 | 5 | 48 | 25 | 15 | 4 | 16 | 4 | 9 | | | 根据要求 | | | 04571-10-18 | 25 | 20 | 10,5 | 7,5 | 5 | 48 | 25 | 15 | 4 | 18 | 4 | 9 | | | 根据要求 | |
|
|
