        侧方压紧夹具

商品描述/产品说明

查看/筛选所有商品

产品说明材料：主体调质钢。
调质钢夹紧杆。
规格：基板经氧化处理。
夹紧面经打磨处理。
B 型锁紧手柄经黑色氧化处理。
C 型锁紧手柄镀镍。提示：拧紧调节螺栓，避免侧面夹钳在夹紧过程中向后滑动。（A 型）

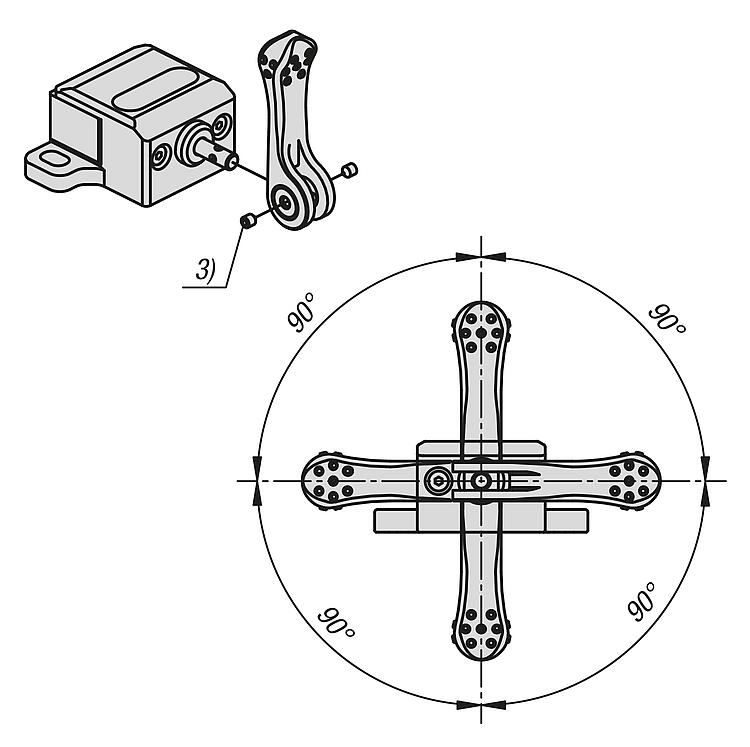

通过松开埋头螺栓，
锁紧手柄可以在水平和垂直方向上以 90° 为单位进行调整，以便于用户使用。

通过 C 型锁紧手柄上的集成表面，工件可以以恒定的夹持力夹紧。优点：- 高夹持力
- 经打磨处理的夹紧面

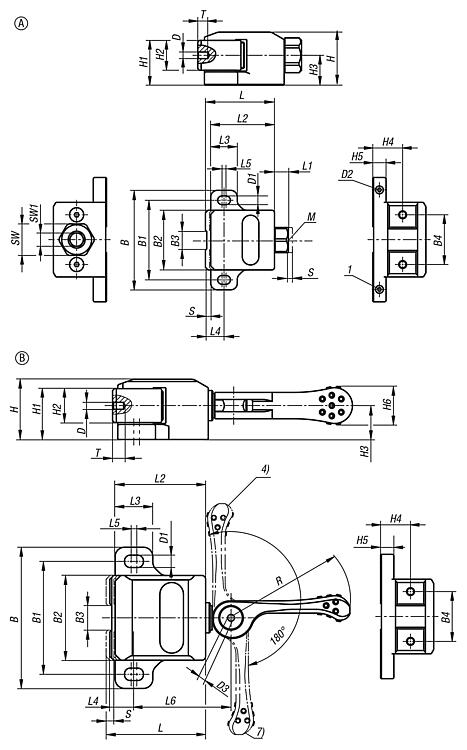

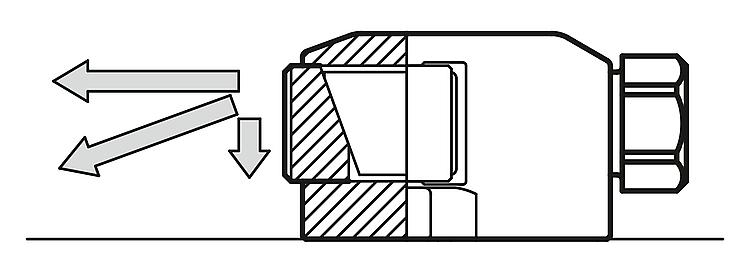

- 防止工件提升的下拉力图纸提示：

1) 调节螺栓
2) 圆头螺栓
3) 埋头螺栓
4) 位置松动
5) 预紧行程
6 )起始位置夹紧
7) 位置夹紧

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04579 侧方压紧夹具

434 kB

图片（总概述）

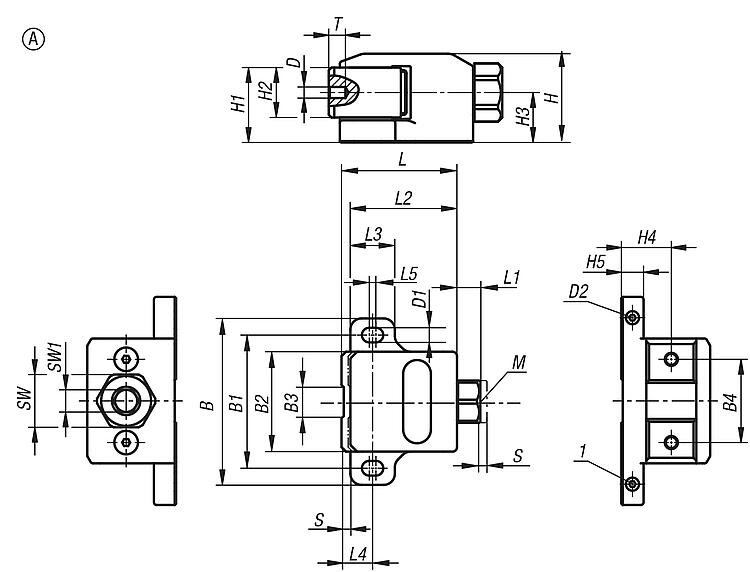

侧方压紧夹具，A 型

更多信息

图纸

商品选择/筛选

	A	100 75	80 60	60 45	20 15	40 30	M5 M4	8,6 6,6	M5x8 M4x6	40 32	33 27	22 18	22 18	22 18	10 8				Reset
订货号	类型	B	B1	B2	B3	B4	D	D1	D2	H	H1	H2	H3	H4	H5	CAD	配件	价格	订购
04579-1400	A	100	80	60	20	40	M5	8,6	M5x8	40	33	22	22	22	10			根据要求
04579-0900	A	75	60	45	15	30	M4	6,6	M4x6	32	27	18	18	18	8			根据要求

	A	69 52	13 10	63 48	26 20	19 14	4 3	24 19	10 8	8 6	4 3	14 9	50 25				Reset
订货号	类型	L	L1	L2	L3	L4	L5	SW	SW1	T	行程 S	夹紧力 kN	锁紧扭矩 max. Nm	CAD	配件	价格	订购
04579-1400	A	69	13	63	26	19	4	24	10	8	4	14	50			根据要求
04579-0900	A	52	10	48	20	14	3	19	8	6	3	9	25			根据要求

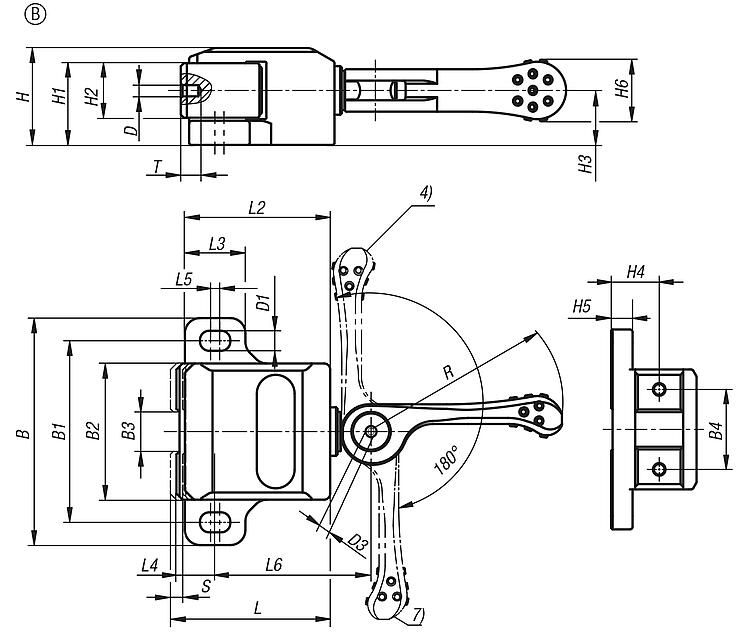

侧方压紧夹具，B 型

更多信息

图纸

商品选择/筛选

	B	100 75	80 60	60 45	20 15	40 30	M5 M4	8,6 6,6	M5x6 M4x5	40 32	33 27	22 18	22 18	22 18	10 8	24 19				Reset
订货号	类型	B	B1	B2	B3	B4	D	D1	D3	H	H1	H2	H3	H4	H5	H6	CAD	配件	价格	订购
04579-03001	B	100	80	60	20	40	M5	8,6	M5x6	40	33	22	22	22	10	24			根据要求
04579-02001	B	75	60	45	15	30	M4	6,6	M4x5	32	27	18	18	18	8	19			根据要求

	B	67 51	63 48	26 20	17 13	4 3	67 51,5	80 63	8 6	2,2 1,6	3 2	200 150				Reset
订货号	类型	L	L2	L3	L4	L5	L6	R	T	行程 S	夹紧力 kN	把手施力 FH N	CAD	配件	价格	订购
04579-03001	B	67	63	26	17	4	67	80	8	2,2	3	200			根据要求
04579-02001	B	51	48	20	13	3	51,5	63	6	1,6	2	150			根据要求

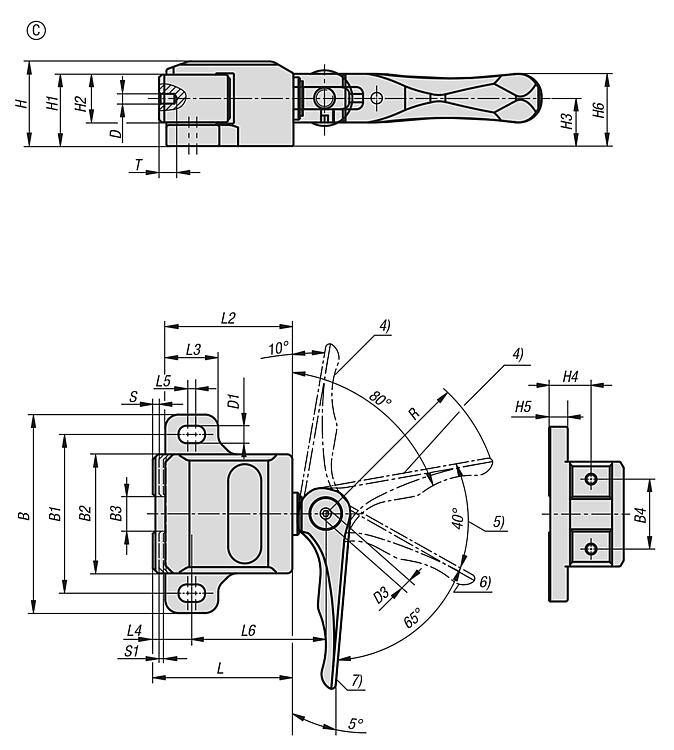

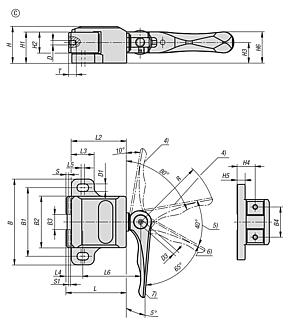

侧方压紧夹具，C 型

更多信息

图纸

商品选择/筛选

	C	100 75	80 60	60 45	20 15	40 30	M5 M4	8,6 6,6	M5x6 M4x5	40 32	33 27	22 18	22 18	22 18	10 8	18 14				Reset
订货号	类型	B	B1	B2	B3	B4	D	D1	D3	H	H1	H2	H3	H4	H5	H6	CAD	配件	价格	订购
04579-01202	C	100	80	60	20	40	M5	8,6	M5x6	40	33	22	22	22	10	18			根据要求
04579-00602	C	75	60	45	15	30	M4	6,6	M4x5	32	27	18	18	18	8	14			根据要求

	C	67 51	63 48	26 20	17 13	4 3	67 51,5	80 63	8 6	0,4 0,3	0,8	1,2 0,6	50 40				Reset
订货号	类型	L	L2	L3	L4	L5	L6	R	T	行程 S	S1= 预紧行程	夹紧力 kN	把手施力 FH N	CAD	配件	价格	订购
04579-01202	C	67	63	26	17	4	67	80	8	0,4	0,8	1,2	50			根据要求
04579-00602	C	51	48	20	13	3	51,5	63	6	0,3	0,8	0,6	40			根据要求
