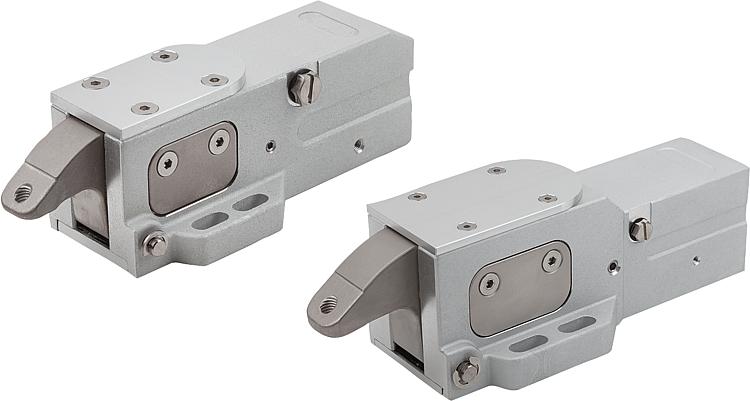

        气动侧方夹紧块

商品描述/产品说明

产品说明材料：铝制壳体。
钢制压臂。规格：经阳极氧化处理的壳体。

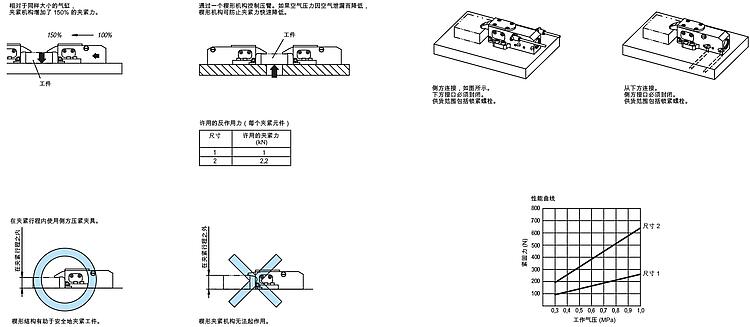

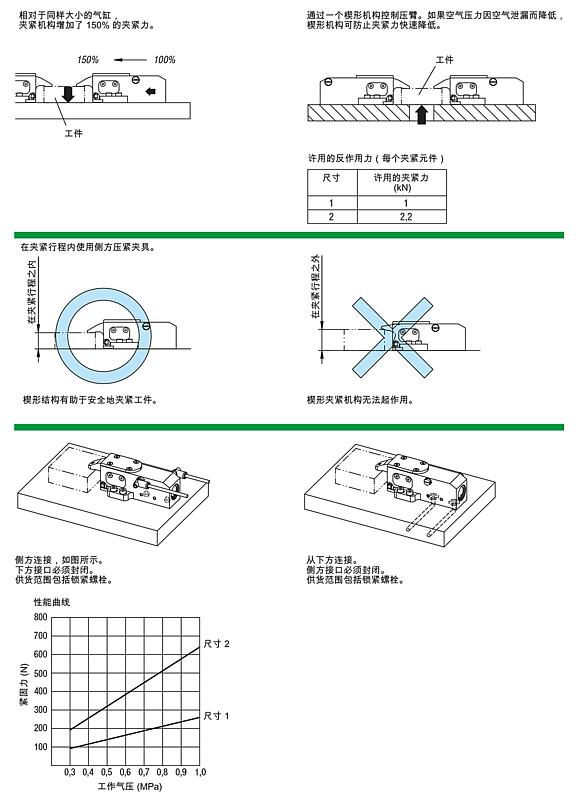

夹紧臂经硬化处理和镀镍处理。提示：气动侧方夹紧块适用于夹紧工件。侧方夹紧块为气动控制。通过压臂较大的摆入角可自如放入或取出工件。以此来保证工件最佳的可操作性。壳体支脚提供通用的组合式形状，可以最佳方式使侧方夹紧块适应待夹紧的工件。侧方夹紧块的压臂内可额外装入光滑面或齿面的自适应球头端面。以此可夹紧坯件或预加工件。
气动侧方夹紧块可额外置于工件的多个位置上，并以一定的顺序夹紧。控制方式通过机床控制或手动控制进行。一般来说，气动夹钳的特色在于它们可由压缩空气来驱动。这减轻了使用者的负担，尤其在夹紧过程频繁的情况下。

夹紧力为 0.5 MPa。根据要求：传感器支架，无传感器。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04624 气动侧方夹紧块

333 kB

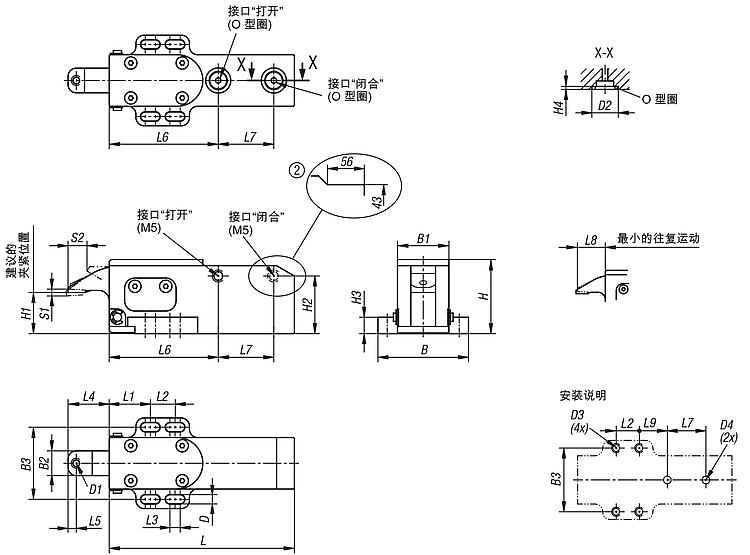

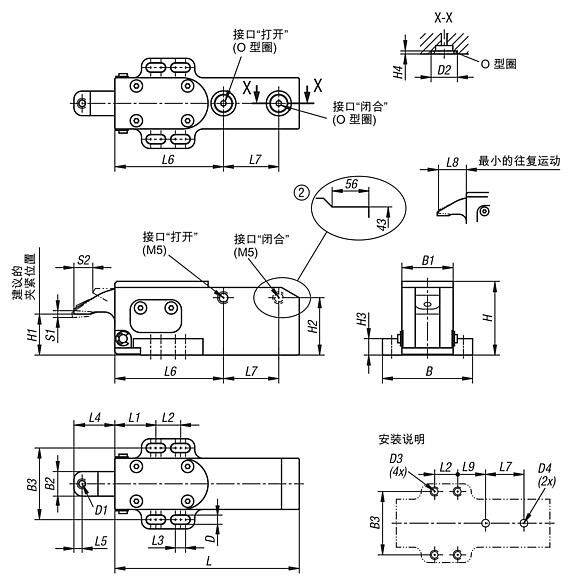

图纸

商品选择/筛选

	1 2	44 65	25 40	12 18	35 53	4,5 6,5	M4 M6	12,2 18	M4 M6	2-4 2-6	36 54	20 30	28 33	8 12	1,9 2,4				Reset
订货号	尺寸	B	B1	B2	B3	D	D1	D2	D3	D4	H	H1	H2	H3	H4	CAD	配件	价格	订购
04624-090	1	44	25	12	35	4,5	M4	12,2	M4	2-4	36	20	28	8	1,9			根据要求
04624-135	2	65	40	18	53	6,5	M6	18	M6	2-6	54	30	33	12	2,4			根据要求

	90 135	20 30	12 20	5 8	20 32	4 6	53 84	27 38	19 30,5	21 34	2 3	9 15	140 320	0,3 - 1,0				Reset
订货号	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	S1 （夹紧行程）	S2	F=夹持力 N	工作压力 MPa	CAD	配件	价格	订购
04624-090	90	20	12	5	20	4	53	27	19	21	2	9	140	0,3 - 1,0			根据要求
04624-135	135	30	20	8	32	6	84	38	30,5	34	3	15	320	0,3 - 1,0			根据要求
