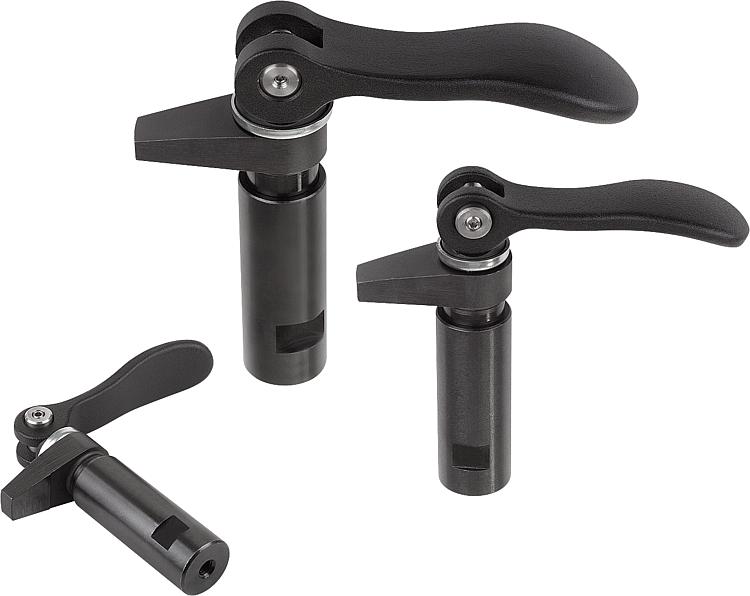

        钩形夹紧块，带凸缘和偏心把手

商品描述/产品说明

产品说明材料：

主体和钩形夹紧块为调质钢。
把手材质为铸铝 EN AC-46200。
压力垫圈材质为塑料 PA 66 GF 35-X，玻璃纤维增强。
轴螺栓、螺柱和垫圈材质为不锈钢 1.4305。

规格：主体和钩形夹紧块经调质和黑色氧化处理。
把手黑色喷漆。
压力垫圈为黑色。
轴螺栓、螺柱和垫圈为亮色。提示：在安装和取出工件的时候可以翻转钩形夹紧块，适用工件从上方装夹的场合。

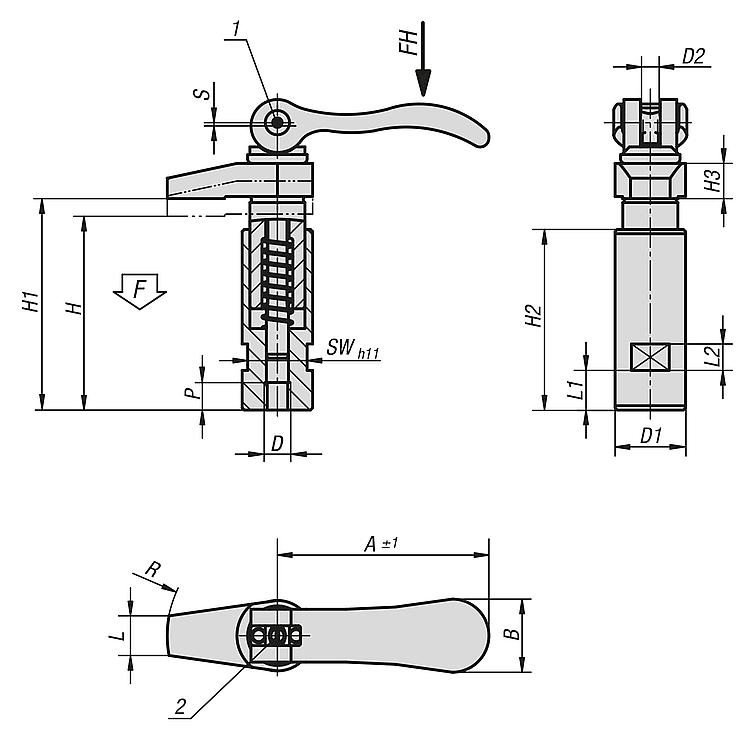

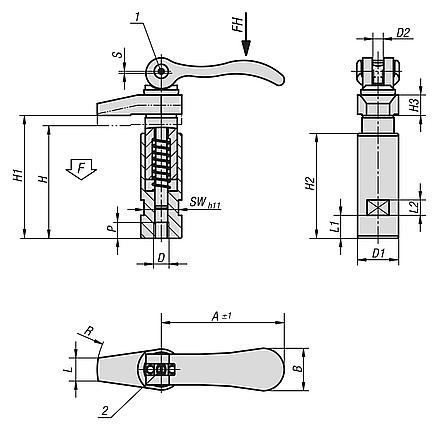

通过双头螺栓的细螺纹可以借助螺栓刀调节精确的夹紧高度。调整后通过锁紧螺栓锁紧。尺寸 S 相当于偏心轮的夹紧行程。图纸提示：

1) 锁紧螺栓螺栓
2) 销栓，用于对锁紧手柄进行精调

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04371 钩形夹紧块，带凸缘和偏心把手

221 kB

图纸

商品选择/筛选

	M6 M8 M10 M12	20 25 32	M6x0,5 M8x0,75	56 72 88	60 79 96	53 67 82	10 12 15	9 12 18	9 13 18	8 10 12	70,4 96	21,5 33,3	8 10 12	30 40 50	17 19 27	1,2 1,5	4 8	120 350				Reset
订货号	D	D1	D2	H	H1	H2	H3	L	L1	L2	A	B	P	R	SW	行程 S	F kN	把手施力 FH N	CAD	配件	价格	订购
04371-106	M6	20	M6x0,5	56	60	53	10	9	9	8	70,4	21,5	8	30	17	1,2	4	120			根据要求
04371-108	M8	20	M6x0,5	56	60	53	10	9	9	8	70,4	21,5	8	30	17	1,2	4	120			根据要求
04371-110	M10	25	M8x0,75	72	79	67	12	12	13	10	96	33,3	10	40	19	1,5	8	350			根据要求
04371-112	M12	32	M8x0,75	88	96	82	15	18	18	12	96	33,3	12	50	27	1,5	8	350			根据要求
