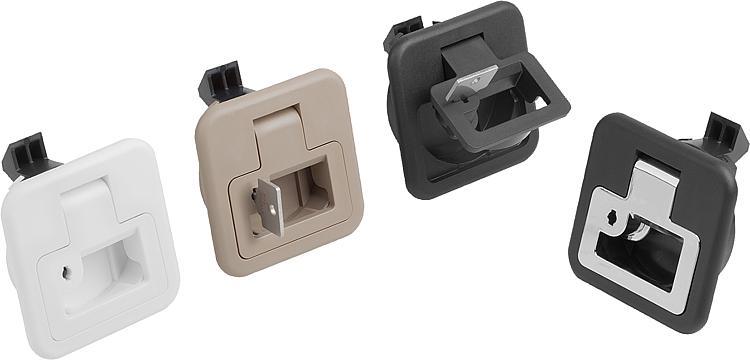

05596-10_A带按钮的塑料弹簧锁，折叠式，A 型，可锁定 |
返回 |
|
|
产品说明材料：PC/ABS。规格：黑色、白色或者米色壳体。
黑色、镀铬、白色或者米色把手。提示：这些弹簧锁设计有嵌入式把手，可嵌入门、活门和护盖中。
提供四种不同的尺寸，适用于不同的门板厚度。通过可锁定的同类产品提高安全性。
预先拧紧的把手可防止噪音。
可燃性（塑料规格）：请参见 UL94-HB 所列。
螺栓拧紧的最大扭矩：2 Nm。使用说明：拉动把手，将锁闩置于打开位置，即可打开门。关紧门后会自动确保锁定。也可从后面操作锁闩。应用：- 汽车行业
- 医疗技术
- 机械制造
- 船舶和造船
- 航天航空
- 家具行业装配：1. 根据图纸制造安装切口。
2. 连接安装支架。

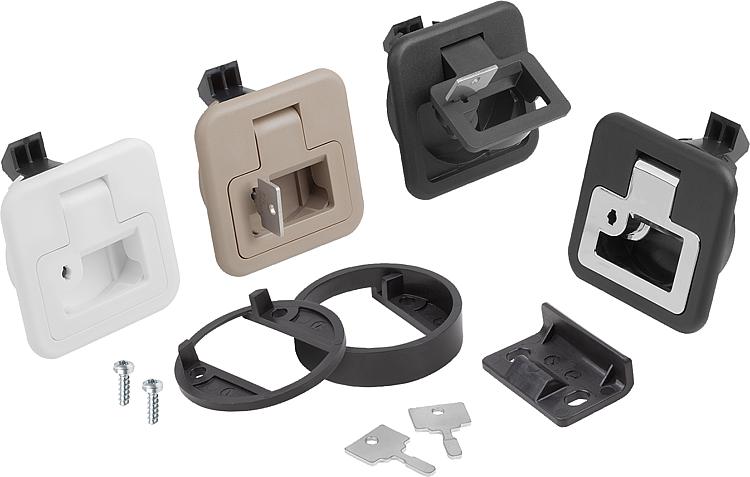

3. 使用安装部件从后侧固定。供货范围安装托架，以及合适的螺栓 (M5) 和安装支架在供货范围内。
这种可锁定的弹簧锁配有 2 把钥匙。
安装支架的螺栓 (M5) 未包含在供货范围内。 图纸提示：1) 门板
2) 框架
3) 把手
4) 安装支架
5) 安装托架高度（请参见表 H7）
6) 安装切口 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 形状类型 | 主体
颜色 | 组件
颜色 | A
| B | B1 | B2 | D
| D1 | D2 | H | H1 | H2 | CAD | 配件 | 价格 | 订购 |
|---|
| 05596-10-2102356000 | A | 可锁定的 | 黑色 | 黑色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 |  | | 根据要求 | | | 05596-10-2107356000 | A | 可锁定的 | 黑色 | 黑色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2112356000 | A | 可锁定的 | 黑色 | 黑色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2117356000 | A | 可锁定的 | 黑色 | 黑色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2102356022 | A | 可锁定的 | 白色 | 白色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2107356022 | A | 可锁定的 | 白色 | 白色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2112356022 | A | 可锁定的 | 白色 | 白色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2117356022 | A | 可锁定的 | 白色 | 白色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2102356033 | A | 可锁定的 | 米色 | 米色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2107356033 | A | 可锁定的 | 米色 | 米色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2112356033 | A | 可锁定的 | 米色 | 米色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2117356033 | A | 可锁定的 | 米色 | 米色 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2102356001 | A | 可锁定的 | 黑色 | 镀铬 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2107356001 | A | 可锁定的 | 黑色 | 镀铬 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2112356001 | A | 可锁定的 | 黑色 | 镀铬 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | | | 05596-10-2117356001 | A | 可锁定的 | 黑色 | 镀铬 | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 根据要求 | |
| 订货号 | 类型 | 组件
颜色 | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | F=夹持力 (N) | 牵引力
F1
N | 温度范围
°C
| S=门板厚度，
单位为 mm | 螺栓 | CAD | 配件 | 价格 | 订购 |
|---|
| 05596-10-2102356000 | A | 黑色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 2-7 | M5X16 | | | 根据要求 | | | 05596-10-2107356000 | A | 黑色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 7-12 | M5X20 | | | 根据要求 | | | 05596-10-2112356000 | A | 黑色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 12-17 | M5X16 | | | 根据要求 | | | 05596-10-2117356000 | A | 黑色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 17-22 | M5X20 | | | 根据要求 | | | 05596-10-2102356022 | A | 白色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 2-7 | M5X16 | | | 根据要求 | | | 05596-10-2107356022 | A | 白色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 7-12 | M5X20 | | | 根据要求 | | | 05596-10-2112356022 | A | 白色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 12-17 | M5X16 | | | 根据要求 | | | 05596-10-2117356022 | A | 白色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 17-22 | M5X20 | | | 根据要求 | | | 05596-10-2102356033 | A | 米色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 2-7 | M5X16 | | | 根据要求 | | | 05596-10-2107356033 | A | 米色 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 7-12 | M5X20 | | | 根据要求 | | | 05596-10-2112356033 | A | 米色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 12-17 | M5X16 | | | 根据要求 | | | 05596-10-2117356033 | A | 米色 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 17-22 | M5X20 | | | 根据要求 | | | 05596-10-2102356001 | A | 镀铬 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 2-7 | M5X16 | | | 根据要求 | | | 05596-10-2107356001 | A | 镀铬 | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 7-12 | M5X20 | | | 根据要求 | | | 05596-10-2112356001 | A | 镀铬 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 12-17 | M5X16 | | | 根据要求 | | | 05596-10-2117356001 | A | 镀铬 | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 bis 60 | 17-22 | M5X20 | | | 根据要求 | |
|
|
