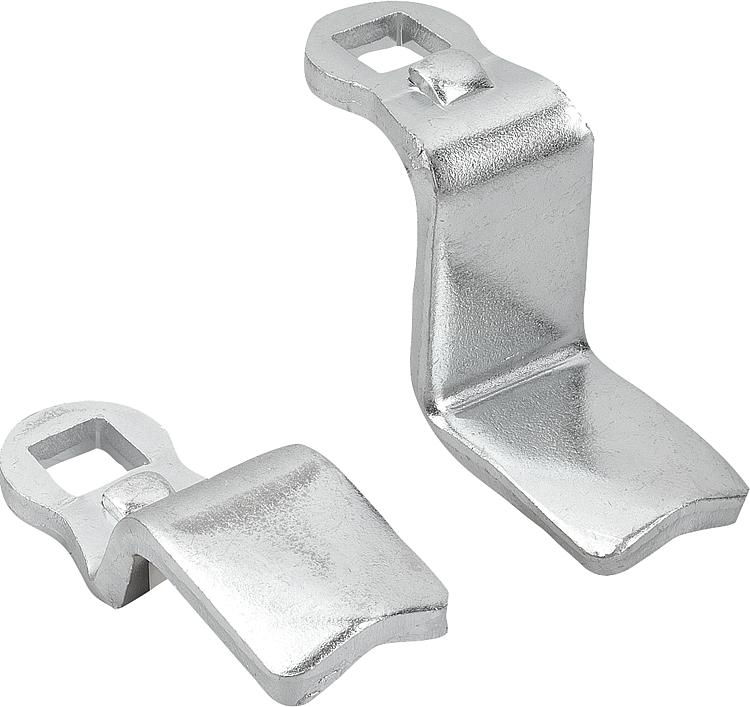

        钢制旋转锁销的舌簧

商品描述/产品说明

产品说明材料：钢制。规格：镀锌。附件：聚酰胺旋转锁销 05567。
锌制旋转锁销，长型 05568。
旋转锁销，带 T 型把手 05572。
旋转锁销，带 L 型把手 05573。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05569 钢制旋转锁销的舌簧

217 kB

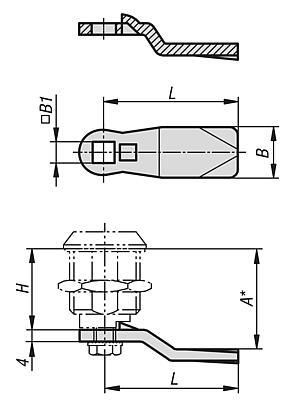

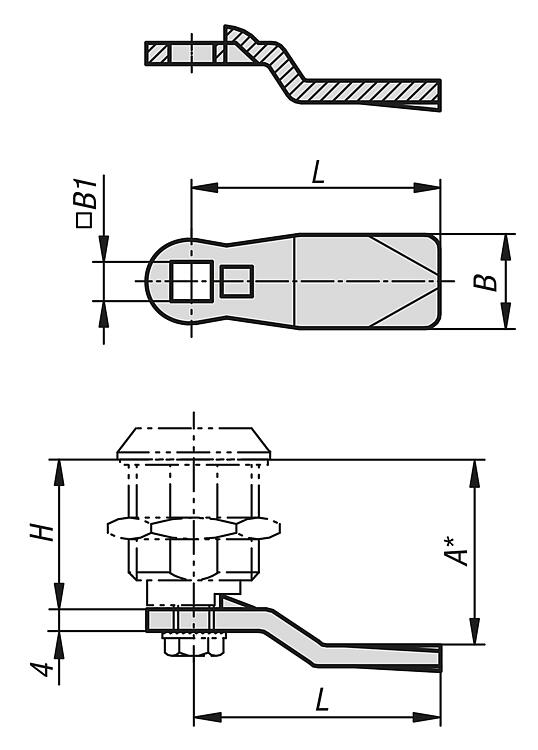

图纸

商品选择/筛选

	钢制	19,5	8,1	16 18 20 22 24 4 6 8 10 12 14 26 28 30 32 34 36 38 40 42	28 30 32 34 36 16 18 20 22 24 26 38 40 42 44 46 48 50 52 54	38 40 42 44 46 26 28 30 32 34 36 48 50 52 54 56 58 60 62 64	48 50 52 54 56 36 38 40 42 44 46 58 60 62 64 66 68 70 72 74	35 45				Reset
订货号	主体材料	B	B1	A 壳体长度 H=18	A 壳体长度 H=30	A 壳体长度 H=40	A 壳体长度 H=50	L	CAD	配件	价格	订购
05569-135X160	钢制	19,5	8,1	16	28	38	48	35			根据要求
05569-135X180	钢制	19,5	8,1	18	30	40	50	35			根据要求
05569-135X200	钢制	19,5	8,1	20	32	42	52	35			根据要求
05569-135X220	钢制	19,5	8,1	22	34	44	54	35			根据要求
05569-135X240	钢制	19,5	8,1	24	36	46	56	35			根据要求
05569-145X040	钢制	19,5	8,1	4	16	26	36	45			根据要求
05569-145X060	钢制	19,5	8,1	6	18	28	38	45			根据要求
05569-145X080	钢制	19,5	8,1	8	20	30	40	45			根据要求
05569-145X100	钢制	19,5	8,1	10	22	32	42	45			根据要求
05569-145X120	钢制	19,5	8,1	12	24	34	44	45			根据要求
05569-145X140	钢制	19,5	8,1	14	26	36	46	45			根据要求
05569-145X160	钢制	19,5	8,1	16	28	38	48	45			根据要求
05569-145X180	钢制	19,5	8,1	18	30	40	50	45			根据要求
05569-145X200	钢制	19,5	8,1	20	32	42	52	45			根据要求
05569-145X220	钢制	19,5	8,1	22	34	44	54	45			根据要求
05569-145X240	钢制	19,5	8,1	24	36	46	56	45			根据要求
05569-145X260	钢制	19,5	8,1	26	38	48	58	45			根据要求
05569-145X280	钢制	19,5	8,1	28	40	50	60	45			根据要求
05569-145X300	钢制	19,5	8,1	30	42	52	62	45			根据要求
05569-145X320	钢制	19,5	8,1	32	44	54	64	45			根据要求
05569-145X340	钢制	19,5	8,1	34	46	56	66	45			根据要求
05569-145X360	钢制	19,5	8,1	36	48	58	68	45			根据要求
05569-145X380	钢制	19,5	8,1	38	50	60	70	45			根据要求
05569-145X400	钢制	19,5	8,1	40	52	62	72	45			根据要求
05569-145X420	钢制	19,5	8,1	42	54	64	74	45			根据要求
