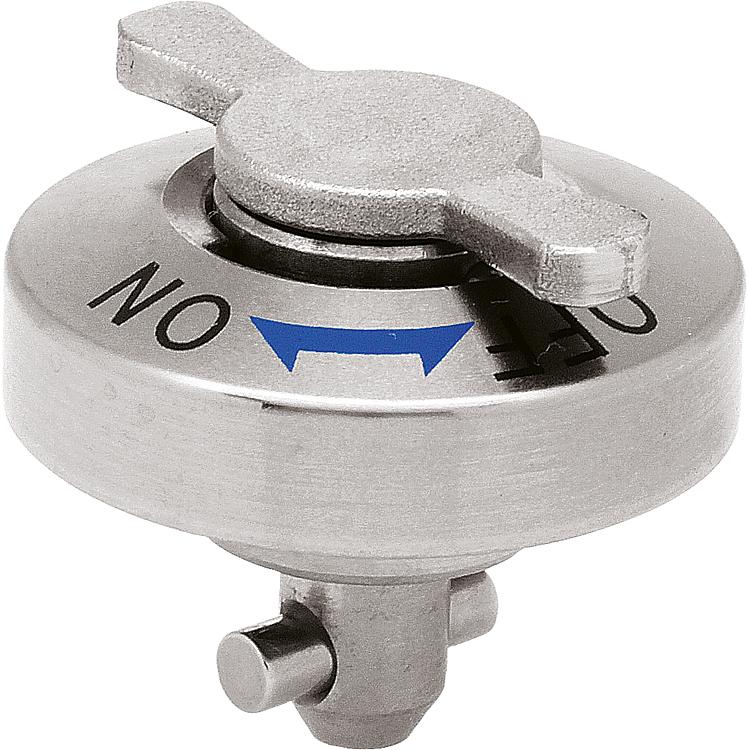

        平头旋转夹紧装置

商品描述/产品说明

产品说明材料：不钢制壳体。
不锈钢套筒。
不锈钢顶销。
不锈钢旋钮。规格：壳体，亮色。
套筒，镀镍。
顶销，亮色。
不锈钢旋钮，亮色。提示：随供了固定螺栓 M2 或 M3。
安装方式 1，用于板厚 6 mm 或 12 mm。
安装方式 2，用于板厚 12 至 20 mm。

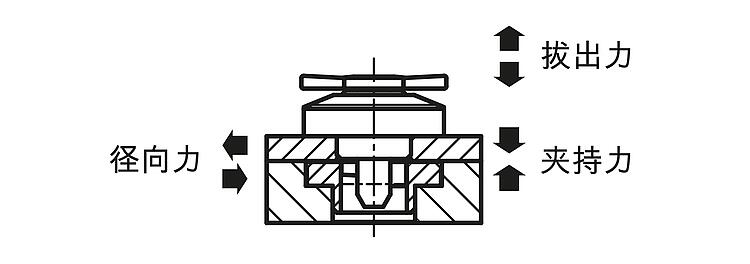

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。
附件：夹紧板 05592图纸提示：

1) 板

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05591 平头旋转夹紧装置

368 kB

技术说明

254 kB

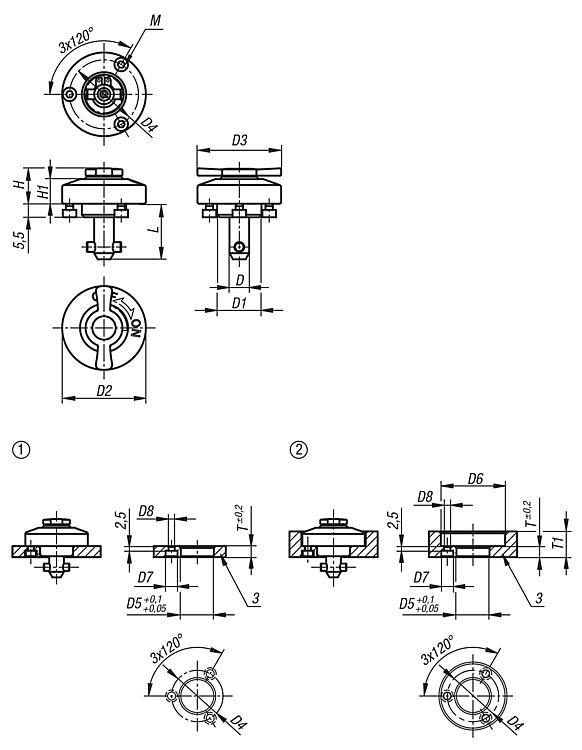

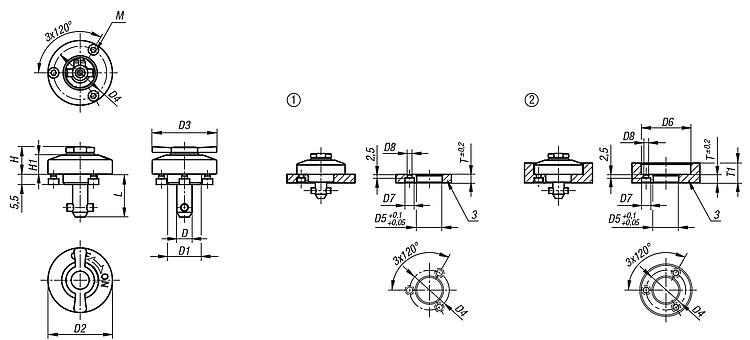

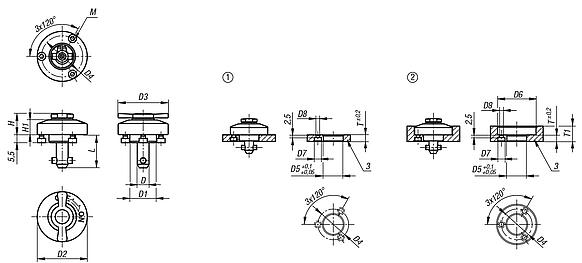

图纸

商品选择/筛选

	5 8	14 18	25 34	20 32	21 28	11,5 15,4	6,5 10	15,5 17 23	M2x3 M3x4	14 18	26 35	4,4 6,5	2,4 3,4	6 12	6-10 6-14 12-20	60 90	60 90	1,8 3,2	1,2 2,6	≤200 °C				Reset
订货号	D	D1	D2	D3	D4	H	H1	L	M	D5	D6	D7	D8	T	T1	夹持力 N	夹紧力 N	径向力 kN	拔出力 F kN	工作温度	CAD	配件	价格	订购
05591-5162	5	14	25	20	21	11,5	6,5	15,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C			根据要求
05591-8172	8	18	34	32	28	15,4	10	17	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C			根据要求
05591-8232	8	18	34	32	28	15,4	10	23	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C			根据要求
