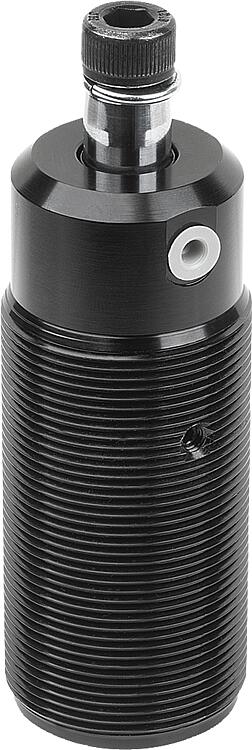

        气动转角夹可拧紧

商品描述/产品说明

产品说明材料：铝制基体。
钢制活塞。规格：经黑色阳极氧化处理的主体。
活塞经镀硬铬处理。提示：气动旋入式转角夹具用在夹紧力要求不高或夹紧点必须确保可以自由装入和取出工件的情况。
根据构造，装配可节省空间。借助螺纹，转角夹具可调整高度，适合在夹具中进行嵌入式安装。

由于夹紧装置的双重功能，活塞可借助压力向上和向下移动。

转角夹具的总行程由旋转行程和夹紧行程组成。夹紧过程开始时，夹紧臂向下进行 90° 旋转行程运动。在这项运动后，夹紧行程呈线性向下。工件只能通过夹紧行程进行夹紧。

转角气缸的回转动作不能与其他部件干涉。F1 = 气压 6 bar 下提供的最大工作压力。

可通过符合 DIN 70852 (07590-05) 的开槽螺母或螺纹法兰 (05610-20) 固定旋入式转角夹具。

转角夹具只能用油性空气运行。

提供固定夹紧臂的螺栓及垫片（附件）。

夹紧臂、开槽螺母和螺纹法兰不在供货范围内。附件：05620 转角夹具压臂。
07590-05 开槽螺母 DIN 70852。

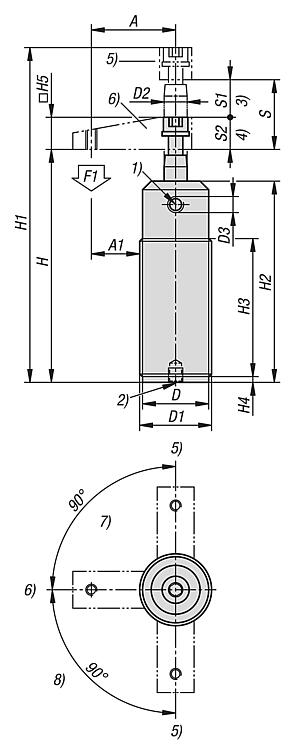

05610-20 螺纹法兰。图纸提示：

1) 夹紧
2) 放松
3) 旋转行程
4) 夹紧行程
5) 放松的
6) 夹紧的
7) 向左旋转
8) 向右旋转

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05610-05 气动转角夹可拧紧

323 kB

图纸

商品选择/筛选

	12 16 20 25 32 40 50 63	拧紧	右摆左摆	35 41 48 50 60 70 80 90	22,5 26 30,5 30 35 42,5 47,5 50	22,5 27,5 32,5 38 48 53 62 77	M25X1,5 M30x1,5 M35x1,5 M40x1,5 M50x1,5 M55X1,5 M65X1,5 M80X1,5	8 12 14 16 20	M5 G1/8	M5 M8 M10				Reset
订货号	尺寸	类型 2	形状类型	A	A1	D	D1	D2	D3	D4	CAD	配件	价格	订购
05610-05-112	12	拧紧	右摆	35	22,5	22,5	M25X1,5	8	M5	M5			根据要求
05610-05-116	16	拧紧	右摆	41	26	27,5	M30x1,5	8	M5	M5			根据要求
05610-05-120	20	拧紧	右摆	48	30,5	32,5	M35x1,5	12	M5	M8			根据要求
05610-05-125	25	拧紧	右摆	50	30	38	M40x1,5	14	M5	M8			根据要求
05610-05-132	32	拧紧	右摆	60	35	48	M50x1,5	16	G1/8	M8			根据要求
05610-05-140	40	拧紧	右摆	70	42,5	53	M55X1,5	16	G1/8	M8			根据要求
05610-05-150	50	拧紧	右摆	80	47,5	62	M65X1,5	20	G1/8	M10			根据要求
05610-05-163	63	拧紧	右摆	90	50	77	M80X1,5	20	G1/8	M10			根据要求
05610-05-212	12	拧紧	左摆	35	22,5	22,5	M25X1,5	8	M5	M5			根据要求
05610-05-216	16	拧紧	左摆	41	26	27,5	M30x1,5	8	M5	M5			根据要求
05610-05-220	20	拧紧	左摆	48	30,5	32,5	M35x1,5	12	M5	M8			根据要求
05610-05-225	25	拧紧	左摆	50	30	38	M40x1,5	14	M5	M8			根据要求
05610-05-232	32	拧紧	左摆	60	35	48	M50x1,5	16	G1/8	M8			根据要求
05610-05-240	40	拧紧	左摆	70	42,5	53	M55X1,5	16	G1/8	M8			根据要求
05610-05-250	50	拧紧	左摆	80	47,5	62	M65X1,5	20	G1/8	M10			根据要求
05610-05-263	63	拧紧	左摆	90	50	77	M80X1,5	20	G1/8	M10			根据要求

	74,9 75 90,5 73 83 87 92 98	104,5 108,5 136,5 118 132 136 148 153	70 85,1 79 83 87 92	48 63,1 35 40 45 50 56	2 12 15	12 16 19 25,4	9 12 13 14 16	8,6 8,5 15 13 14 16	17,6 17,5 27 26 28 30 32	40 90 120 210 370 650 1020 1720				Reset
订货号	H	H1	H2	H3	H4	H5	S1	S2	行程 S	F1 N	CAD	配件	价格	订购
05610-05-112	74,9	104,5	70	48	2	12	9	8,6	17,6	40			根据要求
05610-05-116	75	108,5	70	48	2	16	9	8,5	17,5	90			根据要求
05610-05-120	90,5	136,5	85,1	63,1	2	19	12	15	27	120			根据要求
05610-05-125	73	118	70	35	12	16	13	13	26	210			根据要求
05610-05-132	83	132	79	40	15	19	14	14	28	370			根据要求
05610-05-140	87	136	83	45	15	19	14	16	30	650			根据要求
05610-05-150	92	148	87	50	15	25,4	16	16	32	1020			根据要求
05610-05-163	98	153	92	56	15	25,4	16	14	30	1720			根据要求
05610-05-212	74,9	104,5	70	48	2	12	9	8,6	17,6	40			根据要求
05610-05-216	75	108,5	70	48	2	16	9	8,5	17,5	90			根据要求
05610-05-220	90,5	136,5	85,1	63,1	2	19	12	15	27	120			根据要求
05610-05-225	73	118	70	35	12	16	13	13	26	210			根据要求
05610-05-232	83	132	79	40	15	19	14	14	28	370			根据要求
05610-05-240	87	136	83	45	15	19	14	16	30	650			根据要求
05610-05-250	92	148	87	50	15	25,4	16	16	32	1020			根据要求
05610-05-263	98	153	92	56	15	25,4	16	14	30	1720			根据要求
