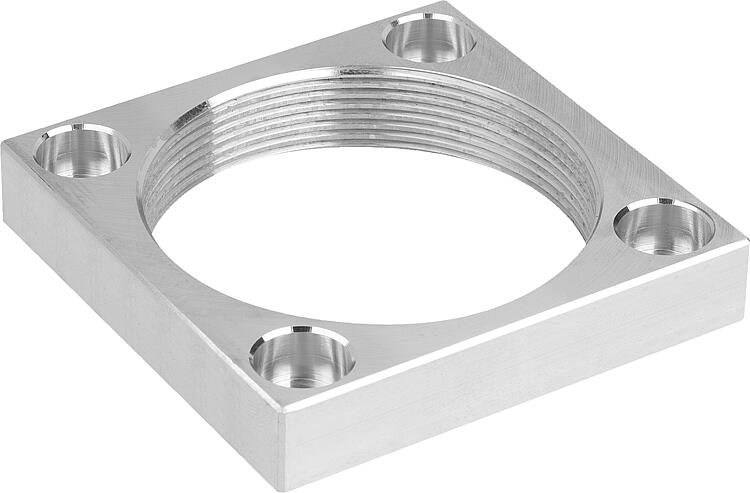

        铝制螺纹法兰

商品描述/产品说明

产品说明材料：铝制。提示：铝制螺纹法兰可用作转角夹具的旋入螺纹。

螺纹法兰上的安装孔与带有法兰的气动旋入式转角夹具 (05610-10) 和带有法兰的气动旋入式杠杆夹紧装置 (05609) 的尺寸相同。

可用夹具上的开槽螺母进行对抗使用。优点：无需在夹具的安装板上切割额外的螺纹。附件：05609 气动杠杆夹，用法兰拧入。
05610-05 气动摆动夹，可旋拧。
05610-10 气动摆动夹，用法兰拧入。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05610-20 铝制螺纹法兰

196 kB

图纸

商品选择/筛选

	12 16 20 25 32 40 50 63	35 40 45 50 60 65 75 88	24 29 32 37 45 50 58 70	M25x1,5 M30x1,5 M35x1,5 M40x1,5 M50x1,5 M55x1,5 M65x1,5 M80x1,5	8 9 11 13	4,5 5,5 6,5 8,5	8 9 12 15	5 6 7 9				Reset
订货号	尺寸	B	B1	D	D1	D2	H	H1	CAD	配件	价格	订购
05610-20-12	12	35	24	M25x1,5	8	4,5	8	5			根据要求
05610-20-16	16	40	29	M30x1,5	8	4,5	8	5			根据要求
05610-20-20	20	45	32	M35x1,5	9	5,5	9	6			根据要求
05610-20-25	25	50	37	M40x1,5	9	5,5	9	6			根据要求
05610-20-32	32	60	45	M50x1,5	11	6,5	12	7			根据要求
05610-20-40	40	65	50	M55x1,5	11	6,5	12	7			根据要求
05610-20-50	50	75	58	M65x1,5	13	8,5	15	9			根据要求
05610-20-63	63	88	70	M80x1,5	13	8,5	15	9			根据要求
