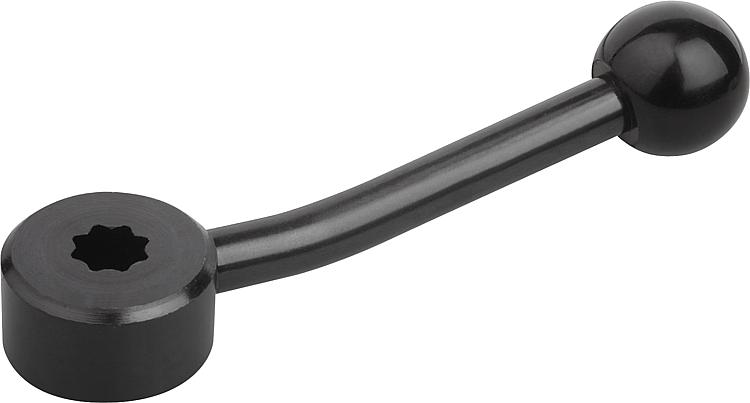

锁紧把手内星

产品
- 产品概览
  - 灵活的标准件系统
    - 操作部件
      - 夹紧手柄和锁紧手柄
        锁紧把手
        锁紧把手内星

商品描述/产品说明

产品说明材料：强度 5.8 的钢制部件
手柄球，热固塑料 PF 31，黑色。规格：黑色氧化处理。提示：锁紧手柄可用于简单的夹紧任务和开关操作。
需要足够的操作空间，保证控制手柄能够旋转 360°。
带内星的规格，设计为转动每格 45°。根据要求：其他内螺纹、定位孔和内星。
尺寸“A”可按照需要提供其他长度，但需另行支付费用。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06342_IS 锁紧把手内星

149 kB

图纸

商品选择/筛选

订货号	固定方式	SW	A=手柄长度	A1	D	D1	D2	H	H1	H2	价格
06342-305	内星	5,5	75	15	25	8	20	14	22	8,5	根据要求
06342-307	内星	7	75	15	25	8	20	14	22	8,5	根据要求
06342-309	内星	9	100	15	33	10	25	17	27	10	根据要求
06342-311	内星	11	100	15	33	10	25	17	27	10	根据要求
06342-314	内星	14	128	15	41	12	30	20	36	11,5	根据要求
06342-319	内星	19	128	15	41	12	30	20	36	11,5	根据要求
