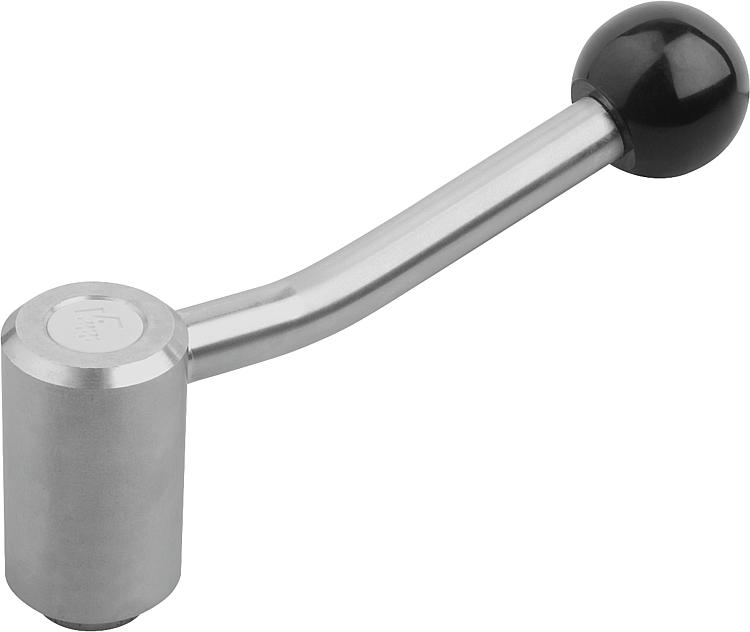

06371_20锁紧把手 不锈钢，内螺纹，20 度 |
返回 |
|
|
产品说明材料：金属件不锈钢 1.4305。
塑料手柄球，黑色。 规格：不锈钢制部件，亮色。
手柄球经抛光处理。根据要求：其他内螺纹和特殊类型。
尺寸“H1” 和“A”可按照需要提供其他长度，但需另行支付费用。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | X | T | A | A2 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | 齿数
| CAD | 配件 | 价格 | 订购 |
|---|
| 06371-1081 | 20° | M8 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 |  | | 根据要求 | | | 06371-1101 | 20° | M10 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | | | 根据要求 | | | 06371-2101 | 20° | M10 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 根据要求 | | | 06371-2121 | 20° | M12 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 根据要求 | | | 06371-3121 | 20° | M12 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 根据要求 | | | 06371-3161 | 20° | M16 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 根据要求 | | | 06371-4161 | 20° | M16 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 根据要求 | | | 06371-4201 | 20° | M20 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 根据要求 | |
|
|
