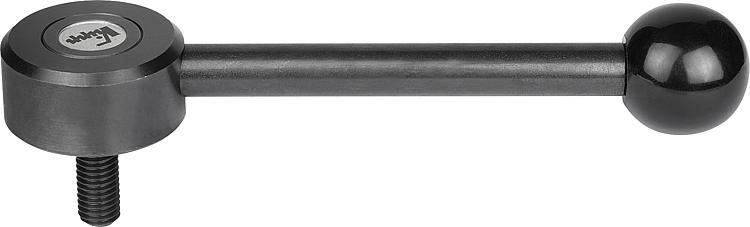

        锁紧把手外螺纹，0 度

商品描述/产品说明

产品说明材料：钢制部件强度5.8。
塑料手柄球，黑色。规格：黑色氧化处理。根据要求：其他外螺纹、螺栓长度和特殊类型。
尺寸“H1”和“A”可按照需要提供其他长度，但需另行支付费用。图纸提示：

1) 平端 DIN EN ISO 4753

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06400_0 锁紧把手外螺纹，0 度

130 kB

图纸

商品选择/筛选

订货号	类型	尺寸	X	L	A	D	D1	D2	D3	H	H1	H2	H3	齿数	价格
06400-1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	根据要求
06400-2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	根据要求
06400-3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	根据要求
06400-3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	根据要求
