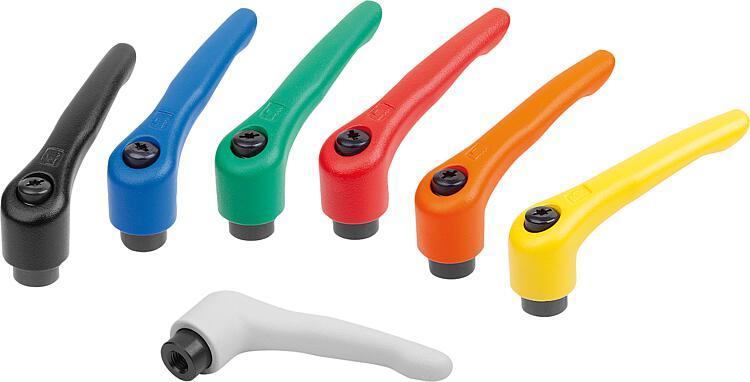

        带内螺纹的钢制锁紧手柄，钢制螺纹嵌入件经氧化处理, 公制

商品描述/产品说明

查看/筛选所有商品

产品说明材料：1.0401 材质的把手。
其他强度等级 5.8 的钢制部件。规格：把手经塑料涂层。
钢制部件经黑色氧化。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06442 带内螺纹的钢制锁紧手柄，钢制螺纹嵌入件经氧化处理, 公制

278 kB

图片（总概述）

带内螺纹的钢制锁紧手柄，缎面抛光

更多信息

图纸

商品选择/筛选

订货号	主体颜色	主体表面	尺寸	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	价格
06442-1041	RAL 9005 黑色	亚光处理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-1051	RAL 9005 黑色	亚光处理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-1061	RAL 9005 黑色	亚光处理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-2061	RAL 9005 黑色	亚光处理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-2081	RAL 9005 黑色	亚光处理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-3081	RAL 9005 黑色	亚光处理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-3101	RAL 9005 黑色	亚光处理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-4101	RAL 9005 黑色	亚光处理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-4121	RAL 9005 黑色	亚光处理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-5121	RAL 9005 黑色	亚光处理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-5161	RAL 9005 黑色	亚光处理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求

带内螺纹的钢制锁紧手柄，哑光纹理

更多信息

图纸

商品选择/筛选

订货号	主体颜色	主体表面	尺寸	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	价格
06442-104181	黑色 RAL 9005	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104182	橙色 RAL 2004	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104183	黄色 RAL 1021	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104184	红色 RAL 3020	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104185	灰色 RAL 6032	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104186	蓝色 RAL 5017	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-104187	灰色 RAL 7035	哑光纹理	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105181	黑色 RAL 9005	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105182	橙色 RAL 2004	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105183	黄色 RAL 1021	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105184	红色 RAL 3020	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105185	灰色 RAL 6032	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105186	蓝色 RAL 5017	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-105187	灰色 RAL 7035	哑光纹理	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106181	黑色 RAL 9005	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106182	橙色 RAL 2004	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106183	黄色 RAL 1021	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106184	红色 RAL 3020	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106185	灰色 RAL 6032	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106186	蓝色 RAL 5017	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-106187	灰色 RAL 7035	哑光纹理	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	根据要求
06442-206181	黑色 RAL 9005	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206182	橙色 RAL 2004	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206183	黄色 RAL 1021	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206184	红色 RAL 3020	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206185	灰色 RAL 6032	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206186	蓝色 RAL 5017	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-206187	灰色 RAL 7035	哑光纹理	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208181	黑色 RAL 9005	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208182	橙色 RAL 2004	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208183	黄色 RAL 1021	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208184	红色 RAL 3020	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208185	灰色 RAL 6032	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208186	蓝色 RAL 5017	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-208187	灰色 RAL 7035	哑光纹理	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	根据要求
06442-308181	黑色 RAL 9005	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308182	橙色 RAL 2004	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308183	黄色 RAL 1021	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308184	红色 RAL 3020	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308185	灰色 RAL 6032	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308186	蓝色 RAL 5017	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-308187	灰色 RAL 7035	哑光纹理	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310181	黑色 RAL 9005	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310182	橙色 RAL 2004	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310183	黄色 RAL 1021	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310184	红色 RAL 3020	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310185	灰色 RAL 6032	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310186	蓝色 RAL 5017	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-310187	灰色 RAL 7035	哑光纹理	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	根据要求
06442-410181	黑色 RAL 9005	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410182	橙色 RAL 2004	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410183	黄色 RAL 1021	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410184	红色 RAL 3020	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410185	灰色 RAL 6032	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410186	蓝色 RAL 5017	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-410187	灰色 RAL 7035	哑光纹理	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412181	黑色 RAL 9005	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412182	橙色 RAL 2004	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412183	黄色 RAL 1021	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412184	红色 RAL 3020	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412185	灰色 RAL 6032	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412186	蓝色 RAL 5017	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-412187	灰色 RAL 7035	哑光纹理	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	根据要求
06442-512181	黑色 RAL 9005	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512182	橙色 RAL 2004	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512183	黄色 RAL 1021	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512184	红色 RAL 3020	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512185	灰色 RAL 6032	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512186	蓝色 RAL 5017	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-512187	灰色 RAL 7035	哑光纹理	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516181	黑色 RAL 9005	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516182	橙色 RAL 2004	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516183	黄色 RAL 1021	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516184	红色 RAL 3020	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516185	灰色 RAL 6032	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516186	蓝色 RAL 5017	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
06442-516187	灰色 RAL 7035	哑光纹理	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	根据要求
