        棘轮扳手

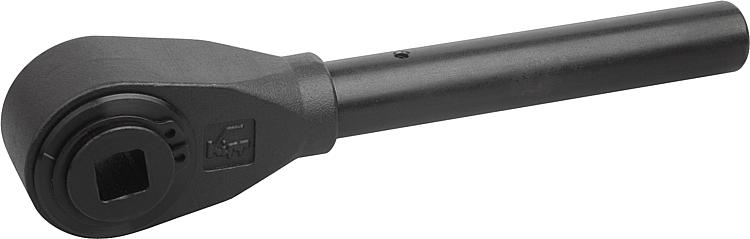

        棘轮扳手内四角

商品描述/产品说明

产品说明材料：调质钢外壳、夹紧螺母和夹紧销为易切削钢材质，经渗碳处理。规格：发黑。
额外支付费用，还可提供亚光或者高光泽镀铬型。提示：夹紧把手 A（棘轮结构）为标准规格：
用于在有限的夹紧空间内进行夹紧和松开，用在操作空间宽裕的场合。旋转手柄 180°，切换旋紧方向。

夹紧销 B，特殊类型：
用于在有限的夹紧空间内进行夹紧和松开，用在操作空间狭窄的场合。切换旋紧方向时不需要旋转手柄。拔出手柄才可切换到下一卡槽。

夹紧器带定位孔 Ø H7，带键槽，DIN 6885 Bl. 1根据要求：其他内螺纹、定位孔和内四角。
可提供各级别特殊长度的尺寸“A”，但需要另行支付费用。
特殊类型：夹紧把手 B。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06470_IV 棘轮扳手内四角

191 kB

图纸

商品选择/筛选

订货号	固定方式	SW	尺寸	A=手柄长度	A2	D	D1	D2	D3	D4	H	H1	H2	H3	棘轮齿数	价格
06470-510	内四角	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	根据要求
06470-512	内四角	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	根据要求
06470-513	内四角	13	2	180	54	27	38	20	26	43	38	6	19	4	8	根据要求
06470-514	内四角	14	2	180	54	27	38	20	26	43	38	6	19	4	8	根据要求
06470-517	内四角	17	3	230	70	35	45	24	30	51	42	6	21	4	8	根据要求
06470-519	内四角	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	根据要求
06470-520	内四角	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	根据要求
06470-522	内四角	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	根据要求
06470-524	内四角	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	根据要求
06470-530	内四角	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	根据要求
06470-532	内四角	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	根据要求
