        棘轮扳手

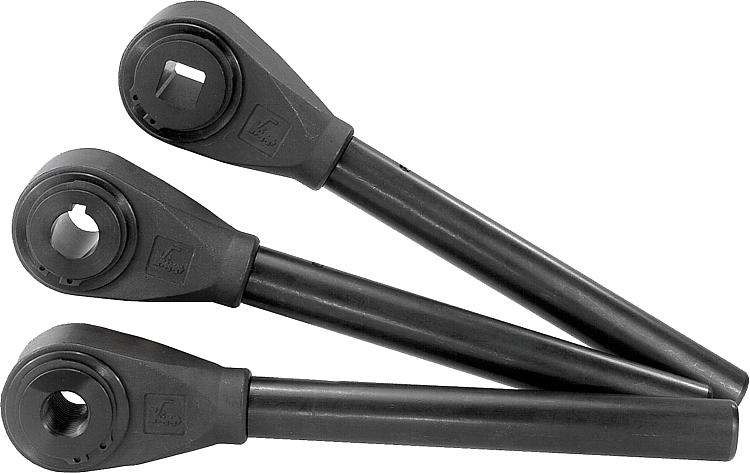

商品描述/产品说明

查看/筛选所有商品

产品说明材料：调质钢外壳、夹紧螺母和夹紧销为易切削钢材质，经渗碳处理。规格：发黑。
额外支付费用，还可提供亚光或者高光泽镀铬型。提示：夹紧把手 A（棘轮结构）为标准规格：

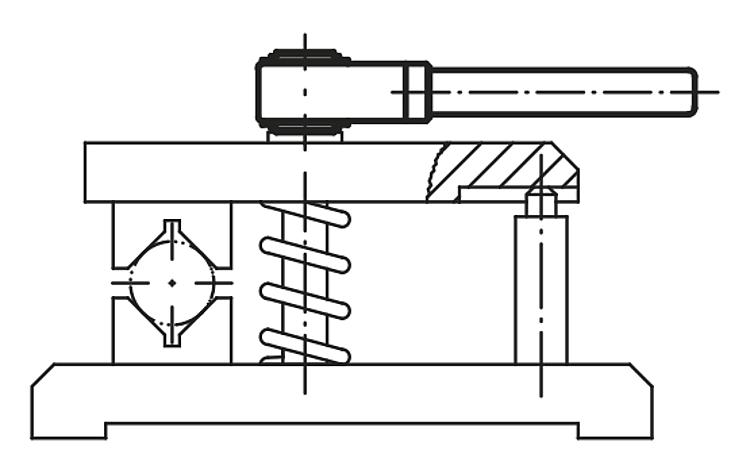

用于在有限的夹紧空间内进行夹紧和松开，用在操作空间宽裕的场合。旋转手柄 180°，切换旋紧方向。

夹紧销 B，特殊类型：
用于在有限的夹紧空间内进行夹紧和松开，用在操作空间狭窄的场合。切换旋紧方向时不需要旋转手柄。拔出手柄才可切换到下一卡槽。

夹紧器带定位孔 Ø H7，带键槽，DIN 6885 Bl. 1根据要求：其他内螺纹、定位孔和内四角。
可提供各级别特殊长度的尺寸“A”，但需要另行支付费用。
特殊类型：夹紧把手 B。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06470 棘轮扳手

275 kB

图片（总概述）

棘轮扳手内螺纹

更多信息

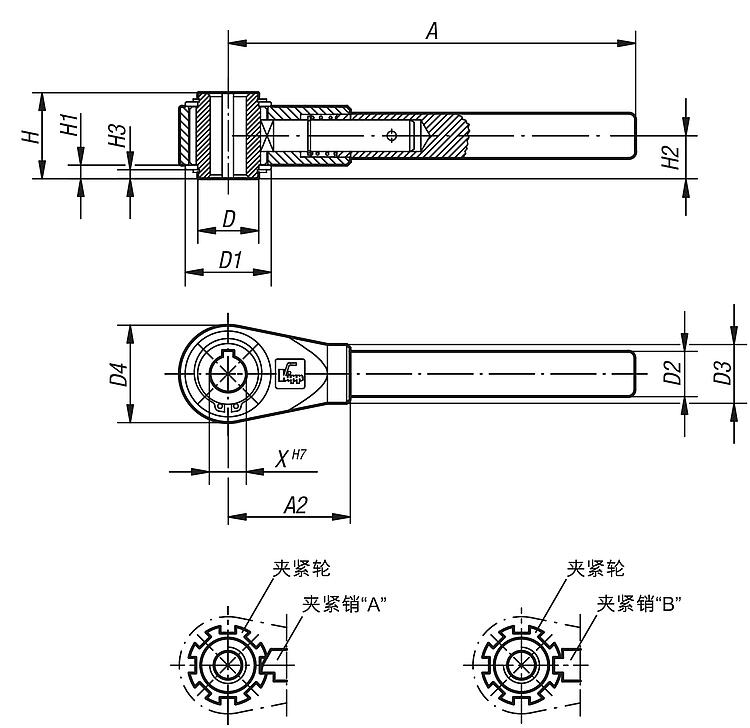

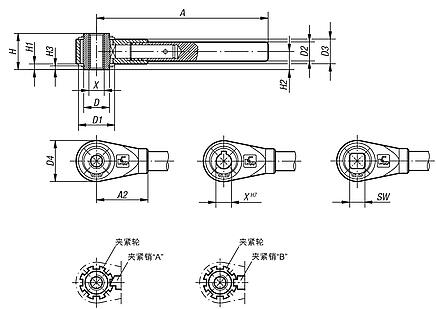

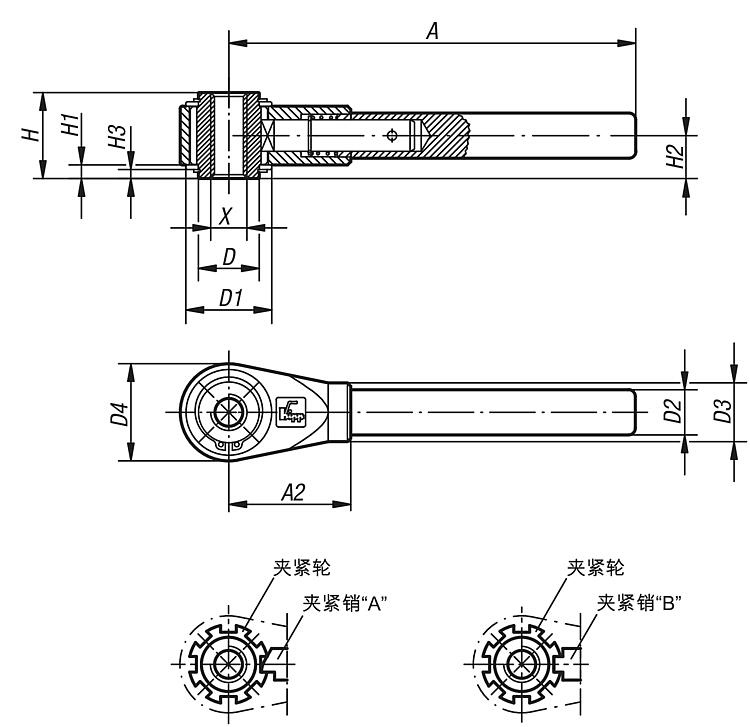

图纸

商品选择/筛选

	内螺纹	1 2 3 4 5	M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42	150 180 230 300 400	48 54 70 80 110	22 27 35 42 60	33 38 45 56 75	17 20 24 28 32	22 26 30 35 38	36 43 51 61 82	31 38 42 47 53	4,5 6 7,5	15,5 19 21 23,5 26,5	3 4 5	7 8 9 11				Reset
订货号	固定方式	尺寸	X	A=手柄长度	A2	D	D1	D2	D3	D4	H	H1	H2	H3	棘轮齿数	CAD	配件	价格	订购
06470-310	内螺纹	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7			根据要求
06470-312	内螺纹	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7			根据要求
06470-314	内螺纹	2	M14	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-316	内螺纹	2	M16	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-318	内螺纹	3	M18	230	70	35	45	24	30	51	42	6	21	4	8			根据要求
06470-320	内螺纹	3	M20	230	70	35	45	24	30	51	42	6	21	4	8			根据要求
06470-322	内螺纹	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-324	内螺纹	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-327	内螺纹	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-330	内螺纹	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求
06470-336	内螺纹	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求
06470-342	内螺纹	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求

棘轮扳手定位孔

更多信息

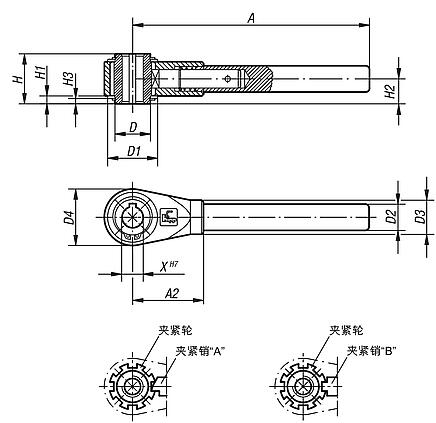

图纸

商品选择/筛选

	带开槽的定位孔	1 2 3 4 5	12 14 15 16 18 20 22 25 27 30 36	150 180 230 300 400	48 54 70 80 110	22 27 35 42 60	33 38 45 56 75	17 20 24 28 32	22 26 30 35 38	36 43 51 61 82	31 38 42 47 53	4,5 6 7,5	15,5 19 21 23,5 26,5	3 4 5	7 8 9 11				Reset
订货号	固定方式	尺寸	X	A=手柄长度	A2	D	D1	D2	D3	D4	H	H1	H2	H3	棘轮齿数	CAD	配件	价格	订购
06470-412	带开槽的定位孔	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7			根据要求
06470-414	带开槽的定位孔	2	14	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-415	带开槽的定位孔	2	15	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-416	带开槽的定位孔	2	16	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-418	带开槽的定位孔	3	18	230	70	35	45	24	30	51	42	6	21	4	8			根据要求
06470-420	带开槽的定位孔	3	20	230	70	35	45	24	30	51	42	6	21	4	8			根据要求
06470-422	带开槽的定位孔	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-425	带开槽的定位孔	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-427	带开槽的定位孔	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-430	带开槽的定位孔	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求
06470-436	带开槽的定位孔	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求

棘轮扳手内四角

更多信息

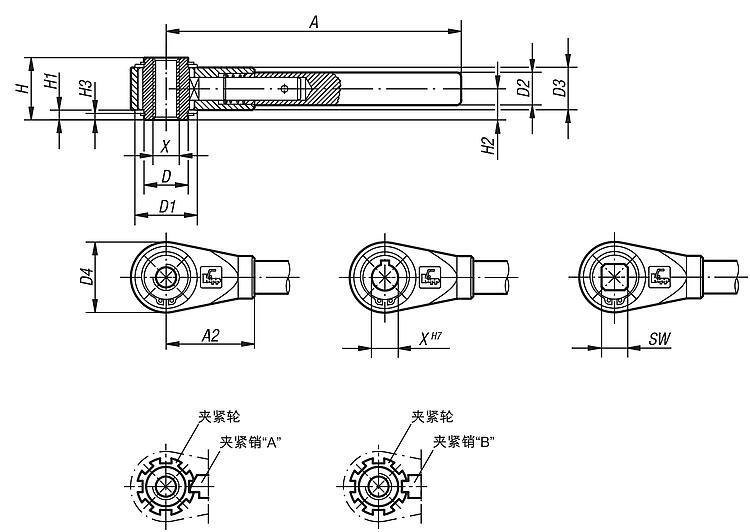

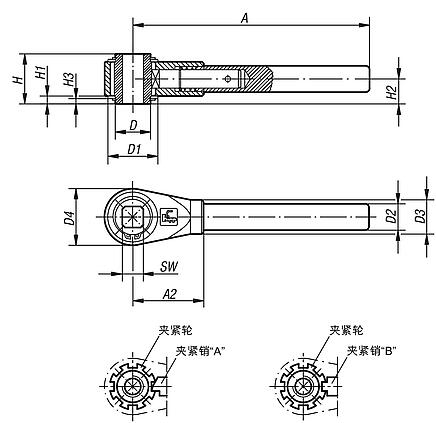

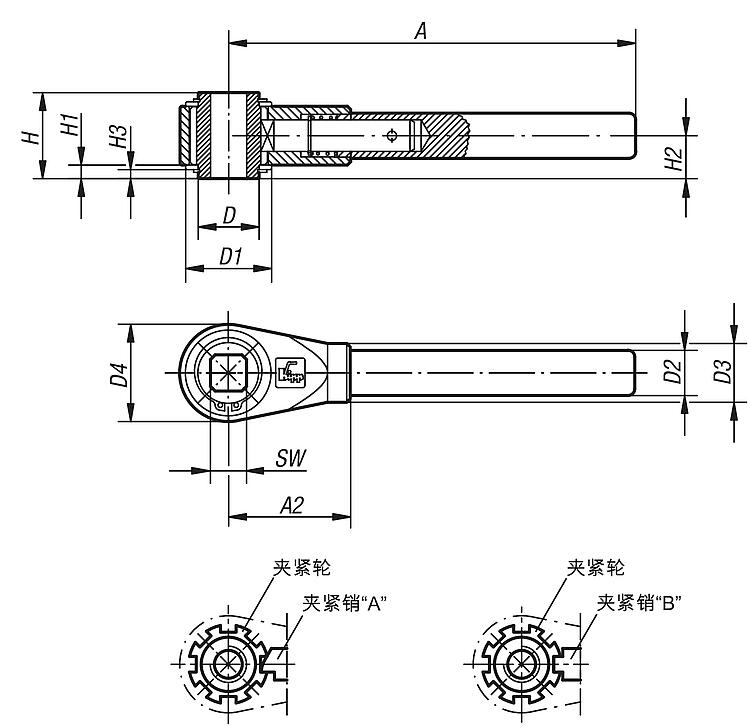

图纸

商品选择/筛选

	内四角	10 12 13 14 17 19 20 22 24 30 32	1 2 3 4 5	150 180 230 300 400	48 54 70 80 110	22 27 35 42 60	33 38 45 56 75	17 20 24 28 32	22 26 30 35 38	36 43 51 61 82	31 38 42 47 53	4,5 6 7,5	15,5 19 21 23,5 26,5	3 4 5	7 8 9 11				Reset
订货号	固定方式	SW	尺寸	A=手柄长度	A2	D	D1	D2	D3	D4	H	H1	H2	H3	棘轮齿数	CAD	配件	价格	订购
06470-510	内四角	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7			根据要求
06470-512	内四角	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7			根据要求
06470-513	内四角	13	2	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-514	内四角	14	2	180	54	27	38	20	26	43	38	6	19	4	8			根据要求
06470-517	内四角	17	3	230	70	35	45	24	30	51	42	6	21	4	8			根据要求
06470-519	内四角	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-520	内四角	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-522	内四角	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-524	内四角	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9			根据要求
06470-530	内四角	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求
06470-532	内四角	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11			根据要求
