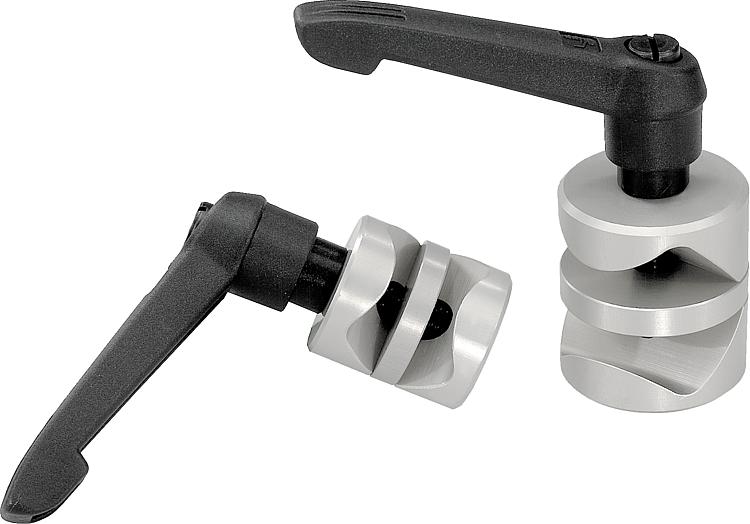

        夹紧接头

商品描述/产品说明

产品说明材料：锁紧手柄：
手柄部分，玻璃纤维增强型，热塑性塑料，黑灰色。
钢制部件：
强度等级 5.8。
剩余部件：
高强度铝材。规格：钢制部件经黑色氧化。

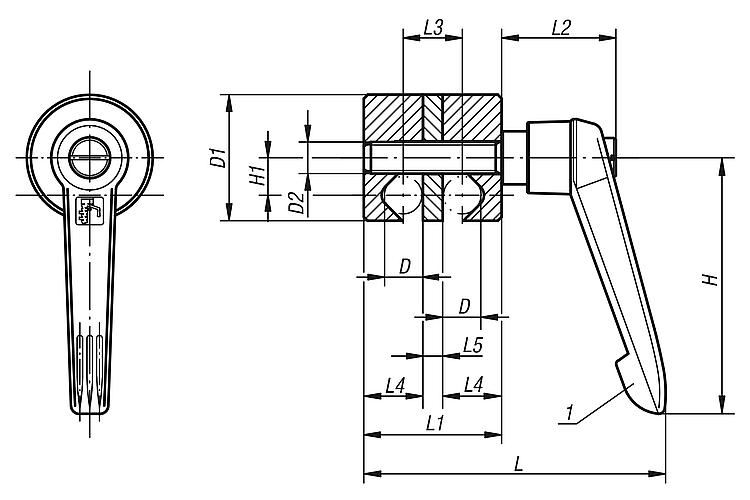

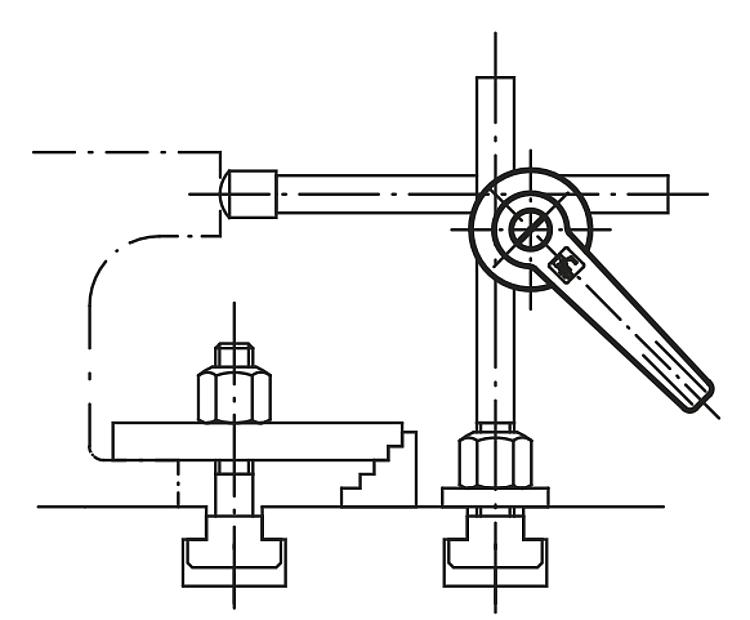

铝制，镍银阳极氧化。提示：用于夹紧圆形截面（棒材、管材等）时使用，并且是无级可调的。特意简化了的结构与可调式锁紧手柄相结合，便可以实现快速夹紧。图纸提示：

1) 锁紧手柄

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06620 夹紧接头

243 kB

图纸

商品选择/筛选

	8 10 12 16 20	28 32 36 45 74	M8 M10	65 80 95	8,5 9,5 10,5 13,5 22	72 76 81 103 131	31 35 40 50 70	29 37,5 42,5	13 15 18 22 30	13 15 17 22 30	5 6 10				Reset
订货号	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	CAD	配件	价格	订购
06620-01	8	28	M8	65	8,5	72	31	29	13	13	5			根据要求
06620-02	10	32	M8	65	9,5	76	35	29	15	15	5			根据要求
06620-03	12	36	M8	65	10,5	81	40	29	18	17	6			根据要求
06620-04	16	45	M10	80	13,5	103	50	37,5	22	22	6			根据要求
06620-05	20	74	M10	95	22	131	70	42,5	30	30	10			根据要求
