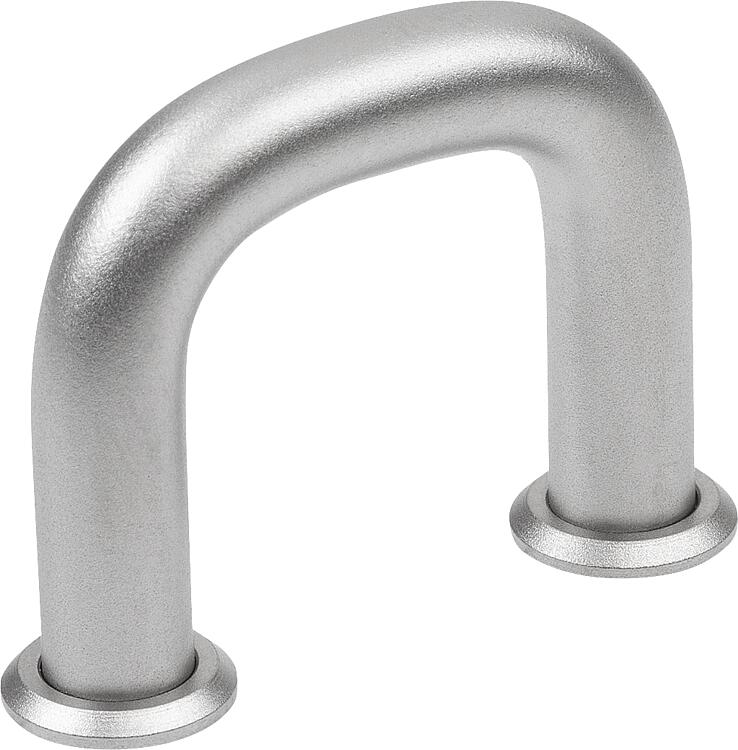

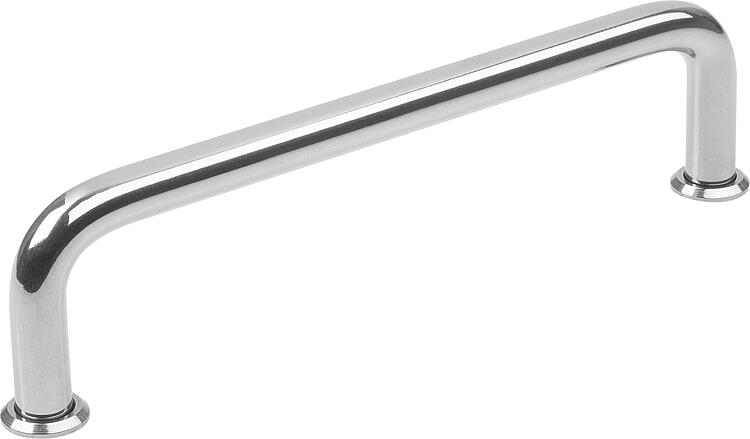

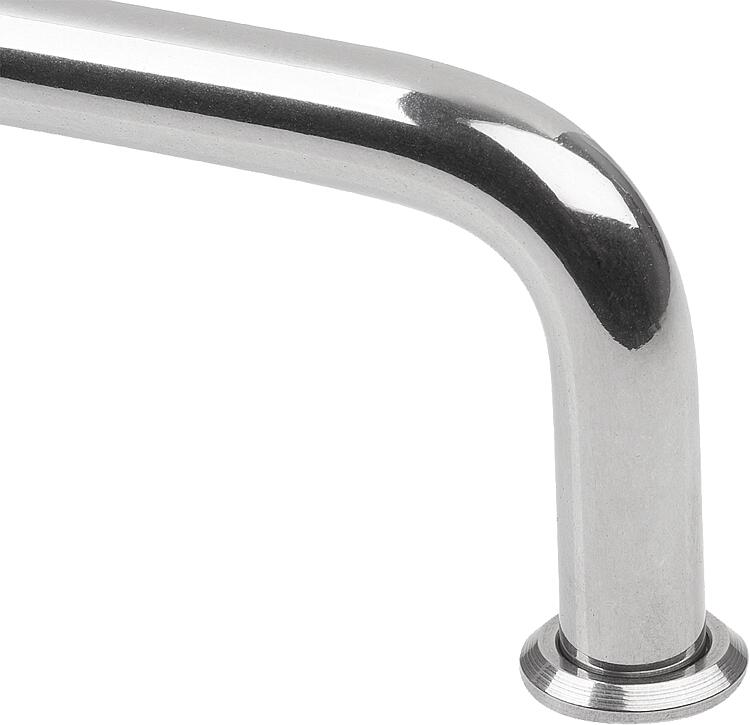

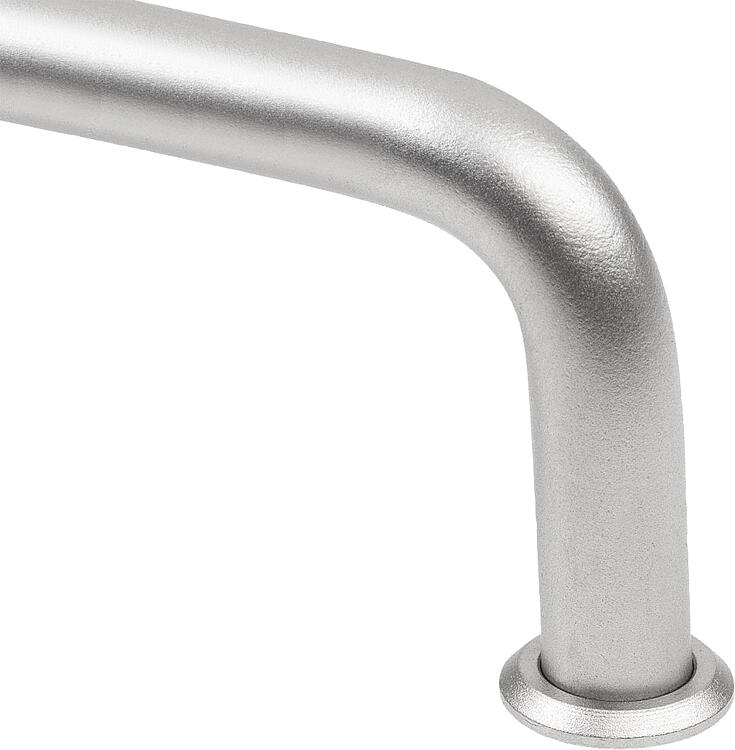

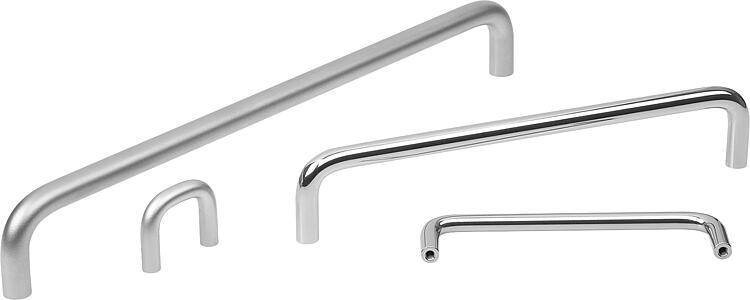

        不锈钢弓形把手 1.4404，经抛光处理或喷砂圆形型材，从背面安装

商品描述/产品说明

产品说明材料：

不锈钢 1.4404。

规格：经抛光或喷丸处理。订购须知：单独订购紧固材料和末端垫片。附件：末端垫片 06922-11。
垫片 07300。
垫片 07305。
六角螺栓 07171。
螺栓 07174。
圆柱头螺栓 07160。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06922-10 不锈钢弓形把手 1.4404，经抛光处理或喷砂圆形型材，从背面安装

449 kB

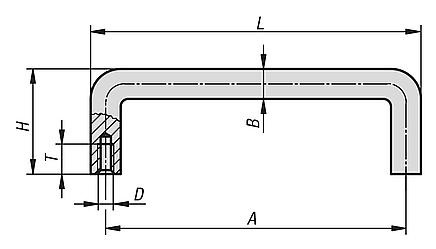

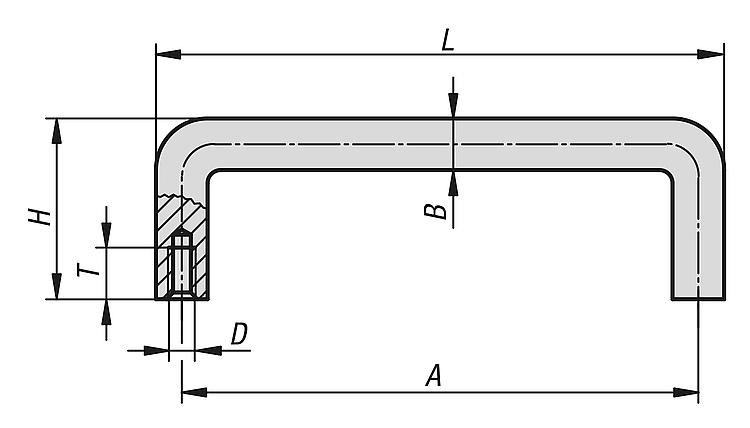

图纸

商品选择/筛选

	亮面抛光亚光喷丸	32 42 55 64 76 88 96 98 100 102 120 136 140 160 180 200 235 250 300 350	5 8 10 12 16	M3 M4 M5 M6 M8	24 32 40 42 58	6 8 10 12	37 47 60 69 81 93 40 50 63 72 84 96 104 106 108 110 128 144 65 74 86 98 112 130 146 150 170 190 210 245 260 310 360 132 148 152 172 192 212 247 262 312 362 156 176 196 216 251 266 316 366	500 1000				Reset
订货号	主体表面	A	B	D	H	T	L	负载能力 N	CAD	配件	价格	订购
06922-10-032031	亮面抛光	32	5	M3	24	6	37	500			根据要求
06922-10-042031	亮面抛光	42	5	M3	24	6	47	500			根据要求
06922-10-055031	亮面抛光	55	5	M3	24	6	60	500			根据要求
06922-10-064031	亮面抛光	64	5	M3	24	6	69	500			根据要求
06922-10-076031	亮面抛光	76	5	M3	24	6	81	500			根据要求
06922-10-088031	亮面抛光	88	5	M3	24	6	93	500			根据要求
06922-10-032041	亮面抛光	32	8	M4	32	8	40	500			根据要求
06922-10-042041	亮面抛光	42	8	M4	32	8	50	500			根据要求
06922-10-055041	亮面抛光	55	8	M4	32	8	63	500			根据要求
06922-10-064041	亮面抛光	64	8	M4	32	8	72	500			根据要求
06922-10-076041	亮面抛光	76	8	M4	32	8	84	500			根据要求
06922-10-088041	亮面抛光	88	8	M4	32	8	96	500			根据要求
06922-10-096041	亮面抛光	96	8	M4	32	8	104	500			根据要求
06922-10-098041	亮面抛光	98	8	M4	32	8	106	500			根据要求
06922-10-100041	亮面抛光	100	8	M4	32	8	108	500			根据要求
06922-10-102041	亮面抛光	102	8	M4	32	8	110	500			根据要求
06922-10-120041	亮面抛光	120	8	M4	32	8	128	500			根据要求
06922-10-136041	亮面抛光	136	8	M4	32	8	144	500			根据要求
06922-10-055051	亮面抛光	55	10	M5	40	10	65	1000			根据要求
06922-10-064051	亮面抛光	64	10	M5	40	10	74	1000			根据要求
06922-10-076051	亮面抛光	76	10	M5	40	10	86	1000			根据要求
06922-10-088051	亮面抛光	88	10	M5	40	10	98	1000			根据要求
06922-10-096051	亮面抛光	96	10	M5	40	10	106	1000			根据要求
06922-10-098051	亮面抛光	98	10	M5	40	10	108	1000			根据要求
06922-10-100051	亮面抛光	100	10	M5	40	10	110	1000			根据要求
06922-10-102051	亮面抛光	102	10	M5	40	10	112	1000			根据要求
06922-10-120051	亮面抛光	120	10	M5	40	10	130	1000			根据要求
06922-10-136051	亮面抛光	136	10	M5	40	10	146	1000			根据要求
06922-10-140051	亮面抛光	140	10	M5	40	10	150	1000			根据要求
06922-10-160051	亮面抛光	160	10	M5	40	10	170	1000			根据要求
06922-10-180051	亮面抛光	180	10	M5	40	10	190	1000			根据要求
06922-10-200051	亮面抛光	200	10	M5	40	10	210	1000			根据要求
06922-10-235051	亮面抛光	235	10	M5	40	10	245	1000			根据要求
06922-10-250051	亮面抛光	250	10	M5	40	10	260	1000			根据要求
06922-10-300051	亮面抛光	300	10	M5	40	10	310	1000			根据要求
06922-10-350051	亮面抛光	350	10	M5	40	10	360	1000			根据要求
06922-10-120061	亮面抛光	120	12	M6	42	12	132	1000			根据要求
06922-10-136061	亮面抛光	136	12	M6	42	12	148	1000			根据要求
06922-10-140061	亮面抛光	140	12	M6	42	12	152	1000			根据要求
06922-10-160061	亮面抛光	160	12	M6	42	12	172	1000			根据要求
06922-10-180061	亮面抛光	180	12	M6	42	12	192	1000			根据要求
06922-10-200061	亮面抛光	200	12	M6	42	12	212	1000			根据要求
06922-10-235061	亮面抛光	235	12	M6	42	12	247	1000			根据要求
06922-10-250061	亮面抛光	250	12	M6	42	12	262	1000			根据要求
06922-10-300061	亮面抛光	300	12	M6	42	12	312	1000			根据要求
06922-10-350061	亮面抛光	350	12	M6	42	12	362	1000			根据要求
06922-10-140081	亮面抛光	140	16	M8	58	12	156	1000			根据要求
06922-10-160081	亮面抛光	160	16	M8	58	12	176	1000			根据要求
06922-10-180081	亮面抛光	180	16	M8	58	12	196	1000			根据要求
06922-10-200081	亮面抛光	200	16	M8	58	12	216	1000			根据要求
06922-10-235081	亮面抛光	235	16	M8	58	12	251	1000			根据要求
06922-10-250081	亮面抛光	250	16	M8	58	12	266	1000			根据要求
06922-10-300081	亮面抛光	300	16	M8	58	12	316	1000			根据要求
06922-10-350081	亮面抛光	350	16	M8	58	12	366	1000			根据要求
06922-10-032033	亚光喷丸	32	5	M3	24	6	37	500			根据要求
06922-10-042033	亚光喷丸	42	5	M3	24	6	47	500			根据要求
06922-10-055033	亚光喷丸	55	5	M3	24	6	60	500			根据要求
06922-10-064033	亚光喷丸	64	5	M3	24	6	69	500			根据要求
06922-10-076033	亚光喷丸	76	5	M3	24	6	81	500			根据要求
06922-10-088033	亚光喷丸	88	5	M3	24	6	93	500			根据要求
06922-10-032043	亚光喷丸	32	8	M4	32	8	40	500			根据要求
06922-10-042043	亚光喷丸	42	8	M4	32	8	50	500			根据要求
06922-10-055043	亚光喷丸	55	8	M4	32	8	63	500			根据要求
06922-10-064043	亚光喷丸	64	8	M4	32	8	72	500			根据要求
06922-10-076043	亚光喷丸	76	8	M4	32	8	84	500			根据要求
06922-10-088043	亚光喷丸	88	8	M4	32	8	96	500			根据要求
06922-10-096043	亚光喷丸	96	8	M4	32	8	104	500			根据要求
06922-10-098043	亚光喷丸	98	8	M4	32	8	106	500			根据要求
06922-10-100043	亚光喷丸	100	8	M4	32	8	108	500			根据要求
06922-10-102043	亚光喷丸	102	8	M4	32	8	110	500			根据要求
06922-10-120043	亚光喷丸	120	8	M4	32	8	128	500			根据要求
06922-10-136043	亚光喷丸	136	8	M4	32	8	144	500			根据要求
06922-10-055053	亚光喷丸	55	10	M5	40	10	65	1000			根据要求
06922-10-064053	亚光喷丸	64	10	M5	40	10	74	1000			根据要求
06922-10-076053	亚光喷丸	76	10	M5	40	10	86	1000			根据要求
06922-10-088053	亚光喷丸	88	10	M5	40	10	98	1000			根据要求
06922-10-096053	亚光喷丸	96	10	M5	40	10	106	1000			根据要求
06922-10-098053	亚光喷丸	98	10	M5	40	10	108	1000			根据要求
06922-10-100053	亚光喷丸	100	10	M5	40	10	110	1000			根据要求
06922-10-102053	亚光喷丸	102	10	M5	40	10	112	1000			根据要求
06922-10-120053	亚光喷丸	120	10	M5	40	10	130	1000			根据要求
06922-10-136053	亚光喷丸	136	10	M5	40	10	146	1000			根据要求
06922-10-140053	亚光喷丸	140	10	M5	40	10	150	1000			根据要求
06922-10-160053	亚光喷丸	160	10	M5	40	10	170	1000			根据要求
06922-10-180053	亚光喷丸	180	10	M5	40	10	190	1000			根据要求
06922-10-200053	亚光喷丸	200	10	M5	40	10	210	1000			根据要求
06922-10-235053	亚光喷丸	235	10	M5	40	10	245	1000			根据要求
06922-10-250053	亚光喷丸	250	10	M5	40	10	260	1000			根据要求
06922-10-300053	亚光喷丸	300	10	M5	40	10	310	1000			根据要求
06922-10-350053	亚光喷丸	350	10	M5	40	10	360	1000			根据要求
06922-10-120063	亚光喷丸	120	12	M6	42	12	132	1000			根据要求
06922-10-136063	亚光喷丸	136	12	M6	42	12	148	1000			根据要求
06922-10-140063	亚光喷丸	140	12	M6	42	12	152	1000			根据要求
06922-10-160063	亚光喷丸	160	12	M6	42	12	172	1000			根据要求
06922-10-180063	亚光喷丸	180	12	M6	42	12	192	1000			根据要求
06922-10-200063	亚光喷丸	200	12	M6	42	12	212	1000			根据要求
06922-10-235063	亚光喷丸	235	12	M6	42	12	247	1000			根据要求
06922-10-250063	亚光喷丸	250	12	M6	42	12	262	1000			根据要求
06922-10-300063	亚光喷丸	300	12	M6	42	12	312	1000			根据要求
06922-10-350063	亚光喷丸	350	12	M6	42	12	362	1000			根据要求
06922-10-140083	亚光喷丸	140	16	M8	58	12	156	1000			根据要求
06922-10-160083	亚光喷丸	160	16	M8	58	12	176	1000			根据要求
06922-10-180083	亚光喷丸	180	16	M8	58	12	196	1000			根据要求
06922-10-200083	亚光喷丸	200	16	M8	58	12	216	1000			根据要求
06922-10-235083	亚光喷丸	235	16	M8	58	12	251	1000			根据要求
06922-10-250083	亚光喷丸	250	16	M8	58	12	266	1000			根据要求
06922-10-300083	亚光喷丸	300	16	M8	58	12	316	1000			根据要求
06922-10-350083	亚光喷丸	350	16	M8	58	12	366	1000			根据要求
