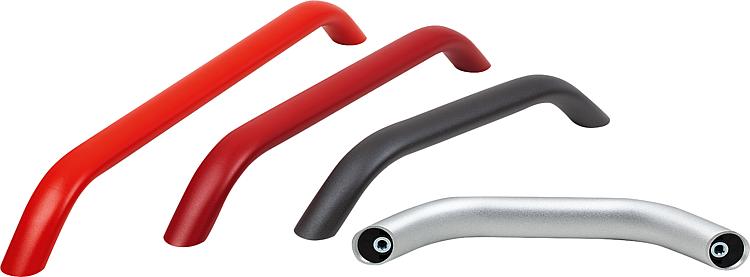

        圆形铝制管状把手

商品描述/产品说明

产品说明产品描述：该机器把手以其坚固的光学元件、高稳定性和极轻型设计的特点著称。获得专利的紧固系统实现了从后部进行组装 - 前面看不到螺丝。得益于其易于清洁和耐磨的表面，该把手可完美地适应环境。材料：铝制圆管 EN AW-6060
钢制螺纹轴套。
规格：经自然色阳极氧化处理或黑色、红宝石色 RAL 3003 或交通红 RAL 3020 粉末涂层提示：紧固材料不包括在供货范围内。为确保牢固和永久固定，建议使用带内六角螺钉和螺纹锁紧装置的圆柱螺栓。装配：可从背侧固定机器把手。此处搭配了 DIN 内六角圆柱头螺丝或螺纹尺寸为 M8 的六角螺栓。优点：在重量较轻的同时有结实的外观。
经典优雅的设计。
符合人体工学的把手型状。
获得专利的后部安装紧固系统。
附件：07160 带内六角螺钉的圆柱螺栓，DIN 912 / DIN EN ISO 4762 带螺纹锁
07160 带内六角螺钉的圆柱螺栓, DIN 912 / DIN EN ISO 4762
07171 六角螺栓 DIN 933 / DIN-EN-ISO 4017
特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06938-01 圆形铝制管状把手

155 kB

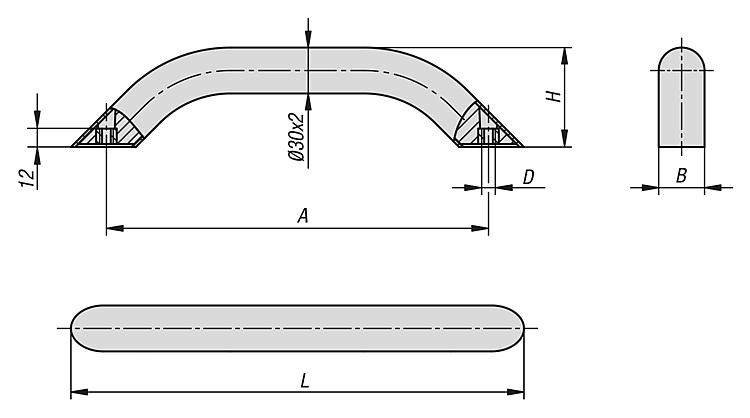

图纸

商品选择/筛选

订货号	主体颜色	主体表面	A	B	D	H	L	负载能力 N	价格
06938-01-250083	自然色	阳极氧化	250	30	M8	65	296,4	1000	根据要求
06938-01-300083	自然色	阳极氧化	300	30	M8	65	346,4	1000	根据要求
06938-01-400083	自然色	阳极氧化	400	30	M8	65	446,4	1000	根据要求
06938-01-500083	自然色	阳极氧化	500	30	M8	65	546,4	1000	根据要求
06938-01-250081	黑色	经喷涂处理	250	30	M8	65	296,4	1000	根据要求
06938-01-300081	黑色	经喷涂处理	300	30	M8	65	346,4	1000	根据要求
06938-01-400081	黑色	经喷涂处理	400	30	M8	65	446,4	1000	根据要求
06938-01-500081	黑色	经喷涂处理	500	30	M8	65	546,4	1000	根据要求
06938-01-2500827	红色 RAL 3003	经喷涂处理	250	30	M8	65	296,4	1000	根据要求
06938-01-3000827	红色 RAL 3003	经喷涂处理	300	30	M8	65	346,4	1000	根据要求
06938-01-4000827	红色 RAL 3003	经喷涂处理	400	30	M8	65	446,4	1000	根据要求
06938-01-5000827	红色 RAL 3003	经喷涂处理	500	30	M8	65	546,4	1000	根据要求
06938-01-2500884	红色 RAL 3020	经喷涂处理	250	30	M8	65	296,4	1000	根据要求
06938-01-3000884	红色 RAL 3020	经喷涂处理	300	30	M8	65	346,4	1000	根据要求
06938-01-4000884	红色 RAL 3020	经喷涂处理	400	30	M8	65	446,4	1000	根据要求
06938-01-5000884	红色 RAL 3020	经喷涂处理	500	30	M8	65	546,4	1000	根据要求
