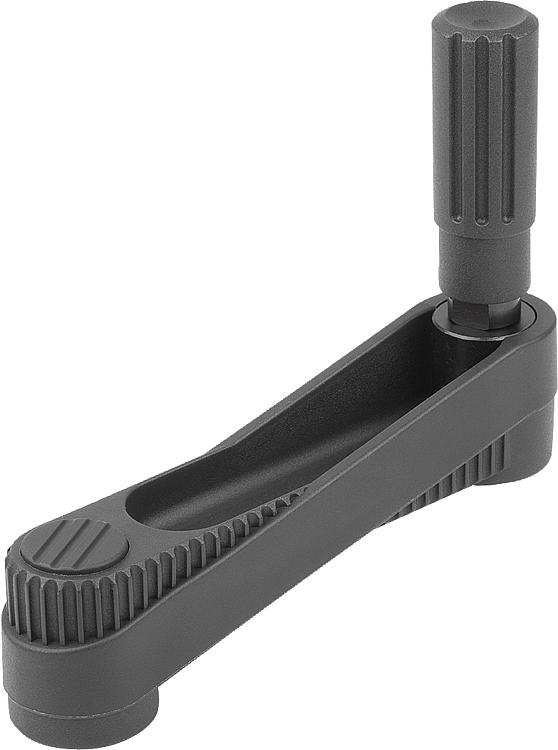

产品说明材料：热塑性塑料曲柄。
热塑性塑料和钢制圆柱形手柄。规格：黑灰色热塑性塑料。
钢制部件经过黑色氧化处理。提示：轮毂盖和可旋转的圆柱形手柄并未安装。

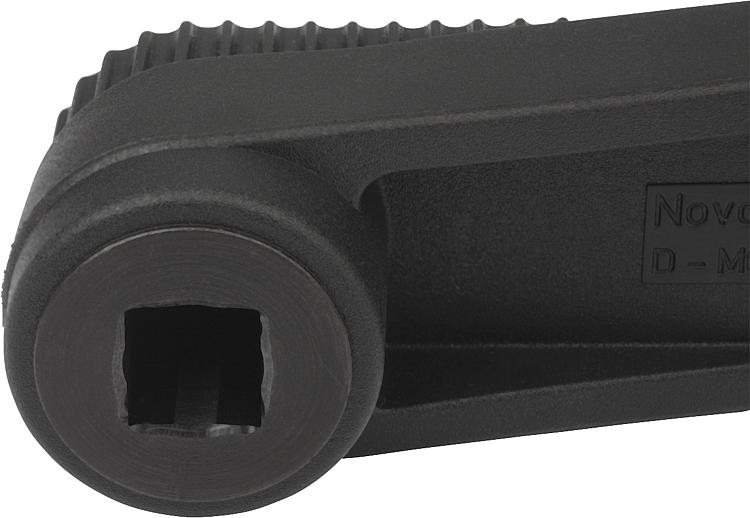

安装时，必须将手柄轴拧入安装孔中。
如果是带横孔的规格，则要通过旋入 ISO 4027 (DIN 914) 埋头螺栓进行固定。
附件：07161 短头内六角圆柱头螺栓 DIN 6912。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型 1 | 类型 2 | 材料 | A | D
| D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | 配件 | 价格 | 订购 |
|---|
| 06500-4108 | 内四角 | 无横孔 | 钢制 | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 8 |  | | 根据要求 | | | 06500-4110 | 内四角 | 无横孔 | 钢制 | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 根据要求 | | | 06500-4210 | 内四角 | 无横孔 | 钢制 | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 根据要求 | | | 06500-4212 | 内四角 | 无横孔 | 钢制 | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 根据要求 | | | 06500-4312 | 内四角 | 无横孔 | 钢制 | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 根据要求 | | | 06500-4314 | 内四角 | 无横孔 | 钢制 | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 根据要求 | | | 06500-41086 | 内四角 | 带横孔 | 钢制 | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 根据要求 | | | 06500-41106 | 内四角 | 带横孔 | 钢制 | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 根据要求 | | | 06500-42106 | 内四角 | 带横孔 | 钢制 | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 根据要求 | | | 06500-42126 | 内四角 | 带横孔 | 钢制 | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 根据要求 | | | 06500-43126 | 内四角 | 带横孔 | 钢制 | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 根据要求 | | | 06500-43146 | 内四角 | 带横孔 | 钢制 | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 根据要求 | |
|
|
