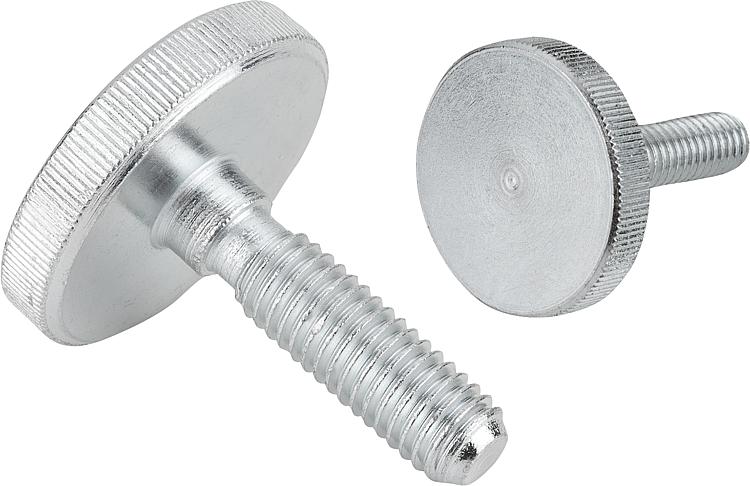

        钢制和不锈钢制矮头滚花旋钮 DIN 653

商品描述/产品说明

产品说明材料：钢制或不锈钢制 (A1)。规格：钢制，强度等级 5.8，亮色
不锈钢，亮色。提示：其根据 DIN 653 或 DIN 653-A 标准供货。

钢制滚花旋钮上可能有一层氧化层，会导致颜色变黑。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06089 钢制和不锈钢制矮头滚花旋钮 DIN 653

192 kB

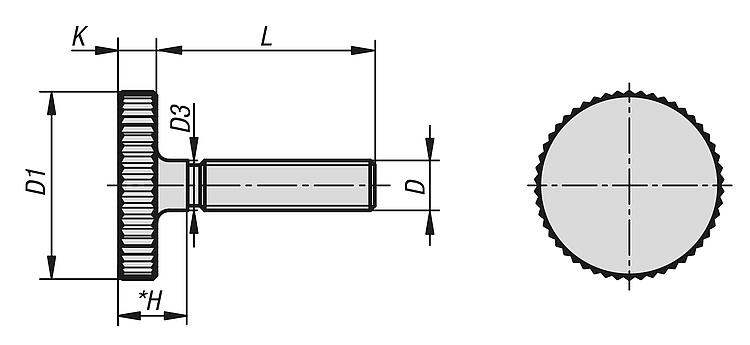

图纸

商品概述（精简）

商品选择/筛选

	钢制不锈钢	M3 M4 M5 M6 M8 M10	12 16 20 24 30 36	3 4 5 6 8 10	- 4,5 6,5 7 9 11 14	2,5 3,5 4 5 6 8	10 12 16 8 20 25 30 35 40				Reset
订货号	主体材料	D	D1	D3	H	K	L	CAD	配件	价格	订购
06089-03X10	钢制	M3	12	3	-	2,5	10			根据要求
06089-03X12	钢制	M3	12	3	4,5	2,5	12			根据要求
06089-03X16	钢制	M3	12	3	4,5	2,5	16			根据要求
06089-04X8	钢制	M4	16	4	-	3,5	8			根据要求
06089-04X10	钢制	M4	16	4	-	3,5	10			根据要求
06089-04X12	钢制	M4	16	4	-	3,5	12			根据要求
06089-04X16	钢制	M4	16	4	6,5	3,5	16			根据要求
06089-04X20	钢制	M4	16	4	6,5	3,5	20			根据要求
06089-05X10	钢制	M5	20	5	-	4	10			根据要求
06089-05X12	钢制	M5	20	5	-	4	12			根据要求
06089-05X16	钢制	M5	20	5	-	4	16			根据要求
06089-05X20	钢制	M5	20	5	7	4	20			根据要求
06089-05X25	钢制	M5	20	5	7	4	25			根据要求
06089-05X30	钢制	M5	20	5	7	4	30			根据要求
06089-06X12	钢制	M6	24	6	-	5	12			根据要求
06089-06X16	钢制	M6	24	6	-	5	16			根据要求
06089-06X20	钢制	M6	24	6	9	5	20			根据要求
06089-06X25	钢制	M6	24	6	9	5	25			根据要求
06089-06X30	钢制	M6	24	6	9	5	30			根据要求
06089-06X35	钢制	M6	24	6	9	5	35			根据要求
06089-06X40	钢制	M6	24	6	9	5	40			根据要求
06089-08X16	钢制	M8	30	8	-	6	16			根据要求
06089-08X20	钢制	M8	30	8	-	6	20			根据要求
06089-08X25	钢制	M8	30	8	11	6	25			根据要求
06089-08X30	钢制	M8	30	8	11	6	30			根据要求
06089-08X35	钢制	M8	30	8	11	6	35			根据要求
06089-08X40	钢制	M8	30	8	11	6	40			根据要求
06089-10X20	钢制	M10	36	10	-	8	20			根据要求
06089-10X25	钢制	M10	36	10	-	8	25			根据要求
06089-10X30	钢制	M10	36	10	14	8	30			根据要求
06089-10X35	钢制	M10	36	10	14	8	35			根据要求
06089-10X40	钢制	M10	36	10	14	8	40			根据要求
06089-032X10	不锈钢	M3	12	3	-	2,5	10			根据要求
06089-032X12	不锈钢	M3	12	3	4,5	2,5	12			根据要求
06089-032X16	不锈钢	M3	12	3	4,5	2,5	16			根据要求
06089-042X8	不锈钢	M4	16	4	-	3,5	8			根据要求
06089-042X10	不锈钢	M4	16	4	-	3,5	10			根据要求
06089-042X12	不锈钢	M4	16	4	-	3,5	12			根据要求
06089-042X16	不锈钢	M4	16	4	6,5	3,5	16			根据要求
06089-042X20	不锈钢	M4	16	4	6,5	3,5	20			根据要求
06089-052X10	不锈钢	M5	20	5	-	4	10			根据要求
06089-052X12	不锈钢	M5	20	5	-	4	12			根据要求
06089-052X16	不锈钢	M5	20	5	-	4	16			根据要求
06089-052X20	不锈钢	M5	20	5	7	4	20			根据要求
06089-052X25	不锈钢	M5	20	5	7	4	25			根据要求
06089-052X30	不锈钢	M5	20	5	7	4	30			根据要求
06089-062X12	不锈钢	M6	24	6	-	5	12			根据要求
06089-062X16	不锈钢	M6	24	6	-	5	16			根据要求
06089-062X20	不锈钢	M6	24	6	9	5	20			根据要求
06089-062X25	不锈钢	M6	24	6	9	5	25			根据要求
06089-062X30	不锈钢	M6	24	6	9	5	30			根据要求
06089-062X35	不锈钢	M6	24	6	9	5	35			根据要求
06089-062X40	不锈钢	M6	24	6	9	5	40			根据要求
06089-082X16	不锈钢	M8	30	8	-	6	16			根据要求
06089-082X20	不锈钢	M8	30	8	-	6	20			根据要求
06089-082X25	不锈钢	M8	30	8	11	6	25			根据要求
06089-082X30	不锈钢	M8	30	8	11	6	30			根据要求
06089-102X20	不锈钢	M10	36	10	-	8	20			根据要求
06089-102X25	不锈钢	M10	36	10	-	8	25			根据要求
06089-102X30	不锈钢	M10	36	10	14	8	30			根据要求
06089-102X40	不锈钢	M10	36	10	14	8	40			根据要求
