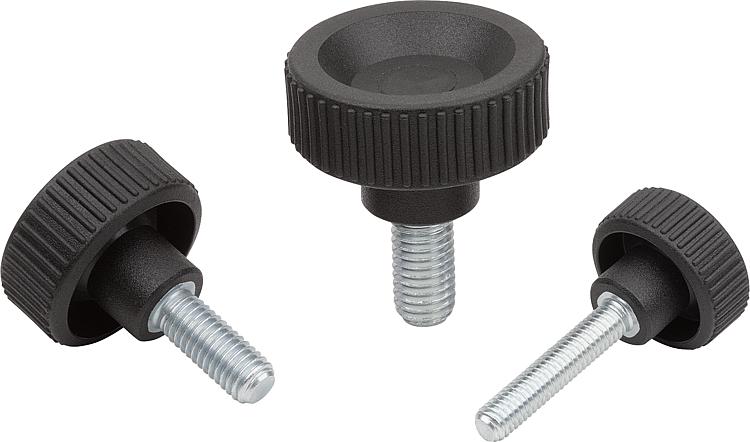

        塑料滚花螺栓

商品描述/产品说明

产品说明材料：

增强型热塑性尼龙，石墨黑。
螺纹销采用强度等级为 5.8 的钢制或 1.4305 不锈钢。

规格：螺纹销，钢制、经蓝色钝化处理，亮色不锈钢。优点：滚花旋钮无需工具即可拧紧和松解。
适于手动固定和夹紧。
不同的螺纹尺寸和螺纹长度。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06091-01 塑料滚花螺栓

179 kB

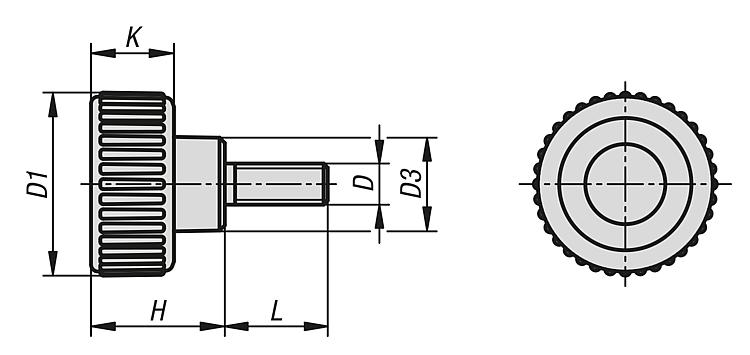

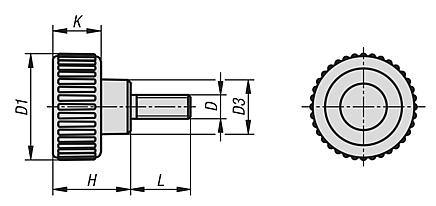

图纸

商品选择/筛选

	易切削钢不锈钢	M4 M5 M6 M8 M10	18 20 25 32 40	9 10,6 12 14 18	13 15 17 22 25	8 9 10 13 14	10 15 20 30 40				Reset
订货号	材料	D	D1	D3	H	K	L	CAD	配件	价格	订购
06091-01-1804X10	易切削钢	M4	18	9	13	8	10			根据要求
06091-01-1804X15	易切削钢	M4	18	9	13	8	15			根据要求
06091-01-2005X10	易切削钢	M5	20	10,6	15	9	10			根据要求
06091-01-2005X15	易切削钢	M5	20	10,6	15	9	15			根据要求
06091-01-2005X20	易切削钢	M5	20	10,6	15	9	20			根据要求
06091-01-2506X10	易切削钢	M6	25	12	17	10	10			根据要求
06091-01-2506X15	易切削钢	M6	25	12	17	10	15			根据要求
06091-01-2506X20	易切削钢	M6	25	12	17	10	20			根据要求
06091-01-2506X30	易切削钢	M6	25	12	17	10	30			根据要求
06091-01-2506X40	易切削钢	M6	25	12	17	10	40			根据要求
06091-01-3208X15	易切削钢	M8	32	14	22	13	15			根据要求
06091-01-3208X20	易切削钢	M8	32	14	22	13	20			根据要求
06091-01-3208X30	易切削钢	M8	32	14	22	13	30			根据要求
06091-01-3208X40	易切削钢	M8	32	14	22	13	40			根据要求
06091-01-4010X20	易切削钢	M10	40	18	25	14	20			根据要求
06091-01-4010X30	易切削钢	M10	40	18	25	14	30			根据要求
06091-01-4010X40	易切削钢	M10	40	18	25	14	40			根据要求
06091-01-18042X10	不锈钢	M4	18	9	13	8	10			根据要求
06091-01-18042X15	不锈钢	M4	18	9	13	8	15			根据要求
06091-01-20052X10	不锈钢	M5	20	10,6	15	9	10			根据要求
06091-01-20052X15	不锈钢	M5	20	10,6	15	9	15			根据要求
06091-01-20052X20	不锈钢	M5	20	10,6	15	9	20			根据要求
06091-01-25062X10	不锈钢	M6	25	12	17	10	10			根据要求
06091-01-25062X15	不锈钢	M6	25	12	17	10	15			根据要求
06091-01-25062X20	不锈钢	M6	25	12	17	10	20			根据要求
06091-01-25062X30	不锈钢	M6	25	12	17	10	30			根据要求
06091-01-25062X40	不锈钢	M6	25	12	17	10	40			根据要求
06091-01-32082X15	不锈钢	M8	32	14	22	13	15			根据要求
06091-01-32082X20	不锈钢	M8	32	14	22	13	20			根据要求
06091-01-32082X30	不锈钢	M8	32	14	22	13	30			根据要求
06091-01-32082X40	不锈钢	M8	32	14	22	13	40			根据要求
06091-01-40102X20	不锈钢	M10	40	18	25	14	20			根据要求
06091-01-40102X30	不锈钢	M10	40	18	25	14	30			根据要求
06091-01-40102X40	不锈钢	M10	40	18	25	14	40			根据要求
