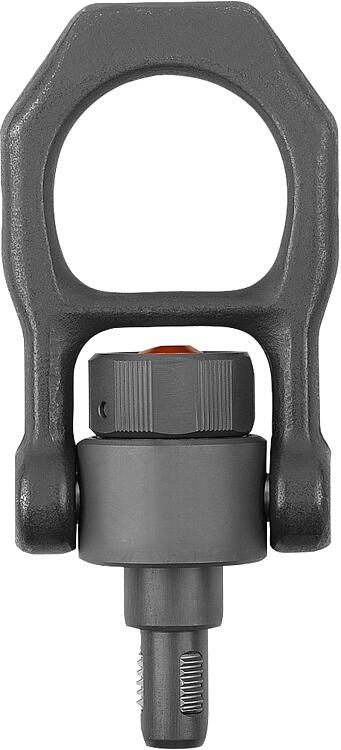

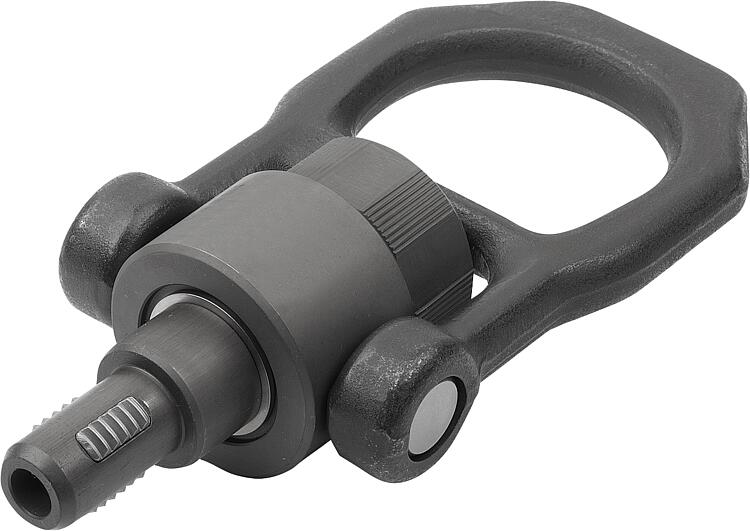

        螺纹支撑销，自锁，钢制带旋转吊钩

商品描述/产品说明

产品说明材料：

调质钢销，调质处理。
调质钢吊钩，调质处理。
不锈钢螺纹元件 1.4542。
铝制压紧旋钮。
不锈钢弹簧。

规格：锰系磷化处理销。
锰系磷化处理吊钩。
沉淀硬化螺纹元件。
压紧旋钮，橙色氧化。提示：螺纹支撑销是一种快速简便的承载元件，带有可移动和可旋转的吊钩。
按下压紧旋钮后，螺纹部分可以解锁，螺纹支撑销可以插入螺纹孔或从螺纹孔中取出。松开压紧旋钮则可以锁紧螺纹部分。这样就无需像使用吊环螺栓那样费时地拧入和拧出。

在提升时，可倾斜和可旋转吊钩始终对准牵引方向，销钉不会转动。吊钩中的安全杆可保护压紧旋钮，防止直拉时意外松动。

使用的先决条件为螺纹孔符合标准并具有相应的材料强度。

每个螺纹支撑销均附有详细的操作说明书。

防腐蚀。

经 TÜV 认证。

规格 X 最小值、F1、F2 和 F3 按照 DIN EN 13155 标准进行测试，测试负载相当于额定负载的 3 倍。温度范围：最大 +250 °C。
螺纹尺寸 M24：从 150 °C 起，负载能力直线下降 23%。装配：安装：
1. 长按按钮。
2. 插入螺纹支撑销。
3. 松开按钮（按钮必须
回到起始位置）。
4. 用手拧紧螺纹支撑销，直至
其完全处于支撑表面上。
5. 必须确保
螺纹部分与
定位螺纹啮合。

拆除：
1. 逆时针方向
拧下螺纹支撑销
约四分之一圈。
2. 长按按钮。
3. 拔出螺纹支撑销。
4. 松开按钮。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 07785-05 螺纹支撑销，自锁，钢制带旋转吊钩

370 kB

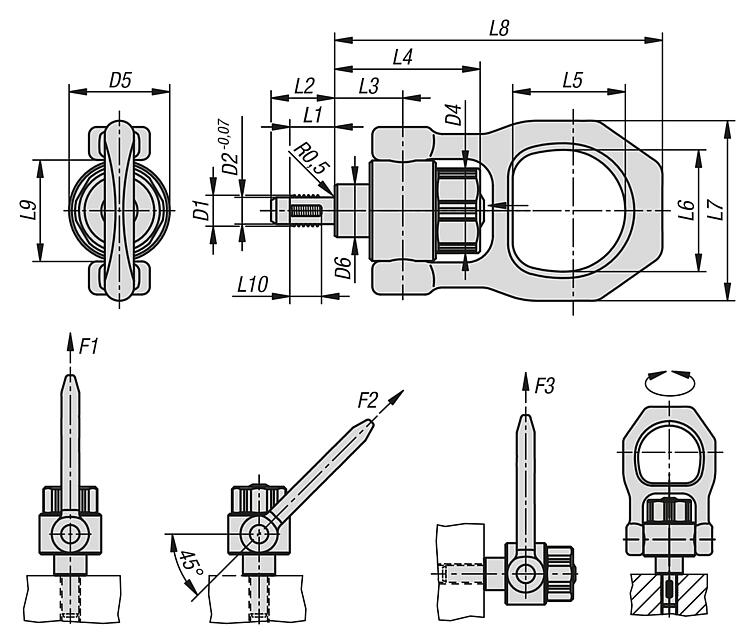

图纸

商品选择/筛选

订货号	D1	D2	D4	D5	D6	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	锁紧扭矩 max. Nm	F1 kN	F2 kN	F3 kN	价格
07785-05-08	M8	6,62	33,5	38	20	12	17,8	25,7	54,9	42,5	46	68	123,7	38	8	2	2,1	0,9	0,8	根据要求
07785-05-10	M10	8,35	33,5	38	20	14	20	25,7	54,9	42,5	46	68	123,7	38	10	2	3,9	1,5	1,5	根据要求
07785-05-12	M12	10,07	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	6,2	2,5	2,3	根据要求
07785-05-16	M16	13,8	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	8,4	4,5	4,2	根据要求
07785-05-20	M20	17,25	50	59	35	22	30	36,5	73,7	55,6	70	102	167,5	59	17	3	16,6	7,7	5,0	根据要求
07785-05-24	M24	20,7	50	59	35	27	36	42	79,2	55,6	70	102	173	59	22	3	23	11,1	8,6	根据要求
