        带尼龙夹紧件的六角螺母，短型 DIN 985，增强型

商品描述/产品说明

产品说明材料：钢制，不锈钢 A2 或不锈钢 A4。规格：电镀锌钢制。
不锈钢 A2，亮色。
不锈钢 A4，亮色。提示：当螺母拧到螺纹上时，塑料环会发生塑性和弹性变形。弹性部分通过轴向过盈配合锁定，防止螺母松脱。

塑料锁仅在六角螺母完全固定在螺纹连接上时才有效。选择螺丝长度时，必须至少有两个螺纹从螺母中突出。

由于塑料锁的塑性变形，此六角螺母只能使用一次。

表中显示了螺母的最大高度 H max。
温度范围：-50 °C 至 +120 °C。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 07214 带尼龙夹紧件的六角螺母，短型 DIN 985，增强型

205 kB

强度等级

294 kB

固定件标准概览

980 kB

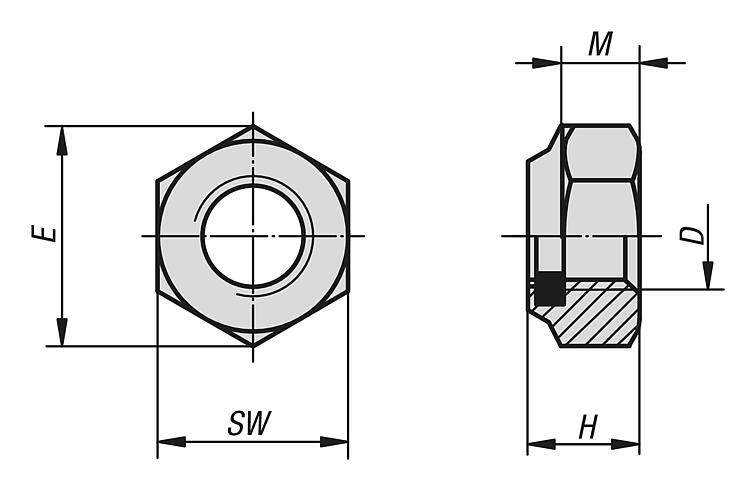

图纸

商品概述（精简）

商品选择/筛选

订货号	主体材料	强度等级	D	E	H	M	SW	DIN	价格
07214-203	钢制	6-8	M3	6,08	4	2,4	5,5	DIN 985	根据要求
07214-204	钢制	6-8	M4	7,66	5	2,9	7	DIN 985	根据要求
07214-205	钢制	6-8	M5	8,79	5	3,2	8	DIN 985	根据要求
07214-206	钢制	8	M6	11,05	6	4	10	DIN 985	根据要求
07214-208	钢制	8	M8	14,38	8	5,5	13	DIN 985	根据要求
07214-210	钢制	8	M10	18,9	10	6,5	17	DIN 985	根据要求
07214-212	钢制	8	M12	21,1	12	8	19	DIN 985	根据要求
07214-214	钢制	8	M14	23,9	14	9,5	22	DIN 985	根据要求
07214-216	钢制	8	M16	26,76	16	10,5	24	DIN 985	根据要求
07214-220	钢制	8	M20	32,95	20	14	30	DIN 985	根据要求
07214-224	钢制	8	M24	39,55	24	15	36	DIN 985	根据要求
07214-227	钢制	8	M27	45,2	27	17	41	DIN 985	根据要求
07214-230	钢制	8	M30	50,85	30	19	46	DIN 985	根据要求
07214-306	钢制	10	M6	11,05	6	4	10	DIN 985	根据要求
07214-308	钢制	10	M8	14,38	8	5,5	13	DIN 985	根据要求
07214-310	钢制	10	M10	18,9	10	6,5	17	DIN 985	根据要求
07214-312	钢制	10	M12	21,1	12	8	19	DIN 985	根据要求
07214-314	钢制	10	M14	23,9	14	9,5	22	DIN 985	根据要求
07214-316	钢制	10	M16	26,76	16	10,5	24	DIN 985	根据要求
07214-320	钢制	10	M20	32,95	20	14	30	DIN 985	根据要求
07214-324	钢制	10	M24	35	24	15	36	DIN 985	根据要求
07214-327	钢制	10	M27	45,2	27	17	41	DIN 985	根据要求
07214-330	钢制	10	M30	50,85	30	19	46	DIN 985	根据要求
07214-103	不锈钢 A2	70	M3	6,08	4	2,4	5,5	类似 DIN 985	根据要求
07214-104	不锈钢 A2	70	M4	7,66	5	2,9	7	类似 DIN 985	根据要求
07214-105	不锈钢 A2	70	M5	8,79	5	3,2	8	类似 DIN 985	根据要求
07214-106	不锈钢 A2	70	M6	11,05	6	4	10	类似 DIN 985	根据要求
07214-108	不锈钢 A2	70	M8	14,38	8	5,5	13	类似 DIN 985	根据要求
07214-110	不锈钢 A2	70	M10	18,9	10	6,5	17	类似 DIN 985	根据要求
07214-112	不锈钢 A2	70	M12	21,1	12	8	19	类似 DIN 985	根据要求
07214-114	不锈钢 A2	70	M14	23,9	14	9,5	22	类似 DIN 985	根据要求
07214-116	不锈钢 A2	70	M16	26,76	16	10,5	24	类似 DIN 985	根据要求
07214-120	不锈钢 A2	70	M20	32,95	20	14	30	类似 DIN 985	根据要求
07214-124	不锈钢 A2	70	M24	39,55	24	15	36	类似 DIN 985	根据要求
07214-127	不锈钢 A2	70	M27	45,2	27	17	41	类似 DIN 985	根据要求
07214-130	不锈钢 A2	70	M30	50,85	30	19	46	类似 DIN 985	根据要求
07214-603	不锈钢 A4	-	M3	6,08	4	2,4	5,5	类似 DIN 985	根据要求
07214-604	不锈钢 A4	-	M4	7,66	5	2,9	7	类似 DIN 985	根据要求
07214-605	不锈钢 A4	-	M5	8,79	5	3,2	8	类似 DIN 985	根据要求
07214-606	不锈钢 A4	-	M6	11,05	6	4	10	类似 DIN 985	根据要求
07214-608	不锈钢 A4	-	M8	14,38	8	5,5	13	类似 DIN 985	根据要求
07214-610	不锈钢 A4	-	M10	18,9	10	6,5	17	类似 DIN 985	根据要求
07214-612	不锈钢 A4	-	M12	21,1	12	8	19	类似 DIN 985	根据要求
07214-614	不锈钢 A4	-	M14	23,9	14	9,5	22	类似 DIN 985	根据要求
07214-616	不锈钢 A4	-	M16	26,76	16	10,5	24	类似 DIN 985	根据要求
07214-620	不锈钢 A4	-	M20	32,95	20	14	30	类似 DIN 985	根据要求
07214-624	不锈钢 A4	-	M24	39,55	24	15	36	类似 DIN 985	根据要求
07214-627	不锈钢 A4	-	M27	45,2	27	17	41	类似 DIN 985	根据要求
07214-630	不锈钢 A4	-	M30	50,85	30	19	46	类似 DIN 985	根据要求
