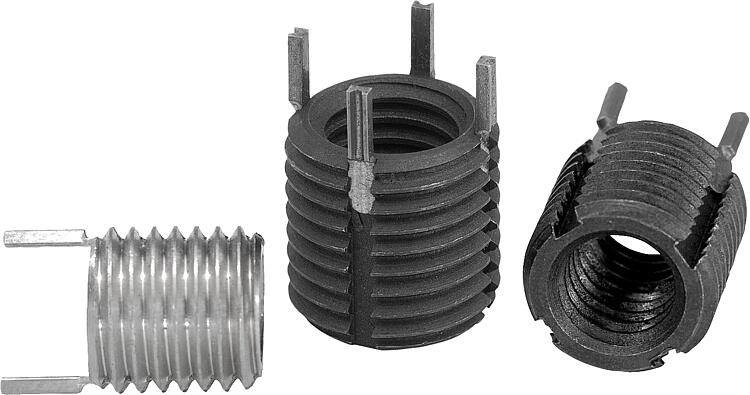

        螺套

商品描述/产品说明

产品说明材料：钢或不锈钢规格：钝化。提示：螺套用于修复并再次利用受损、烂牙以及咬死的螺孔。借此修复贵重的部件。
螺套适用于多种材料，包括轻金属合金及铸件。M6以下为2个锁销，超过M6的螺套带4个锁销。
公差：
公差等级依照不同螺纹，例如螺母螺纹6H、螺柱螺纹6g，其它尺寸±0.25 mm。剩余尺寸 ± 0.25 mm。

技术提示参见螺套的操作指导书。
优点：- 安装简易便捷。
- 通过锁销固定，避免由于由于受力或振动导致的扭矩。

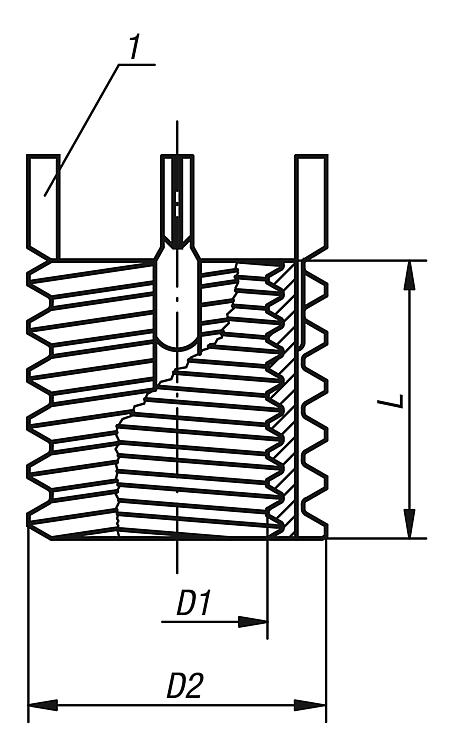

- 使用专用安装工具安装，不需要其它工具。图纸提示：

1) 止动楔块

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 07660 螺套

234 kB

图纸

商品选择/筛选

订货号	主体材料	D1 内螺纹	D2 外螺纹	L 长度	安装钻孔 Ø	安装定位孔 Ø +0.25	安装孔丝攻规格	安装孔最小螺纹深度	取出钻孔 Ø	取出钻孔深度	安装工具订货号	价格
07660-05	钢制	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	07660-805	根据要求
07660-06	钢制	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	07660-806	根据要求
07660-08	钢制	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	07660-808	根据要求
07660-08X1	钢制	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	07660-808	根据要求
07660-10	钢制	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	07660-810	根据要求
07660-10X125	钢制	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	07660-810	根据要求
07660-12	钢制	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	07660-812	根据要求
07660-12X125	钢制	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	07660-812	根据要求
07660-105	不锈钢	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	07660-805	根据要求
07660-106	不锈钢	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	07660-806	根据要求
07660-108	不锈钢	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	07660-808	根据要求
07660-108X1	不锈钢	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	07660-808	根据要求
07660-110	不锈钢	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	07660-810	根据要求
07660-110X125	不锈钢	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	07660-810	根据要求
07660-112	不锈钢	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	07660-812	根据要求
07660-112X125	不锈钢	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	07660-812	根据要求
