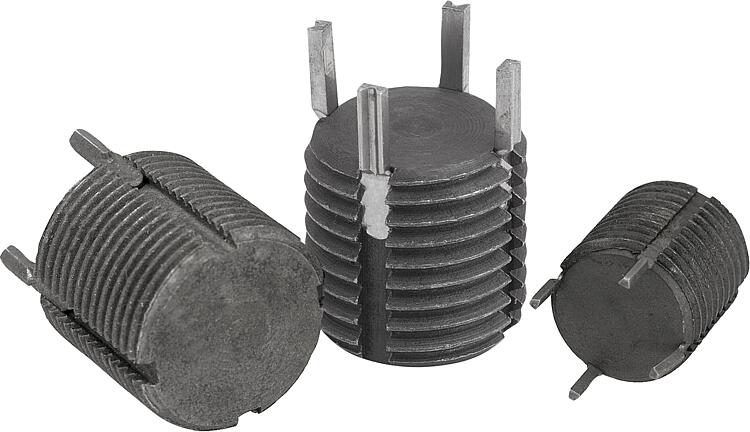

产品说明材料：钢制。规格：钝化。提示：实心型螺套用于修复并再次利用受损、烂牙以及咬死的螺孔。借此修复贵重的部件。
实心型螺套适用于多种材料，包括轻金属合金及铸件。M6以下为2个锁销，超过M6的螺套带4个锁销。
公差：
公差等级依照不同螺纹，例如螺柱螺纹6g，其它尺寸±0.25 mm。
工件上螺纹孔过大或者间距需要调整时，可以选用此类螺套。
详细技术参数参见螺套操作说明书。优点：- 安装简易便捷。
- 通过锁销固定，避免由于由于受力或振动导致的扭矩。
- 使用专用安装工具安装，不需要其它工具。图纸提示： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

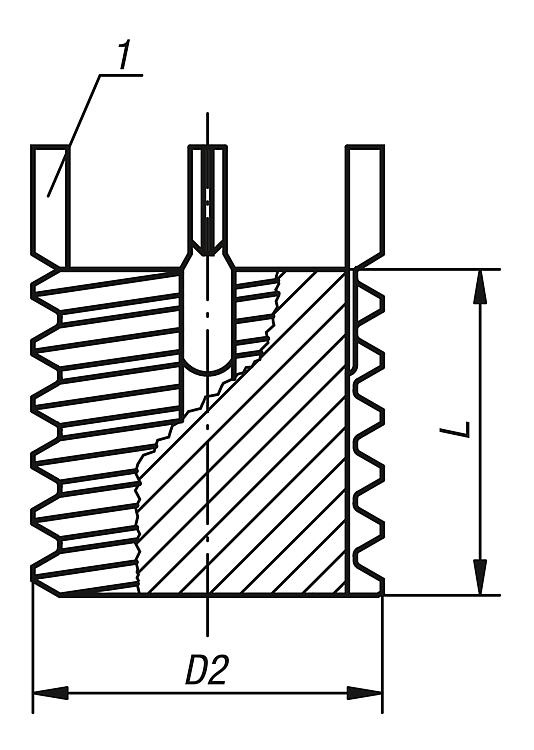

| 订货号 | D2
外螺纹 | L
长度 | 安装
钻孔 Ø | 安装
定位孔 Ø
+0.25 | 安装孔
丝攻规格 | 安装孔
最小
螺纹深度 | 取出
钻孔 Ø | 取出
钻孔深度 | 安装工具订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 07662-08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07662-808 |  |  | 根据要求 | | | 07662-10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | 07662-810 | | | 根据要求 | | | 07662-12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | 07662-812 | | | 根据要求 | | | 07662-14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | 07662-814 | | | 根据要求 | | | 07662-16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | 07662-816 | | | 根据要求 | | | 07662-18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | 07662-818 | | | 根据要求 | | | 07662-20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | 07662-820 | | | 根据要求 | | | 07662-22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | 07662-822 | | | 根据要求 | | | 07662-24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | 07662-824 | | | 根据要求 | | | 07662-30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | 07662-830 | | | 根据要求 | |
|
|
