09230

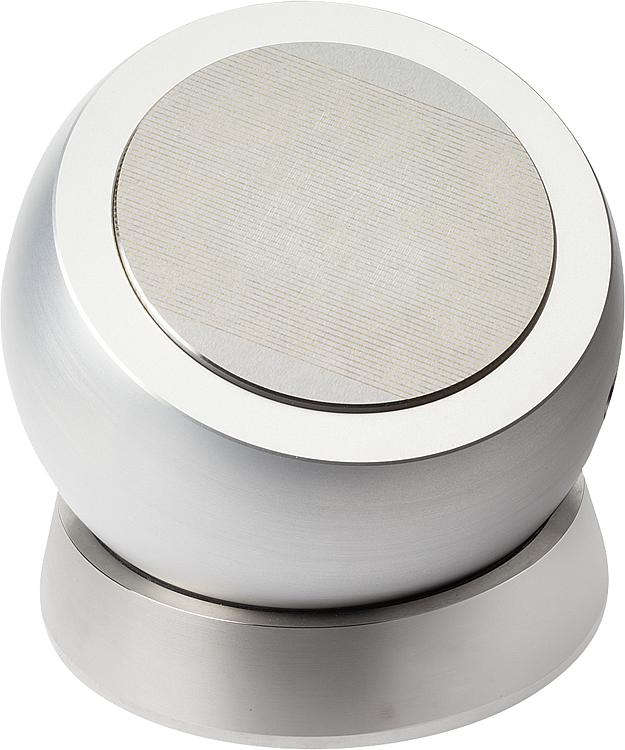

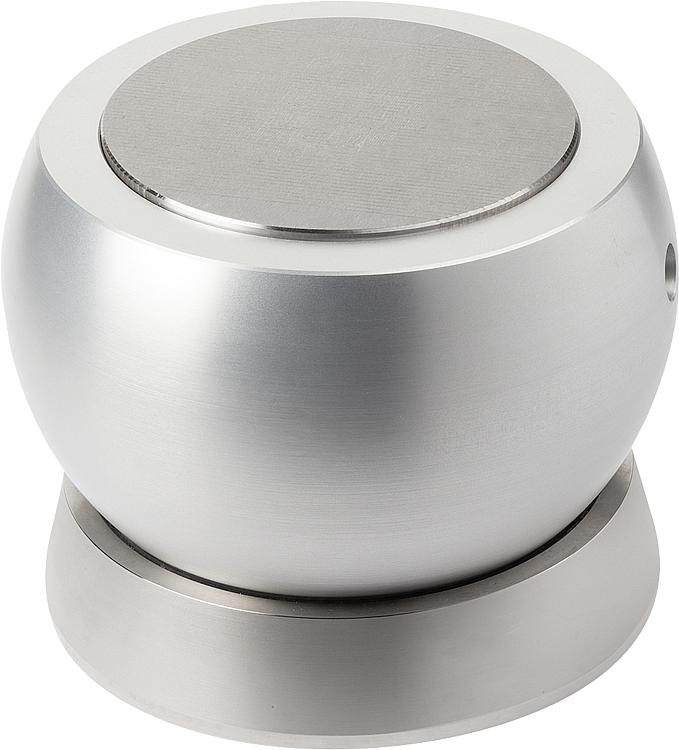

磁性顶珠

产品
- 产品概览
  - 灵活的标准件系统
    - 磁铁
      - 磁性顶珠

商品描述/产品说明

产品说明材料：铝制顶珠。
钕制磁铁卡盘，钢制主体。
钢制定位环，表面衬有皮革。规格：阳极氧化。

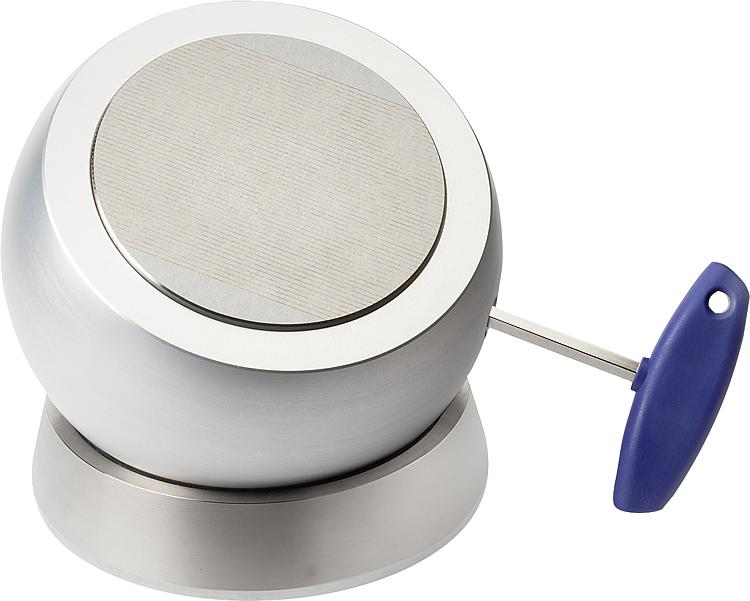

定位环，经化学镀镍处理。提示：磁性顶珠用于在抛光、装配和激光焊接时进行最佳的加工定位。根据工件的几何尺寸和重量可将摆角调整至最大 90°。磁铁卡盘通过附带的、具有 T 型把手的六角扳手开启和闭合。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 09230 磁性顶珠

421 kB

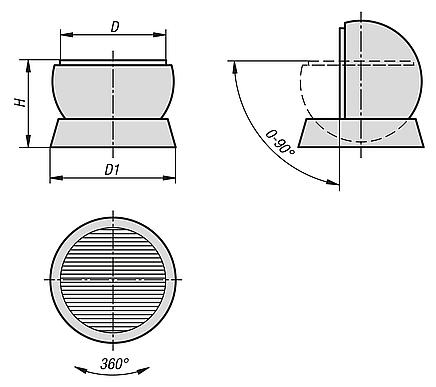

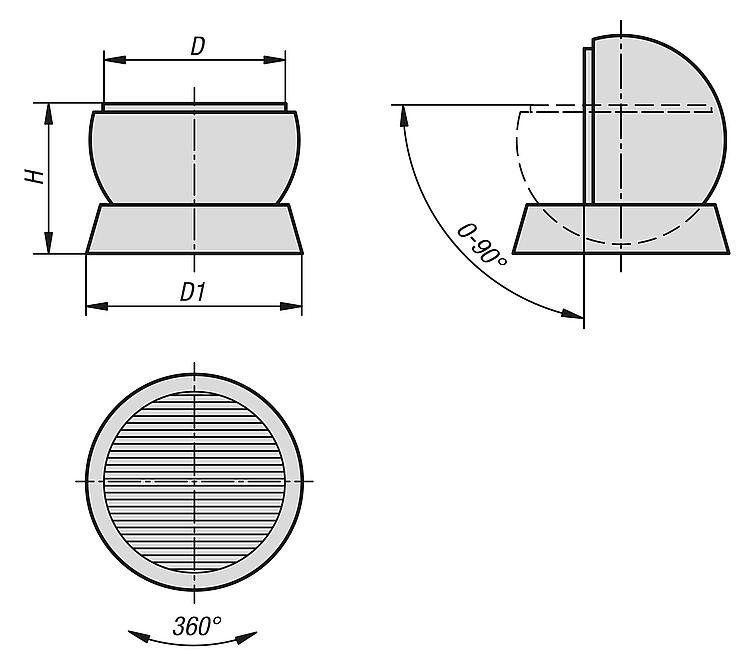

图纸

商品选择/筛选

订货号	D	D1	H	吸力 N	极距	价格
09230-0801	80	128	104	80	1.5+0.5	根据要求
09230-1001	100	158	129	100	1.5+0.5	根据要求
09230-1301	130	188	145	100	1.5+0.5	根据要求
09230-1601	160	218	164	100	1.5+0.5	根据要求
