        花键螺母类似于 DIN ISO 14

商品描述/产品说明

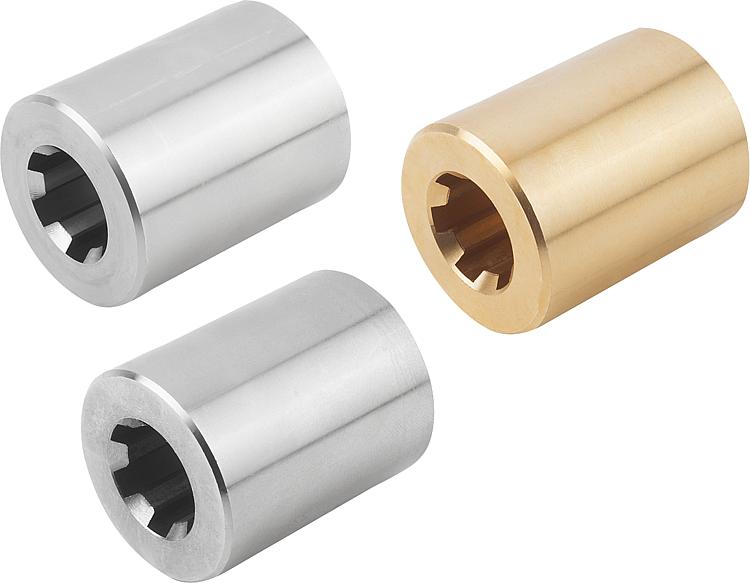

产品说明材料：

钢制 C45.
不锈钢 1.4305.
炮铜 Rg 7.

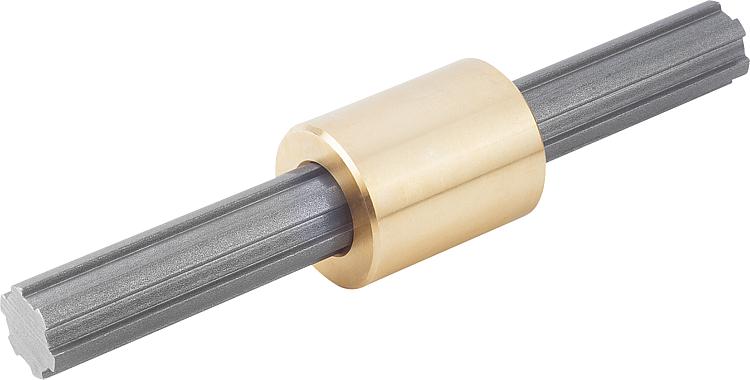

规格：亮色。提示：花键毂符合 DIN ISO 14 标准，带有直的平行侧面。花键轴及花键毂用于传递高扭矩，同时保持轴向位移。
在具有 6 个侧面的花键轴中，孔未在两个轴的凹槽中间。
在具有 8 个侧面的版本中，孔位于两个轴上，孔位于凹槽的中间。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 24011 花键螺母类似于 DIN ISO 14

223 kB

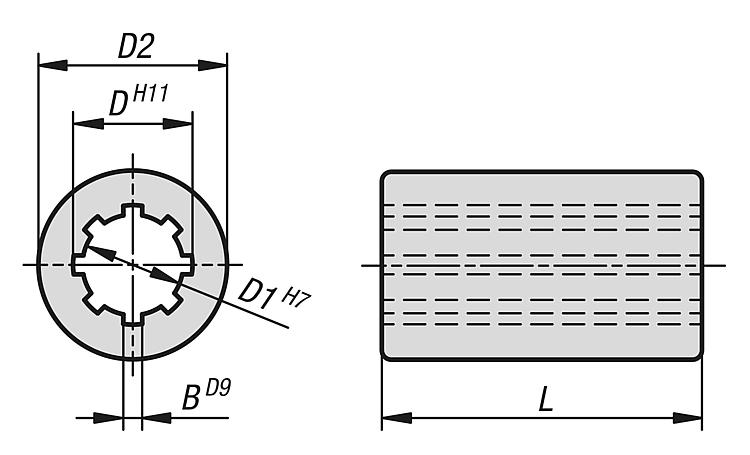

图纸

商品选择/筛选

订货号	主体材料	型材	沟槽数	B	D	D1	D2	L	状态	价格
24011-11141	钢制	KW11X14	6	3	14	11	20	40		根据要求
24011-13161	钢制	KW13X16	6	3,5	16	13	28	45		根据要求
24011-16201	钢制	KW16X20	6	4	20	16	32	45		根据要求
24011-18221	钢制	KW18X22	6	5	22	18	40	50		根据要求
24011-21251	钢制	KW21X25	6	5	25	21	40	55		根据要求
24011-23281	钢制	KW23X28	6	6	28	23	50	55		根据要求
24011-26321	钢制	KW26X32	6	6	32	26	52	60		根据要求
24011-32381	钢制	KW32X38	8	6	38	32	60	60		根据要求
24011-36421	钢制	KW36X42	8	7	42	36	70	65		根据要求
24011-42481	钢制	KW42X48	8	8	48	42	80	70		根据要求
24011-46541	钢制	KW46X54	8	9	54	46	80	90		根据要求
24011-11142	不锈钢	KW11X14	6	3	14	11	20	40		根据要求
24011-13162	不锈钢	KW13X16	6	3,5	16	13	28	45		根据要求
24011-16202	不锈钢	KW16X20	6	4	20	16	32	45		根据要求
24011-18222	不锈钢	KW18X22	6	5	22	18	40	50		根据要求
24011-21252	不锈钢	KW21X25	6	5	25	21	40	55		根据要求
24011-23282	不锈钢	KW23X28	6	6	28	23	50	55		根据要求
24011-26322	不锈钢	KW26X32	6	6	32	26	52	60		根据要求
24011-32382	不锈钢	KW32X38	8	6	38	32	60	60		根据要求
24011-36422	不锈钢	KW36X42	8	7	42	36	70	65		根据要求
24011-42482	不锈钢	KW42X48	8	8	48	42	80	70		根据要求
24011-46542	不锈钢	KW46X54	8	9	54	46	80	90	余货	根据要求
24011-11143	炮铜	KW11X14	6	3	14	11	20	40		根据要求
24011-13163	炮铜	KW13X16	6	3,5	16	13	28	45		根据要求
24011-16203	炮铜	KW16X20	6	4	20	16	32	45		根据要求
24011-18223	炮铜	KW18X22	6	5	22	18	40	50		根据要求
24011-21253	炮铜	KW21X25	6	5	25	21	40	55		根据要求
24011-23283	炮铜	KW23X28	6	6	28	23	50	55		根据要求
24011-26323	炮铜	KW26X32	6	6	32	26	52	60		根据要求
24011-32383	炮铜	KW32X38	8	6	38	32	60	60		根据要求
24011-36423	炮铜	KW36X42	8	7	42	36	70	65		根据要求
24011-42483	炮铜	KW42X48	8	8	48	42	80	70		根据要求
24011-46543	炮铜	KW46X54	8	9	54	46	80	90		根据要求
