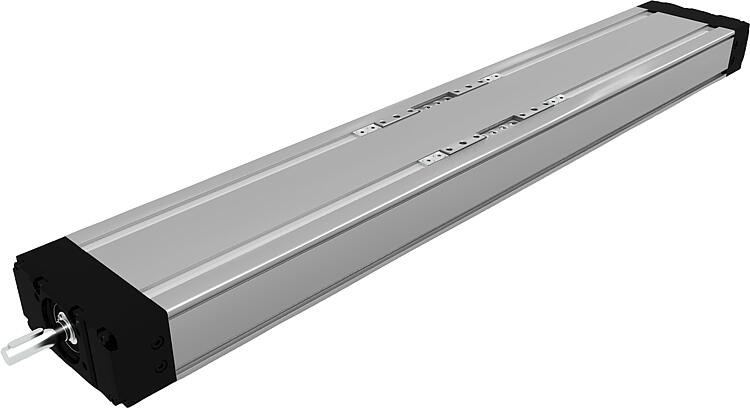

        带滚珠丝杠和两个型材导轨的直线轴

商品描述/产品说明

查看/筛选所有商品

产品说明材料：铝制压制棒材基体。
铝制轴承座和滑座。
钢制型材导轨和导向滑座。
钢制滚珠丝杠轴。
钢制滚珠丝杠螺母。规格：经自然色阳极氧化处理的基体和滑座。
经黑色阳极氧化处理的轴承座。

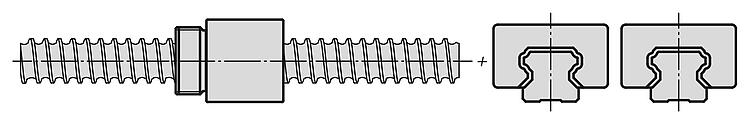

经感应淬火和打磨处理的型材导轨滚道。提示：紧凑型灵活的推杆，配有滚珠丝杠。由自支撑、硬质阳极氧化铝制型材制成的基体，配有两个集成的平行型材导轨。该导轨系统在所有方向上吸收极大的力，低磨损率，并为移动的大型物体提供最佳的运行性能。能够实现高速、极高的定位精度和重复定位精度等高性能特点。可轻松组合成多系统。

推杆采用公差等级为 ISO 7 的精密滚珠丝杠，减少了滚珠丝杠螺母的轴向间隙。由抗静电聚氨酯制成的覆盖带可保护型材中的所有部件免受灰尘和其他污物的影响。

铝制型材的外侧有槽，能够简便安全地安装型材并固定如传感器等附属部件。

滑座的侧面和顶面设有螺纹孔和额外的定心孔。使用我们的定心环 20240，可精准地将其它连接件安装到滑座上。

滑座两侧设有润滑油孔（漏斗润滑脂接头 DIN 3405D），用于重新润滑滚珠丝杠和导轨。

A 型：短滑座

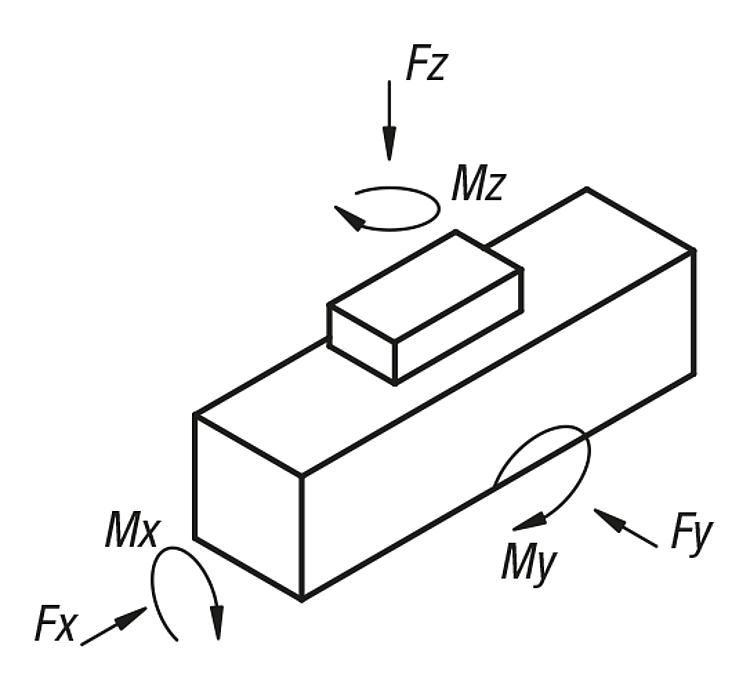

B 型：长滑座技术参数：负载规格适用于动态负载。

表中给出的所有动态扭矩和承载量均为理论值。未考虑安全系数。安全系数取决于使用情况和所需的安全性。建议安全系数 fs = 5。温度范围：0 °C 至 +60 °C.根据要求：其他长度（最大长度和最大行程参见表格）。
滚珠丝杠公差等级符合 ISO 5 标准。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 20331-10 带滚珠丝杠和两个型材导轨的直线轴

724 kB

图片（总概述）

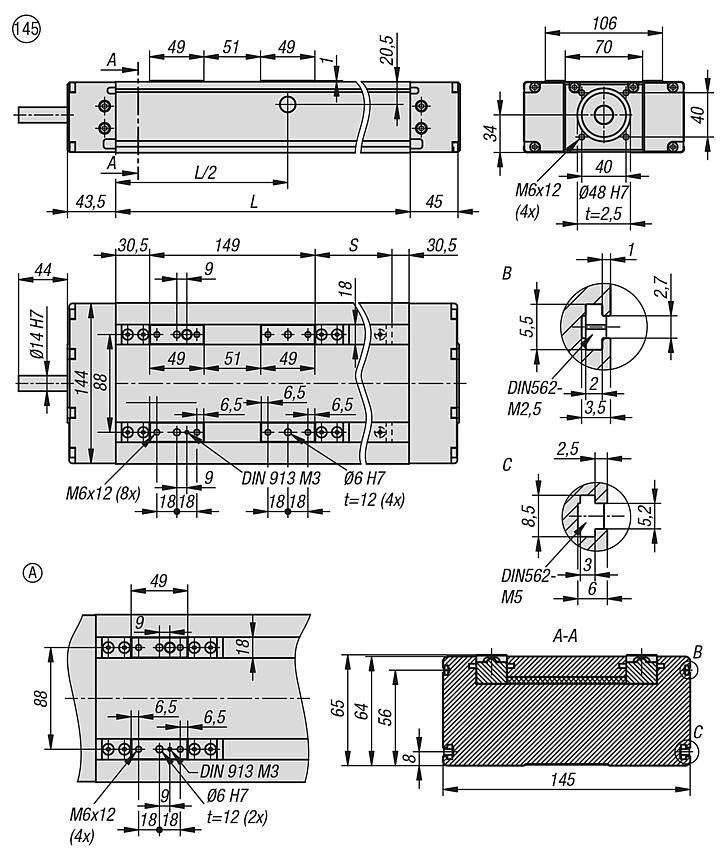

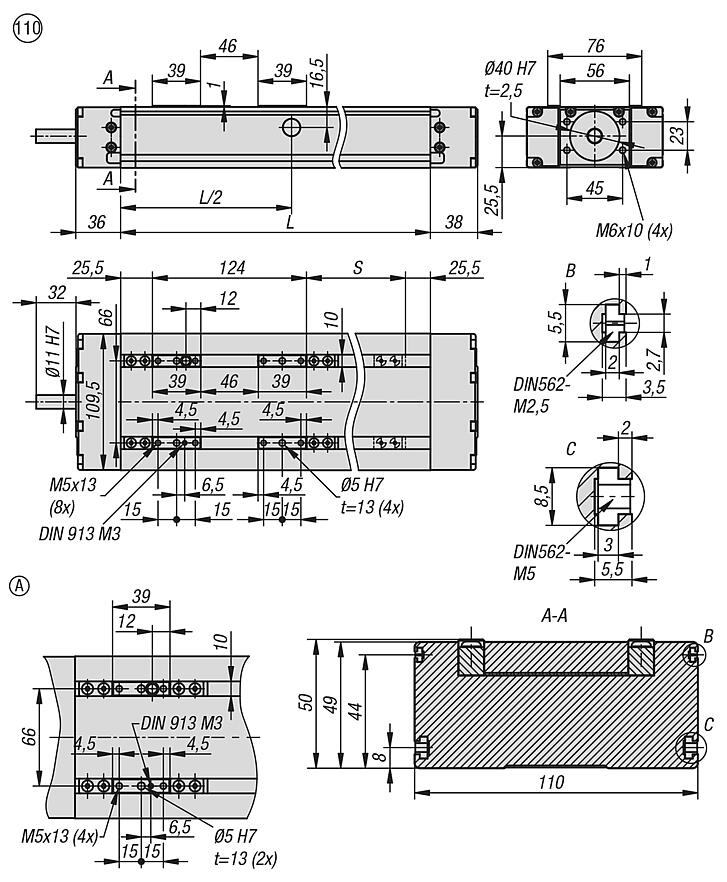

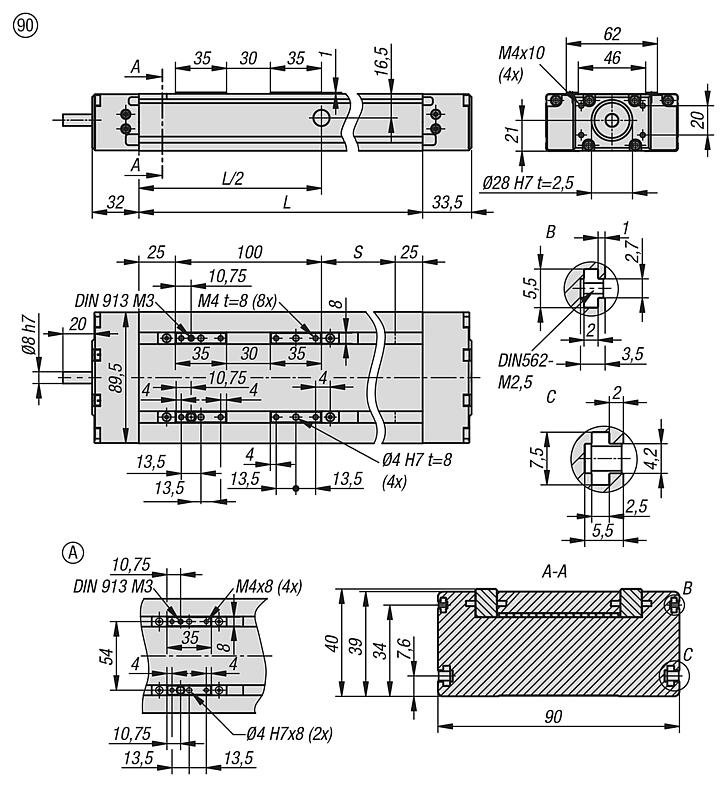

带滚珠丝杠和两个型材导轨的直线轴，A 型，短型

更多信息

图纸

商品选择/筛选

	A	短款	90 110 145	185 190 210	750 1500 1800	0,3 0,63 1,19	5000 3800 13150 11550 8170 14800 15900 16250 13000	4620 19800 34200		5000 2540 8700 6730 4200 14800 13850 6930 2770	2000 4670 8930	4540 9390 15320	13,6 29,1 85,3	102,6 196 682,3	12x5 12x10 16x5 16X10 16X16 20X5 20X10 20X20 20X50	0,08 0,09 0,17 0,18 0,23 0,3 0,32 0,45 0,8	0,54 0,66 1,24 1,48 1,98 4,42 4,87 6,68 19,34	125 650 1500	17 118 260	34 235 520	100	665 1410 1690 1960	30 40 55	5 10 16 20 50	±0,02	5800 4200 3300 3000	4,4 4,5 7,7 11,9 13 24,5	20	0,49 0,97 0,35 0,7 1,12 0,28 0,55 1,1 2,5				Reset
订货号	类型	形状类型	尺寸	L	L max.	移动质量 (kg)	动态主轴承载量 CS (N)	动态承载量 C (N)	接通时长	力 Fx N	力 Fy 动力 N	力 Fz 动力 N	Iy cm⁴	惯性矩 Iz cm⁴	滚珠丝杠轴 DxT	空转力矩 Nm	惯性矩 10⁻⁵ kg m²	Mx 动力 Nm	My 动力 Nm	Mz 动力 Nm	行程 S	S （行程）最大	S （行程）最小	进给常数 mm/U	重复精度	最高转速 r/min	最大驱动扭矩 M Nm	最大加速度 m/sc	最大速度米/秒	CAD	配件	价格	订购
20331-10-1090120570X100	A	短款	90	185	750	0,3	5000	4620	100%	5000	2000	4540	13,6	102,6	12x5	0,08	0,54	125	17	34	100	665	30	5	±0,02	5800	4,4	20	0,49			根据要求
20331-10-1090121070X100	A	短款	90	185	750	0,3	3800	4620	100%	2540	2000	4540	13,6	102,6	12x10	0,09	0,66	125	17	34	100	665	30	10	±0,02	5800	4,5	20	0,97			根据要求
20331-10-1110160570X100	A	短款	110	190	1500	0,63	13150	19800	100%	8700	4670	9390	29,1	196	16x5	0,17	1,24	650	118	235	100	1410	40	5	±0,02	4200	7,7	20	0,35			根据要求
20331-10-1110161070X100	A	短款	110	190	1500	0,63	11550	19800	100%	6730	4670	9390	29,1	196	16X10	0,18	1,48	650	118	235	100	1410	40	10	±0,02	4200	11,9	20	0,7			根据要求
20331-10-1110161670X100	A	短款	110	190	1500	0,63	8170	19800	100%	4200	4670	9390	29,1	196	16X16	0,23	1,98	650	118	235	100	1410	40	16	±0,02	4200	11,9	20	1,12			根据要求
20331-10-1145200570X100	A	短款	145	210	1800	1,19	14800	34200	100%	14800	8930	15320	85,3	682,3	20X5	0,3	4,42	1500	260	520	100	1690	55	5	±0,02	3300	13	20	0,28			根据要求
20331-10-1145201070X100	A	短款	145	210	1800	1,19	15900	34200	100%	13850	8930	15320	85,3	682,3	20X10	0,32	4,87	1500	260	520	100	1690	55	10	±0,02	3300	24,5	20	0,55			根据要求
20331-10-1145202070X100	A	短款	145	210	1800	1,19	16250	34200	100%	6930	8930	15320	85,3	682,3	20X20	0,45	6,68	1500	260	520	100	1690	55	20	±0,02	3300	24,5	20	1,1			根据要求
20331-10-1145205070X100	A	短款	145	210	1800	1,19	13000	34200	100%	2770	8930	15320	85,3	682,3	20X50	0,8	19,34	1500	260	520	100	1960	55	50	±0,02	3000	24,5	20	2,5			根据要求

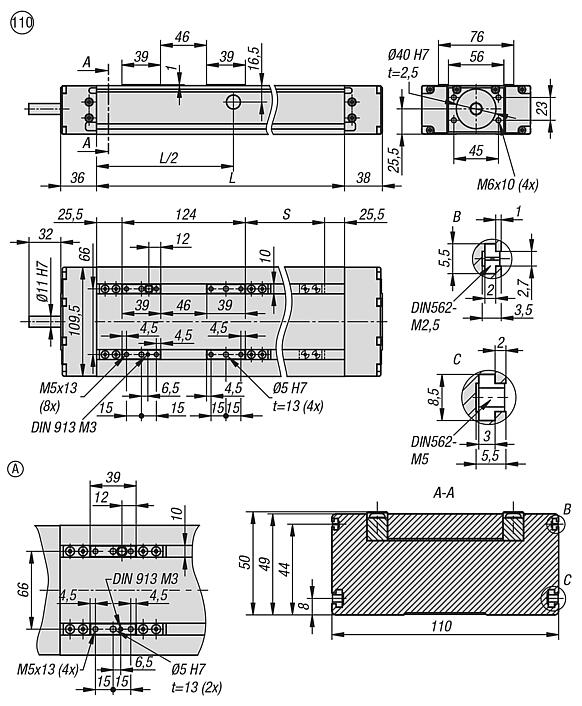

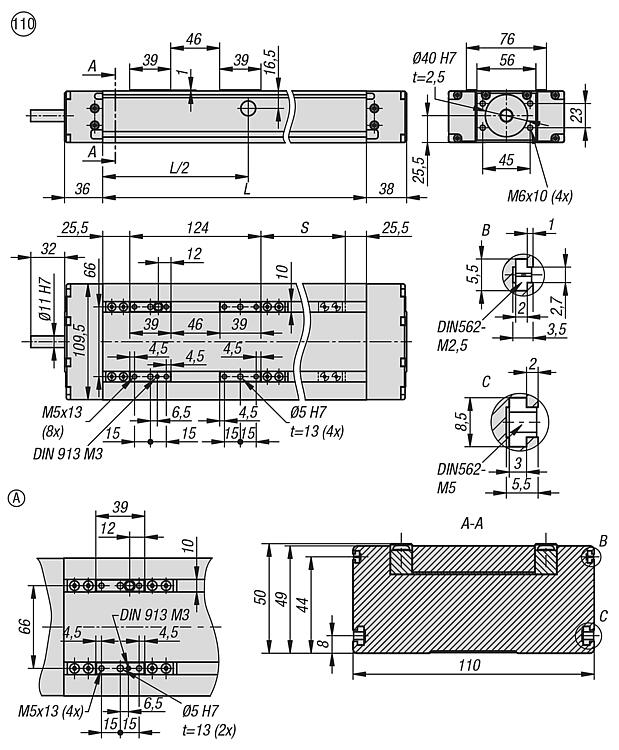

带滚珠丝杠和两个型材导轨的直线轴，B 型，长型

更多信息

图纸

商品选择/筛选

	B	长	90 110 145	250 275 310	750 1500 1800	0,5 1,36 2,61	5000 3800 13150 11550 8170 14800 15900 16250 13000	9240 39600 68400		5000 2540 8700 6730 4200 14800 13850 6930 2770	3990 13080 17870	9090 18800 30680	13,6 29,1 85,3	102,6 196 682,3	12x5 12x10 16x5 16X10 16X16 20X5 20X10 20X20 20X50	0,08 0,09 0,17 0,18 0,23 0,3 0,32 0,45 0,8	0,66 0,86 1,78 2,29 3,37 5,9 6,88 10,85 38,62	250 1305 3005	300 1680 3420	300 1680 3420	100	600 1325 1590	30 40 55	5 10 16 20 50	±0,02	5800 4200 3300 3000	4,4 4,5 7,7 11,9 13 24,5	20	0,49 0,97 0,35 0,7 1,12 0,28 0,55 1,1 2,5				Reset
订货号	类型	形状类型	尺寸	L	L max.	移动质量 (kg)	动态主轴承载量 CS (N)	动态承载量 C (N)	接通时长	力 Fx N	力 Fy 动力 N	力 Fz 动力 N	Iy cm⁴	惯性矩 Iz cm⁴	滚珠丝杠轴 DxT	空转力矩 Nm	惯性矩 10⁻⁵ kg m²	Mx 动力 Nm	My 动力 Nm	Mz 动力 Nm	行程 S	S （行程）最大	S （行程）最小	进给常数 mm/U	重复精度	最高转速 r/min	最大驱动扭矩 M Nm	最大加速度 m/sc	最大速度米/秒	CAD	配件	价格	订购
20331-10-2090120570X100	B	长	90	250	750	0,5	5000	9240	100%	5000	3990	9090	13,6	102,6	12x5	0,08	0,66	250	300	300	100	600	30	5	±0,02	5800	4,4	20	0,49			根据要求
20331-10-2090121070X100	B	长	90	250	750	0,5	3800	9240	100%	2540	3990	9090	13,6	102,6	12x10	0,09	0,86	250	300	300	100	600	30	10	±0,02	5800	4,5	20	0,97			根据要求
20331-10-2110160570X100	B	长	110	275	1500	1,36	13150	39600	100%	8700	13080	18800	29,1	196	16x5	0,17	1,78	1305	1680	1680	100	1325	40	5	±0,02	4200	7,7	20	0,35			根据要求
20331-10-2110161070X100	B	长	110	275	1500	1,36	11550	39600	100%	6730	13080	18800	29,1	196	16X10	0,18	2,29	1305	1680	1680	100	1325	40	10	±0,02	4200	11,9	20	0,7			根据要求
20331-10-2110161670X100	B	长	110	275	1500	1,36	8170	39600	100%	4200	13080	18800	29,1	196	16X16	0,23	3,37	1305	1680	1680	100	1325	40	16	±0,02	4200	11,9	20	1,12			根据要求
20331-10-2145200570X100	B	长	145	310	1800	2,61	14800	68400	100%	14800	17870	30680	85,3	682,3	20X5	0,3	5,9	3005	3420	3420	100	1590	55	5	±0,02	3300	13	20	0,28			根据要求
20331-10-2145201070X100	B	长	145	310	1800	2,61	15900	68400	100%	13850	17870	30680	85,3	682,3	20X10	0,32	6,88	3005	3420	3420	100	1590	55	10	±0,02	3300	24,5	20	0,55			根据要求
20331-10-2145202070X100	B	长	145	310	1800	2,61	16250	68400	100%	6930	17870	30680	85,3	682,3	20X20	0,45	10,85	3005	3420	3420	100	1590	55	20	±0,02	3300	24,5	20	1,1			根据要求
20331-10-2145205070X100	B	长	145	310	1800	2,61	13000	68400	100%	2770	17870	30680	85,3	682,3	20X50	0,8	38,62	3005	3420	3420	100	1590	55	50	±0,02	3000	24,5	20	2,5			根据要求
