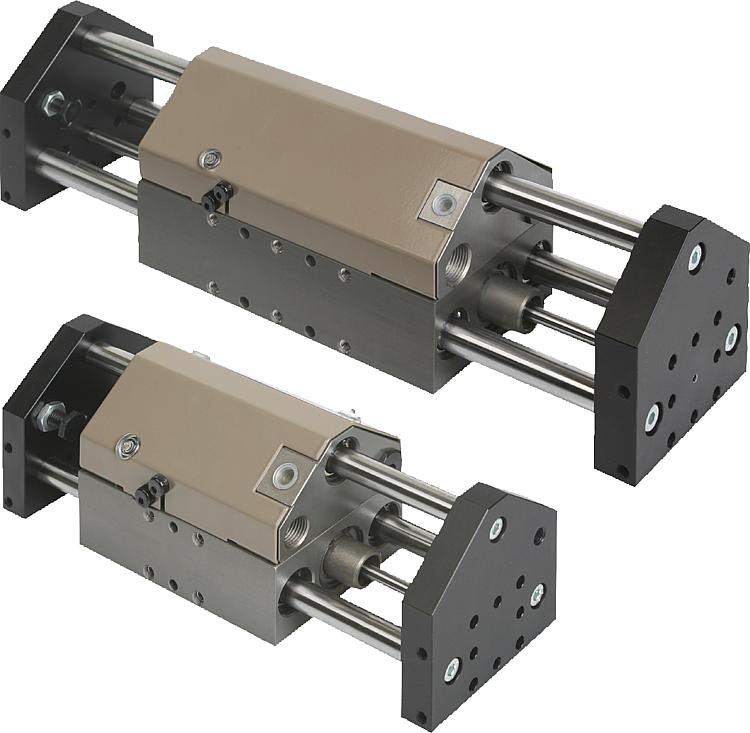

        配备三个圆导轨的导杆气缸

商品描述/产品说明

产品说明材料：基体和法兰板 EN AW-5754。钢制导向轴。规格：经阳极氧化加硬处理的基体。
经阳极氧化处理的法兰板。
经硬化处理的导向轴。提示：配备三个精密钢轴和带刮擦器的滚珠轴套的免维护导杆气缸。通过双作用气缸驱动。所有安装螺纹均配备螺纹套。作为附件提供的减振器和接近开关可以集成安装（无突出边缘）。联锁结构带来的百分之百可重复性。无需适配板即可在所有结构尺寸和升降类型中进行结合。
可以实现 ±0.01mm 范围内的重复精度。

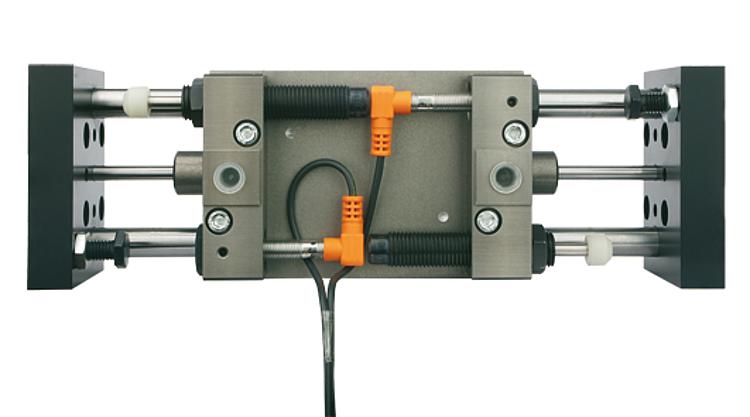

负载参数适用于位于中间的滑撬。温度范围：+5 °C 至 +80 °C根据要求：锁定套筒用于确保行程一致。附件：减振器、接近开关和连接器参见表格。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 20000 配备三个圆导轨的导杆气缸

331 kB

导杆气缸使用说明

1,9 MB

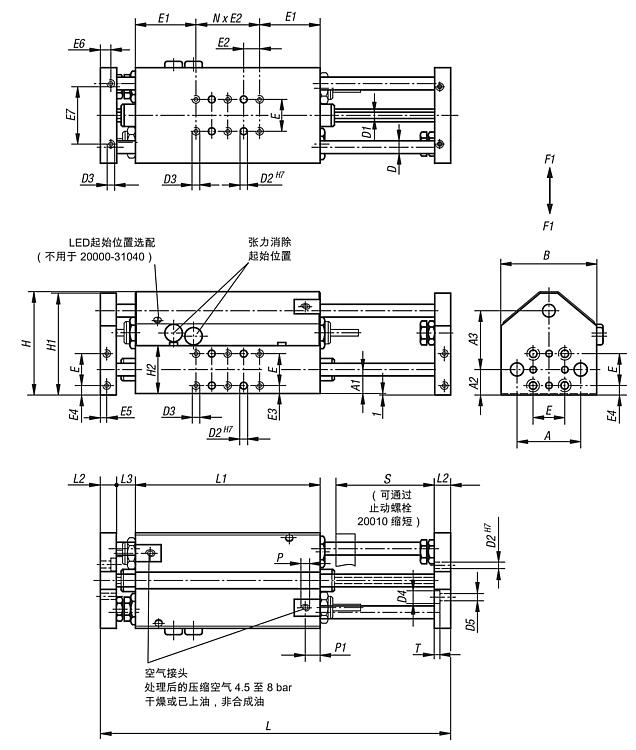

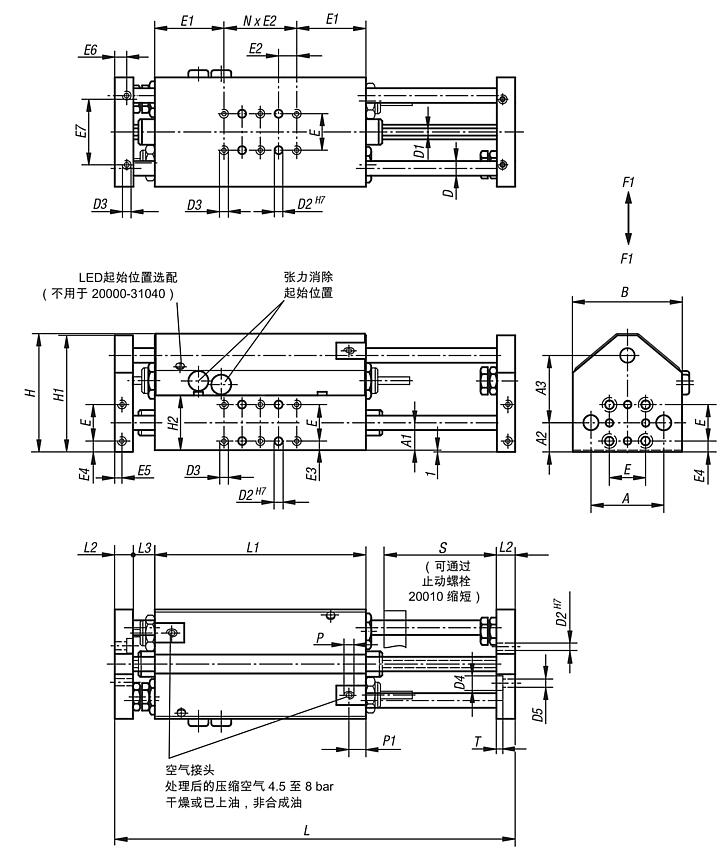

图纸

商品概述（精简）

商品选择/筛选

	1 2 3 5	40 55 70 104	15 20 25 38	16 21 26 39	37 50 62 93	60 82 100 150	8 12 16 25	4 6 8 12	4 5 6 10	M4 M5 M6 M10	8 10 11 18	4,5 5,5 6,6 11	20 30 40 60	38 45 50 72	10 15 20 30	5 8	6 9	4 5 6 8	9 11 14 17	36 50 70 96	40 60 80 100 90 120 150 160 200 180 240 300				Reset
订货号	尺寸	A	A1	A2	A3	B	D	D1	D2	D3	D4	D5	E	E1	E2	E3	E4	E5	E6	E7	行程 S	CAD	配件	价格	订购
20000-31040	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	40			根据要求
20000-31060	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	60			根据要求
20000-31080	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	80			根据要求
20000-31100	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	100			根据要求
20000-32060	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	60			根据要求
20000-32090	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	90			根据要求
20000-32120	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	120			根据要求
20000-32150	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	150			根据要求
20000-33100	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	80			根据要求
20000-33120	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	120			根据要求
20000-33160	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	160			根据要求
20000-33200	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	200			根据要求
20000-35120	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	120			根据要求
20000-35180	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	180			根据要求
20000-35240	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	240			根据要求
20000-35300	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	300			根据要求

	1 2 3 5	65 86 107 159	64 85 106 158	30 40 50 76	180 220 260 300 254 314 374 434 380 460 540 420 660 780	96 116 136 156 120 150 180 210 140 220 260 204 264 324 384	12 16 20 25	10 21 20 23	2 4 6 8	M5 G1/8 G1/4	9,3 9,9 9,5 14	3 5,7 5 7	0,38 0,26 0,18 0,125 0,61 0,35 0,24 0,16 0,84 0,52 0,32 0,2 1,08 0,7 0,48 0,36	100 250 407 660	16 25 32 40	11,3 17 22,6 28,3 56 84 112 140 118 178 236 295 354,6 531,8 709,1 886,4				Reset
订货号	尺寸	H	H1	H2	L	L1	L2	L3	N （数量）	P	P1	T	F1 max. kN	推力气压6bar （N）	气缸 Ø	耗气量每次往返动作气压6bar（ccm）	CAD	配件	价格	订购
20000-31040	1	65	64	30	180	96	12	10	2	M5	9,3	3	0,38	100	16	11,3			根据要求
20000-31060	1	65	64	30	220	116	12	10	4	M5	9,3	3	0,26	100	16	17			根据要求
20000-31080	1	65	64	30	260	136	12	10	6	M5	9,3	3	0,18	100	16	22,6			根据要求
20000-31100	1	65	64	30	300	156	12	10	8	M5	9,3	3	0,125	100	16	28,3			根据要求
20000-32060	2	86	85	40	254	120	16	21	2	G1/8	9,9	5,7	0,61	250	25	56			根据要求
20000-32090	2	86	85	40	314	150	16	21	4	G1/8	9,9	5,7	0,35	250	25	84			根据要求
20000-32120	2	86	85	40	374	180	16	21	6	G1/8	9,9	5,7	0,24	250	25	112			根据要求
20000-32150	2	86	85	40	434	210	16	21	8	G1/8	9,9	5,7	0,16	250	25	140			根据要求
20000-33100	3	107	106	50	300	140	20	20	2	G1/8	9,5	5	0,84	407	32	118			根据要求
20000-33120	3	107	106	50	380	180	20	20	4	G1/8	9,5	5	0,52	407	32	178			根据要求
20000-33160	3	107	106	50	460	220	20	20	6	G1/8	9,5	5	0,32	407	32	236			根据要求
20000-33200	3	107	106	50	540	260	20	20	8	G1/8	9,5	5	0,2	407	32	295			根据要求
20000-35120	5	159	158	76	420	204	25	23	2	G1/4	14	7	1,08	660	40	354,6			根据要求
20000-35180	5	159	158	76	540	264	25	23	4	G1/4	14	7	0,7	660	40	531,8			根据要求
20000-35240	5	159	158	76	660	324	25	23	6	G1/4	14	7	0,48	660	40	709,1			根据要求
20000-35300	5	159	158	76	780	384	25	23	8	G1/4	14	7	0,36	660	40	886,4			根据要求
