产品说明材料：铝制壳体。
PVC 电缆外皮。规格：紧凑型传感器和插头。
扁平插头 8 针，1 引脚。
6 芯连接电缆，ø 3.55-0.3 mm。
电缆弯曲半径 > 17 mm（静态）。提示：使用磁带 21725 工作。
传感器和磁带之间的读取距离必须是 0.1 至 2 mm。
传感器的工作电压和功率供给通过后续电子装置实现。
系统精度、可重复性和运行速度取决于后续电子装置。
可插拔接头连接到位置显示器 21700 和 21702。技术参数：- 防护等级 IP 67; EN 60529（传感器头）
- 抗震度 2000 m/s²，11 ms; EN 60068-2-27
- 耐振性 200 m/s², 50 Hz…2 kHz; EN 60068-2-6温度范围：- 环境温度 0…60 °C
- 存放温度 -10…70 °C装配：安装应根据随附的用户信息进行。

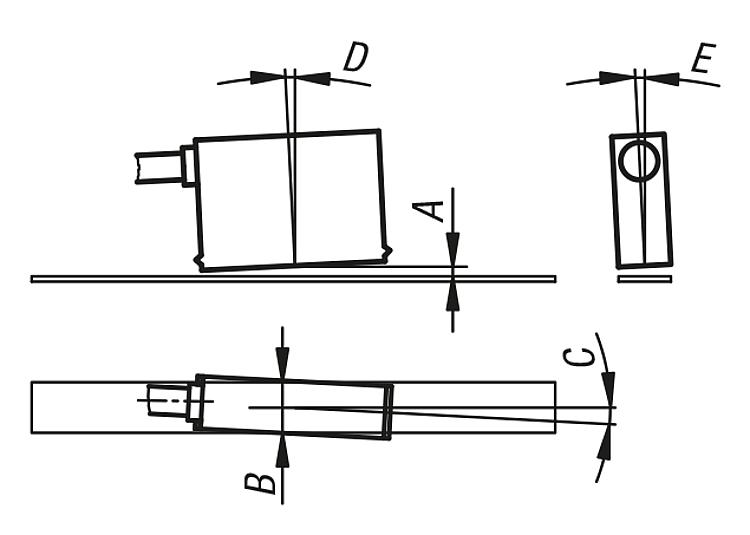

A) 传感器/磁条读取距离 ≤ 2 mm
B) 横向偏移 ± 2 mm
C) 同心度误差 ± 3°
D) 纵向倾角 ± 1°
E) 侧面倾角 ± 3°附件：位置指示器 21700 和 21702。
磁带 21725。说明：相对空气湿度 100%。允许结露（传感器头）。图纸提示：特点： 下载此处为收集信息的 PDF：
