产品说明材料：聚酰胺 6 制壳体。
钢制空心轴。
塑料制观察窗。
钢制螺纹销。规格：抗冲击壳体。
经发蓝处理的空心轴。
黑色螺纹销。

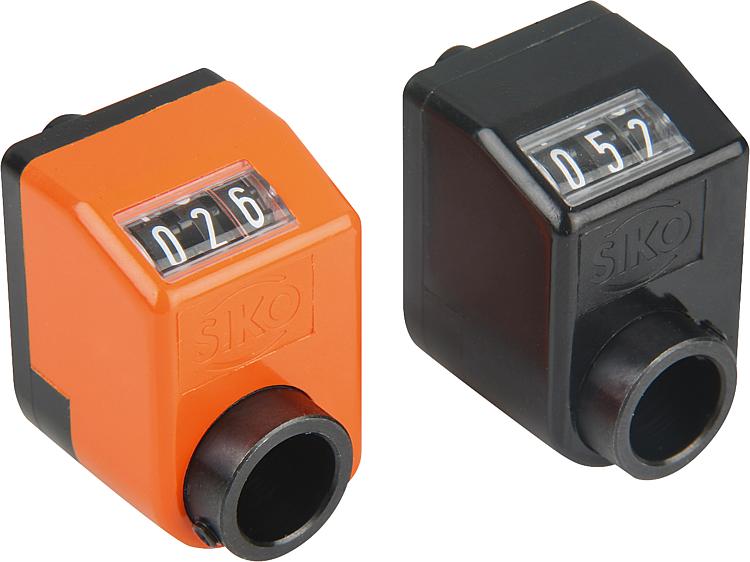

黑色数轮，白色数字。提示：位置指示器能够一目了然地直接读取测量值。
此外，还可选择每转一周（相应的丝杠螺距）的显示值，通过传动齿轮实现不同的显示值。
位置指示器的特征是以较小的结构实现非常清晰的显示效果。它们尤其适合较小丝杠螺距和轴径，并且在背面有个防止扭矩的定位孔。

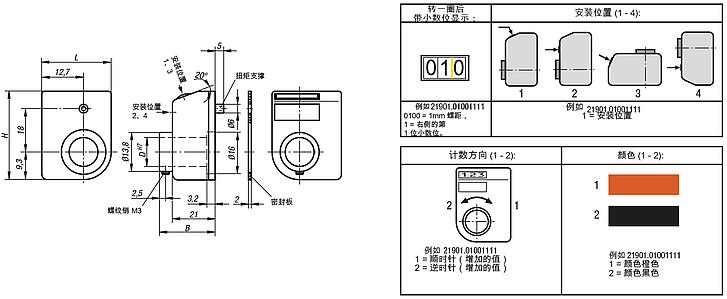

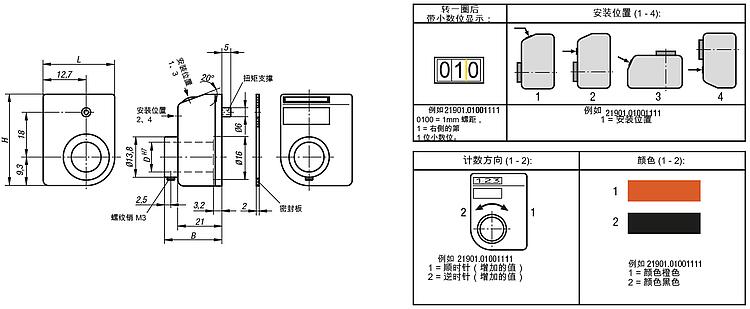

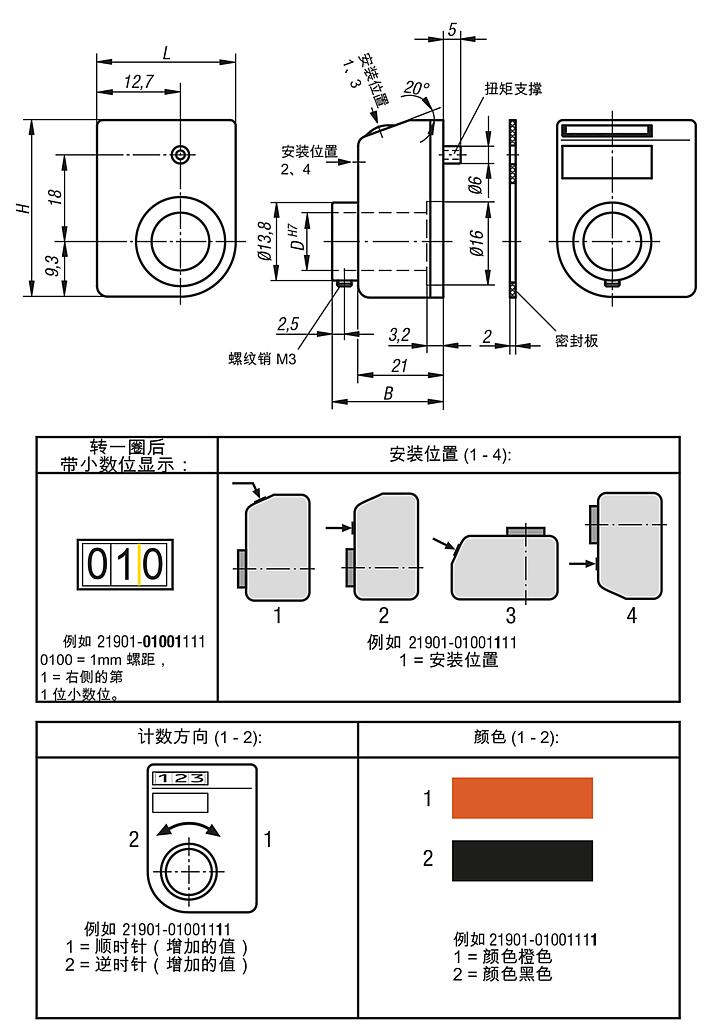

** 第 1 个星号表示安装位置，第 2 个星号表示计数方向。（参见订购示例“安装位置，计数方向”）。技术参数：– 由 3 个十进位数组成的计数器
– 数字高度约 4mm
– 空心轴 Ø10 H7mm
– 最高 80°C 的耐高温性
– 耐油和耐溶剂根据要求：– 英寸显示附件：– 变径轴套 21940 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
橙色 RAL 2004 | 订货号
黑色 | B | D
| H | L | 螺距 | 旋转一圈
显示的数值
| 小数点位置 | 最高转速
r/min
| 筛选 |
|---|
| 21901-01001**1 | 21901-01001**2 | 26 | 10 | 33 | 22 | 1 | 01,0 | 1 | 500 |  | | 21901-02001**1 | 21901-02001**2 | 26 | 10 | 33 | 22 | 2 | 02,0 | 1 | 500 | | | 21901-02501**1 | 21901-02501**2 | 26 | 10 | 33 | 22 | 2,5 | 02,5 | 1 | 500 | | | 21901-03001**1 | 21901-03001**2 | 26 | 10 | 33 | 22 | 3 | 03,0 | 1 | 500 | | | 21901-04001**1 | 21901-04001**2 | 26 | 10 | 33 | 22 | 4 | 04,0 | 1 | 375 | | | 21901-05001**1 | 21901-05001**2 | 26 | 10 | 33 | 22 | 5 | 05,0 | 1 | 300 | | | 21901-06001**1 | 21901-06001**2 | 26 | 10 | 33 | 22 | 6 | 06,0 | 1 | 250 | | | 21901-08001**1 | 21901-08001**2 | 26 | 10 | 33 | 22 | 8 | 08,0 | 1 | 180 | | | 21901-10001**1 | 21901-10001**2 | 26 | 10 | 33 | 22 | 10 | 10,0 | 1 | 150 | |
|
|
