产品说明材料：压铸锌制滑座。
铝制安装板。
iglidur® J 制滑动轴承材料。 规格：经铬化处理的滑座。
经阳极氧化处理的安装板。提示：DryLin® W 导向滑块耐腐蚀且免维护。免于润滑使得系统格外耐脏污。干运行时摩擦系数较低且运行极为安静。平而宽的结构可实现较高的扭矩支持。速度最高 15 m/s。
使用温度 -40 °C 至最高 90 °C。 附件：双导轨 21240。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- 51
- 71
- 91
- 87
- 137
- 187
- 82
- 132
- 182
- 232
| -
- 31
- 51
- 71
- 55
- 105
- 155
- 46
- 96
- 146
- 78
- 128
- 178
| | | | | | | | | | | | | | | | -
- 34
- 51
- 68
- 170
- 290
- 410
- 270
- 480
- 690
- 670
- 990
- 1250
| -
- 34
- 51
- 68
- 170
- 290
- 410
- 270
- 480
- 690
- 670
- 990
- 1250
| | | | Reset |
|---|

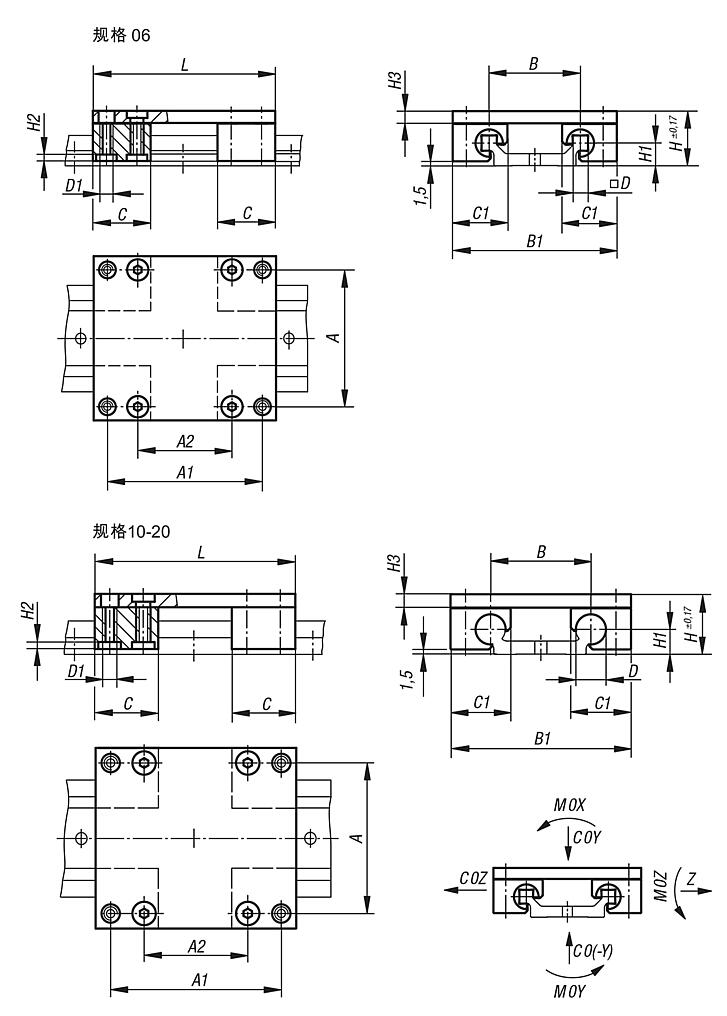

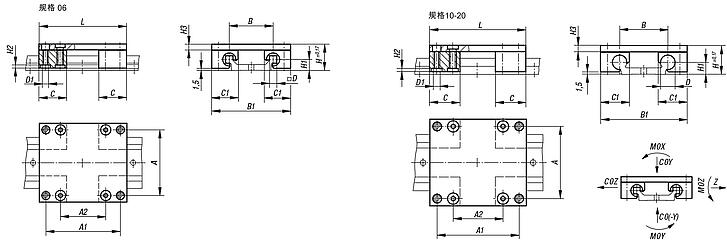

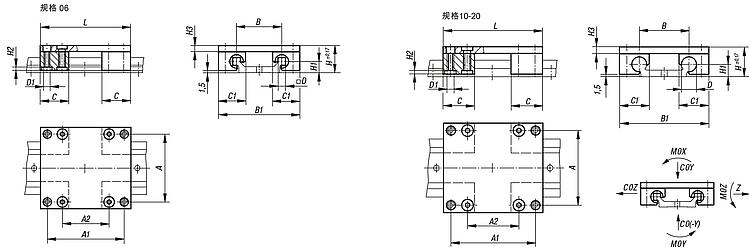

| 订货号 | 尺寸 | A | A1 | A2 | B | B1 | C | C1 | D
| D1 | H | H1 | H2 | H3 | L | C0Y
kN
| C0(-Y)
kN | C0Z
kN | M0X
Nm | M0Y
Nm | M0Z
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21240-0600060 | 6 | 45 | 51 | 31 | 30 | 54 | 19 | 18 | 5 | M4 | 18 | 7,5 | 2 | 4 | 60 | 1,68 | 1,68 | 1,68 | 25 | 34 | 34 |  |  | 根据要求 | | | 21240-0600080 | 6 | 45 | 71 | 51 | 30 | 54 | 19 | 18 | 5 | M4 | 18 | 7,5 | 2 | 4 | 80 | 1,68 | 1,68 | 1,68 | 25 | 51 | 51 | | | 根据要求 | | | 21240-0600100 | 6 | 45 | 91 | 71 | 30 | 54 | 19 | 18 | 5 | M4 | 18 | 7,5 | 2 | 4 | 100 | 1,68 | 1,68 | 1,68 | 25 | 68 | 68 | | | 根据要求 | | | 21240-1000100 | 10 | 60 | 87 | 55 | 40 | 73 | 29 | 26 | 10 | M6 | 24 | 9 | 3,5 | 6 | 100 | 4,8 | 4,8 | 4,8 | 96 | 170 | 170 | | | 根据要求 | | | 21240-1000150 | 10 | 60 | 137 | 105 | 40 | 73 | 29 | 26 | 10 | M6 | 24 | 9 | 3,5 | 6 | 150 | 4,8 | 4,8 | 4,8 | 96 | 290 | 290 | | | 根据要求 | | | 21240-1000200 | 10 | 60 | 187 | 155 | 40 | 73 | 29 | 26 | 10 | M6 | 24 | 9 | 3,5 | 6 | 200 | 4,8 | 4,8 | 4,8 | 96 | 410 | 410 | | | 根据要求 | | | 21240-1600100 | 16 | 86 | 82 | 46 | 58 | 104 | 36 | 34,5 | 16 | M8 | 35 | 14 | 4 | 8 | 100 | 8,4 | 8,4 | 8,4 | 240 | 270 | 270 | | | 根据要求 | | | 21240-1600150 | 16 | 86 | 132 | 96 | 58 | 104 | 36 | 34,5 | 16 | M8 | 35 | 14 | 4 | 8 | 150 | 8,4 | 8,4 | 8,4 | 240 | 480 | 480 | | | 根据要求 | | | 21240-1600200 | 16 | 86 | 182 | 146 | 58 | 104 | 36 | 34,5 | 16 | M8 | 35 | 14 | 4 | 8 | 200 | 8,4 | 8,4 | 8,4 | 240 | 690 | 690 | | | 根据要求 | | | 21240-2000150 | 20 | 116 | 132 | 78 | 82 | 134 | 45 | 42,5 | 20 | M8 | 44 | 20 | 4 | 8 | 150 | 12,8 | 12,8 | 12,8 | 525 | 670 | 670 | | | 根据要求 | | | 21240-2000200 | 20 | 116 | 182 | 128 | 82 | 134 | 45 | 42,5 | 20 | M8 | 44 | 20 | 4 | 8 | 200 | 12,8 | 12,8 | 12,8 | 525 | 990 | 990 | | | 根据要求 | | | 21240-2000250 | 20 | 116 | 232 | 178 | 82 | 134 | 45 | 42,5 | 20 | M8 | 44 | 20 | 4 | 8 | 250 | 12,8 | 12,8 | 12,8 | 525 | 1250 | 1250 | | | 根据要求 | |
|
|
