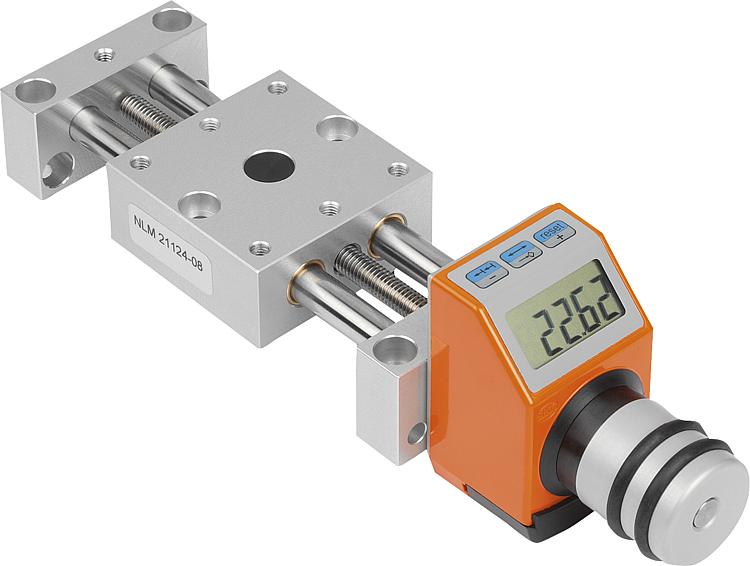

        带电子位置指示器的长型定位台

商品描述/产品说明

产品说明材料：铝合金制轴承块和滑撬，经阳极氧化处理。
不锈钢制导向柱，经打磨处理。
不锈钢制丝杠，滚轧螺纹。
动轴承导杆，免维护。
塑料制位置指示器。规格：导杆的径向间隙小于 0.02 mm。自锁型丝杠，可额外夹紧。提示：通过几乎无间隙的导杆和绝对无间隙丝杆，无需松开和夹紧丝杆即可进行调整。
电子位置指示器，具有 0.01 mm 的显示精度和大型 LCD 显示屏。通过键盘操作可进行复位、增量尺寸及偏移设置。
该电池使用寿命为 2 年。电池更换快速方便。
位置指示器的安装位置可借助螺栓固定在 4 个位置。
定位台可在模块设计原理下以其各自的结构尺寸轻松组合。图纸提示：

位置指示器的安装位置：
a) 上（默认）
b) 右
c) 下，不可用于 21124-25
d) 左

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21124 带电子位置指示器的长型定位台

523 kB

图纸

商品选择/筛选

	46 75 150	36 60 130	21 38 90	33 48	26 52	23 46	M6x1 M16x2	8 12 25	M4 M6 M10	4 6 10	24 28 53	20 25 50	27 28,5 54	23 27 52	14 15,5 28	6 7 13	31 42,4	52 71,4	179 239 376	120 180 290	46 75 150	36 60 130	12 15 20	8,5 11 18	29,4 36,4	48 73 86	200 300 1000	200 300 1000	200 300 1000	3,6 18 65	3,6 18 65	3,6 18				Reset
订货号	B	B1	B2	B3	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	L4	L5	L6	行程 S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21124-08	46	36	21	33	26	23	M6x1	8	M4	4	24	20	27	23	14	6	31	52	179	120	46	36	12	8,5	29,4	48	200	200	200	3,6	3,6	3,6			根据要求
21124-12	75	60	38	33	26	23	M6x1	12	M6	6	28	25	28,5	27	15,5	7	31	52	239	180	75	60	15	11	29,4	73	300	300	300	18	18	18			根据要求
21124-25	150	130	90	48	52	46	M16x2	25	M10	10	53	50	54	52	28	13	42,4	71,4	376	290	150	130	20	18	36,4	86	1000	1000	1000	65	65	18			根据要求
